модель 2000 года
- Модель V-STAR 650
- Код модели V-STAR CLASSIC (XVS650AM)

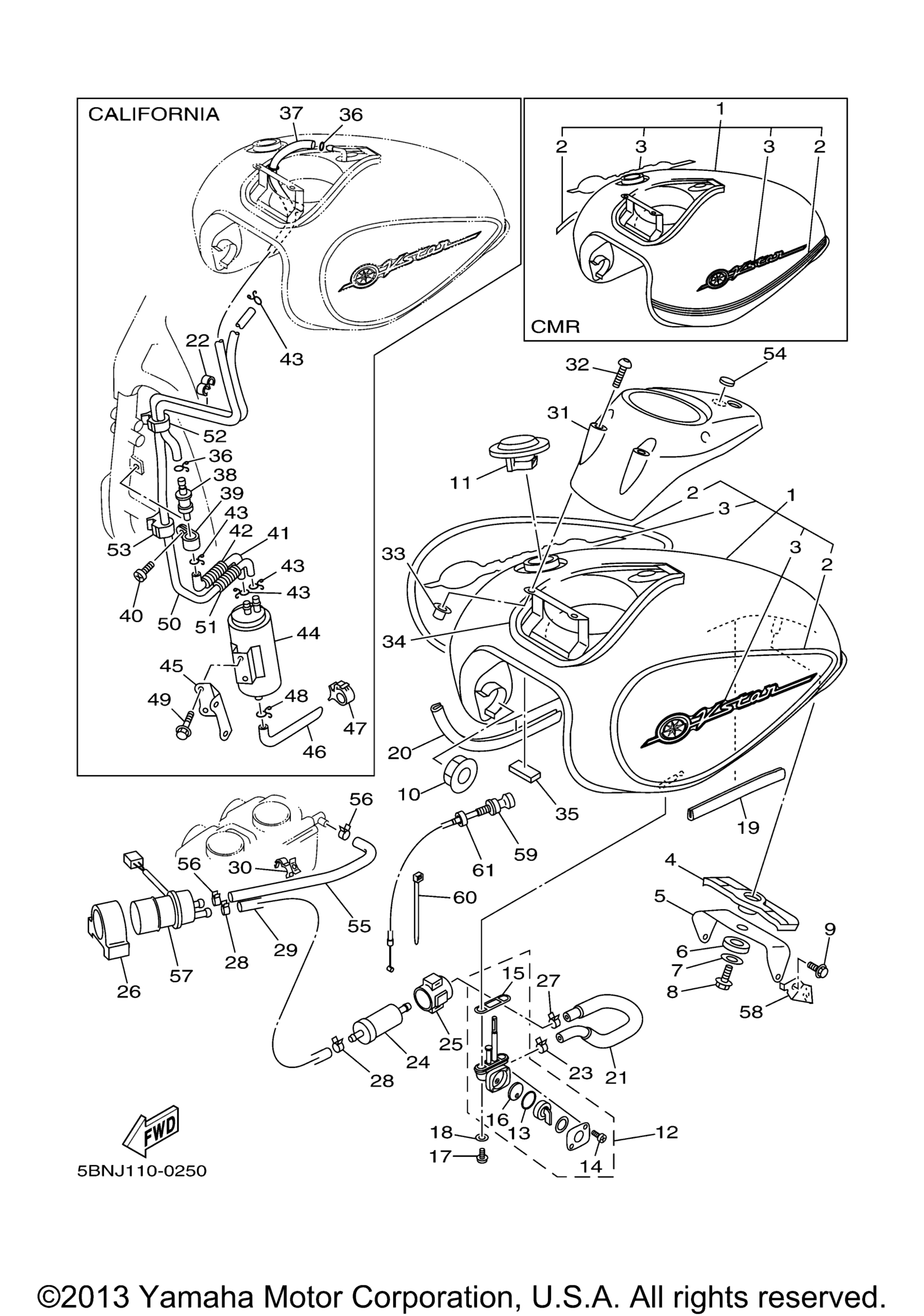

Схема топливного бака для V-STAR CLASSIC (XVS650AM)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp CMR/VDMC1 AM art. 4TR-Y2410-T1-09
По запросу
1
Fuel Tank Comp YB AMC art. 4TR-Y2410-12-06
По запросу
1
Fuel Tank Comp CMR/VDMC1 AMC art. 4TR-Y2410-12-09
По запросу
1
Fuel Tank Comp YB AM art. 4TR-Y2410-T1-06
По запросу
2
. Graphic Set FOR CMR AMC art. 5BN-24240-B0-00
По запросу
2
. Graphic Set FOR YB AM art. 5BN-24240-A0-00
По запросу
3
. Stripe, Fuel Tank FOR CMR art. 5BN-24150-10-00
По запросу
3
. Stripe, Fuel Tank FOR YB art. 5BN-24150-00-00
По запросу
4
Damper, Locating 2 art. 4TR-24182-00-00
По запросу
5
Bracket, Tank Fitting art. 4TR-2413Y-00-00
По запросу
6
Damper, Locating 3 art. 4TR-24183-00-00
По запросу
7
Washer, Plate art. 90201-06110-00
По запросу
8
Bolt, Button Head art. 92017-06012-00
По запросу
9
Болт с фланцем art. 95817-08016-00
По запросу
10
Damper, Locating 1 art. 4H7-24181-00-00
По запросу
11
Cap Assy AM art. 5BN-24602-10-00
По запросу
11
Cap Assy AMC art. 4NK-24602-20-00
По запросу
12
Fuel Cock Assy 1 art. 21V-24500-20-00
По запросу
13
Уплотнительное кольцо Yamaha art. 3AJ-24534-01-00
от 473 ₽
14
. .Screw, Pan Head art. 98580-03008-00
По запросу
15
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
16
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
17
Screw art. 90149-06011-00
По запросу
18
Washer, Plate art. 90202-05187-00
По запросу
19
Mole, Side Cover 1 art. 1FK-2171L-00-00
По запросу
20
Mold, Fuel Tank art. 1HX-24188-01-00
По запросу
21
Pipe 3 art. 4TR-24313-00-00
По запросу
22
Зажим Yamaha art. 90464-09M31-00
от 987 ₽
23
Clip art. 90467-10038-00
По запросу
24
Filter Assy art. 1FK-24560-10-00
По запросу
25
Bracket, Filter art. 1FK-24566-00-00
По запросу
26
Band 1 art. 4EB-24398-00-00
По запросу
27
Clip art. 90467-11044-00
По запросу
28
Clip art. 90467-11044-00
По запросу
29
Pipe, Fuel 1 art. 4TR-24311-00-00
По запросу
30
Clamp art. 90464-15192-00
По запросу
31
Cover, Top art. 4TR-2171A-00-00
По запросу
32
Винт Yamaha art. 90149-05299-00
от 578 ₽
33
Гайка Yamaha art. 90179-05523-00
от 525 ₽
34
Seal art. 4TR-2414G-00-00
По запросу
35
Damper art. 3XV-21717-00-00
По запросу
36
Clip AMC art. 90467-100A1-00
По запросу
37
Pipe 2 AMC art. 5BN-24312-10-00
По запросу
38
Roll Over Valve Assy AMC art. 25H-24180-00-00
По запросу
39
Зажим Yamaha art. 90464-15014-00
По запросу
40
Screw, Bind AMC art. 98907-05010-00
По запросу
41
Pipe 4 AMC art. 5BN-24314-10-00
По запросу
42
Protector, Pipe AMC art. 5BN-24327-00-00
По запросу
43
Clip AMC art. 90467-100A1-00
По запросу
44
Canister Assy AMC art. 2JU-24170-00-00
По запросу
45
Bracket, Canistor AMC art. 5BN-2419F-00-00
По запросу
46
Pipe 5 AMC art. 5BN-24315-10-00
По запросу
47
Clamp AMC art. 90464-15192-00
По запросу
48
Clip AMC art. 90467-100A1-00
По запросу
49
Болт Yamaha art. 95817-06010-00
от 578 ₽
50
Pipe 3 AMC art. 5BN-24313-00-00
По запросу
51
Protector, Pipe AMC art. 5BN-24327-00-00
По запросу
52
Clamp AMC art. 90464-20191-00
По запросу
53
Clamp AMC art. 90464-15192-00
По запросу
54
Emblem art. 5BN-24161-00-00
По запросу
55
Hose art. 4TR-14294-00-00
По запросу
56
Clip art. 90467-11044-00
По запросу
57
Fuel Pump Comp art. 3YX-13907-02-00
По запросу
58
Holder, Wire art. 4TR-2637G-00-00
По запросу
59
Cable, Starter 1 art. 4TR-26331-00-00
По запросу
60
Band art. 1UA-82591-00-00
По запросу
61
Nut art. 1VJ-26333-00-00
По запросу
