модель 2000 года
- Модель XT225
- Код модели SEROW (XT225M)

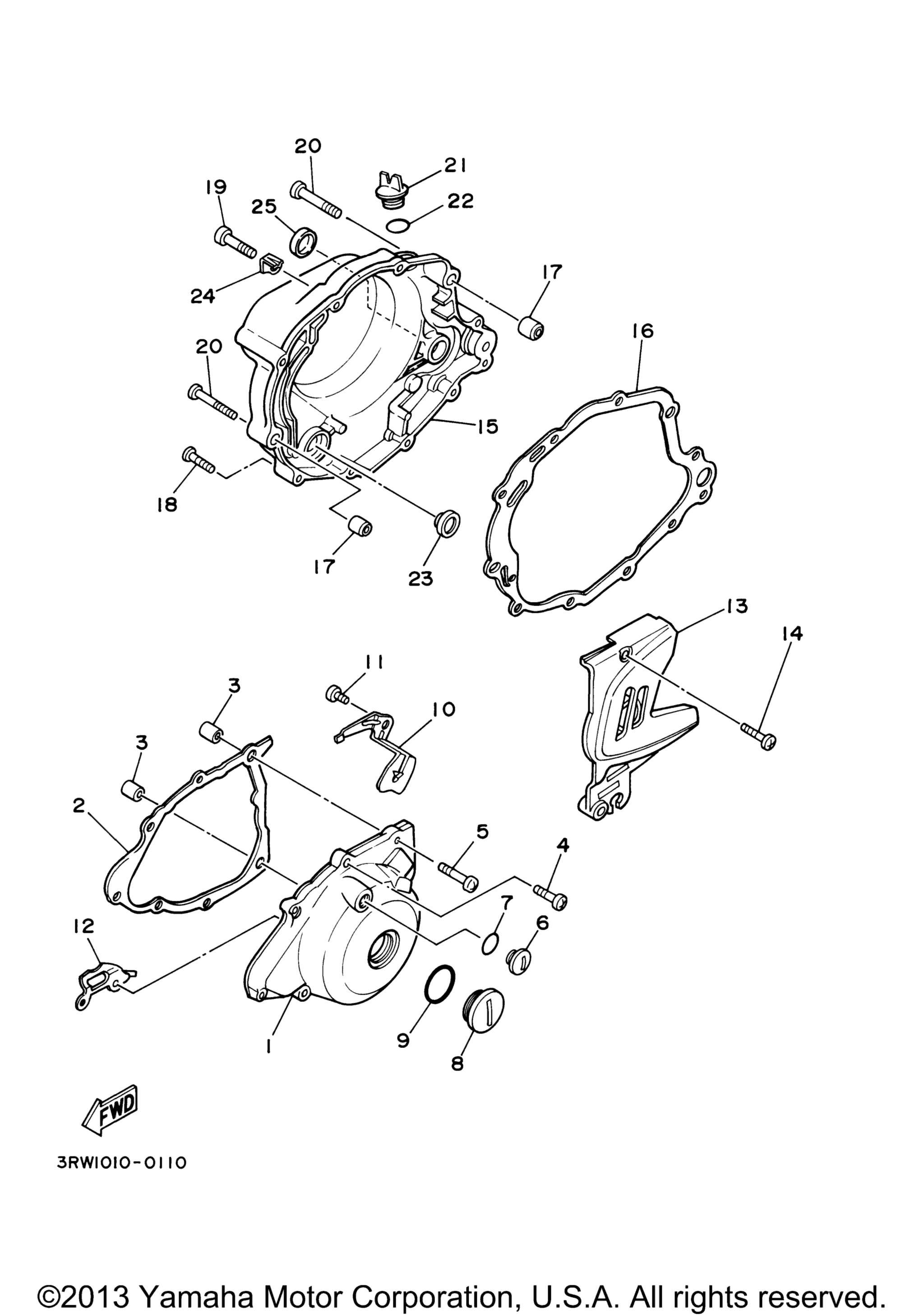

Схема крышки картера 1 для SEROW (XT225M)
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Crankcase 1 art. 4BE-15411-00-00
По запросу
2
Gasket, Crankcase Cover 1 art. 4BE-15451-03-00
По запросу
3
Pin, Dowel art. 99530-12016-00
По запросу
4
Screw, Pan Head art. 98517-06025-00
По запросу
5
Screw, Pan Head art. 98507-06035-00
По запросу
6
Plug, Straight Screw art. 90340-14128-00
По запросу
7
Кольцо резиновое Yamaha art. 93210-14369-00
По запросу
8
Plug, Straight Screw art. 90340-32123-00
По запросу
9
Уплотнительное кольцо Yamaha art. 93210-32172-00
от 882 ₽
10
Clamp art. 90465-08300-00
По запросу
11
Винт, головка поддона art. 98507-06010-00
По запросу
12
Clamp art. 90462-16096-00
По запросу
13
Crankcase Cover Assembly 2 art. 3RW-15420-00-00
По запросу
14
Screw, Pan Head art. 98517-06025-00
По запросу
15
Cover, Crankcase 3 art. 3RW-15431-01-00
По запросу
16
Gasket, Crankcase Cover 3 art. 4BE-15462-00-00
По запросу
17
Pin, Dowel art. 99530-12016-00
По запросу
18
Screw, Pan Head art. 98517-06025-00
По запросу
19
Screw, Pan Head art. 98507-06035-00
По запросу
20
Винт Yamaha art. 98507-06045-00
По запросу
21
Plug, Oil art. 3Y1-15363-10-00
По запросу
22
Уплотнительное кольцо Yamaha art. 93210-19123-00
По запросу
23
Gauge, Level art. 3Y1-15361-00-00
По запросу
24
Clamp art. 90462-08225-00
По запросу
25
Plug, Blind 1 art. 55X-15167-00-00
По запросу
Другие схемы модели
Крышка картера 1
