модель 2000 года
- Модель XT225
- Код модели SEROW (XT225M)

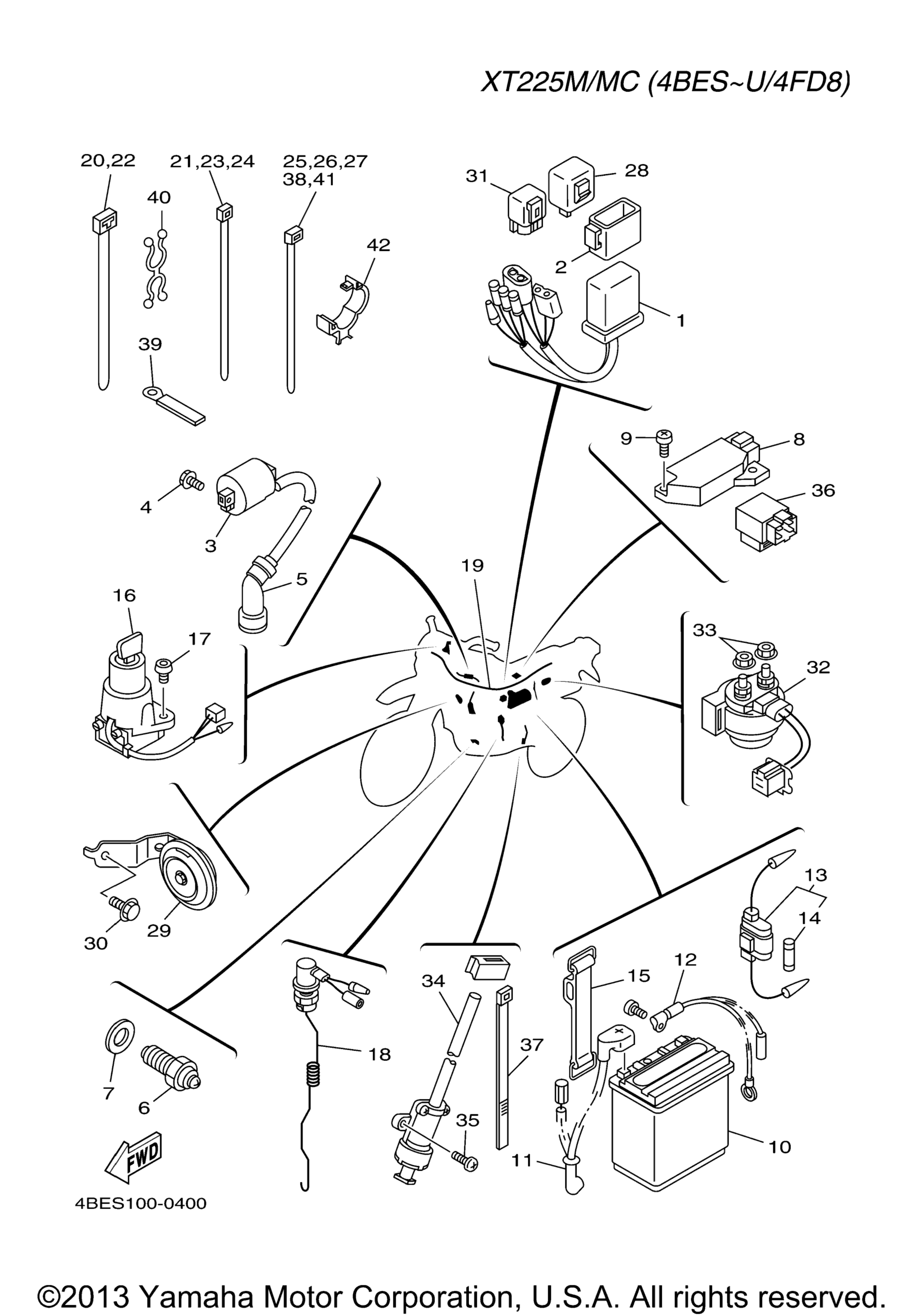

Схема электрооборудования 1 для SEROW (XT225M)
Схема
Детали
Номер
Наименование детали
Цена
1
C.D.I. Unit Assembly art. 4BE-85540-01-00
По запросу
2
Band art. 3RW-85546-00-00
По запросу
3
Катушка зажигания Yamaha 3KJ-82310-12-00 art. 3KJ-82310-13-00
По запросу
4
Болт с фланцем art. 90105-06696-00
По запросу
5
Plug Cap Assy art. 3NS-82370-00-00
По запросу
6
Neutral Switch Assy art. 4GY-82540-10-00
По запросу
7
Прокладка art. 90430-10148-00
По запросу
8
Rectifier & Regulator Assy art. 3TJ-81960-02-00
По запросу
9
Screw, Pan Head art. 98517-06025-00
По запросу
10
Battery Assembly (Ytx7l-Bs) art. YTX-7LBS0-00-00
По запросу
11
Wire, Plus Lead art. 4JG-82115-00-00
По запросу
12
Wire, Minus Lead art. 4JG-82116-00-00
По запросу
13
Fuse Holder Assembly art. 2TV-82150-02-00
По запросу
14
. Fuse (15A) art. 4X7-82151-00-00
По запросу
15
Band, Battery art. 22F-82131-00-00
По запросу
16
Main Switch Steering Lock art. 2HV-82501-00-00
По запросу
17
Screw art. 90149-06228-00
По запросу
18
Stop Switch Assy art. 5BT-82530-00-00
По запросу
19
Wire Harness Assembly art. 4BE-82590-01-00
По запросу
20
Зажим-стяжка Yamaha art. 90464-20258-00
от 683 ₽
21
Clamp art. 1UA-82591-00-00
По запросу
22
Зажим-стяжка Yamaha art. 90464-20258-00
от 683 ₽
23
Clamp art. 1UA-82591-00-00
По запросу
24
Clamp art. 1UA-82591-00-00
По запросу
25
Clamp art. 90464-16061-00
По запросу
26
Clamp art. 90464-16061-00
По запросу
27
Clamp art. 90464-16061-00
По запросу
28
Flasher Relay Assembly art. 4VR-83350-02-00
По запросу
29
Horn art. 3RW-83371-11-00
По запросу
30
Болт Yamaha art. 95817-06010-00
от 578 ₽
31
Relay Assy (3Rw-00) art. 3RW-81950-01-00
По запросу
32
Starter Relay Assy art. 4KD-81940-00-00
По запросу
33
Nut, Flange art. 95707-06500-00
По запросу
34
Switch, Side Stand art. 3LD-82566-40-00
По запросу
35
Винт Yamaha art. 98507-05016-00
По запросу
36
Реле Yamaha art. 29U-81950-93-00
от 8 000 ₽
37
Clamp art. 90464-16061-00
По запросу
38
Clamp art. 90464-16061-00
По запросу
39
Clamp art. 90465-06376-00
По запросу
40
Clamp art. 90464-16115-00
По запросу
41
Clamp art. 90464-16061-00
По запросу
42
Clamp art. 90464-10190-00
По запросу
