модель 2000 года
- Модель XT225
- Код модели SEROW (XT225MC) CA

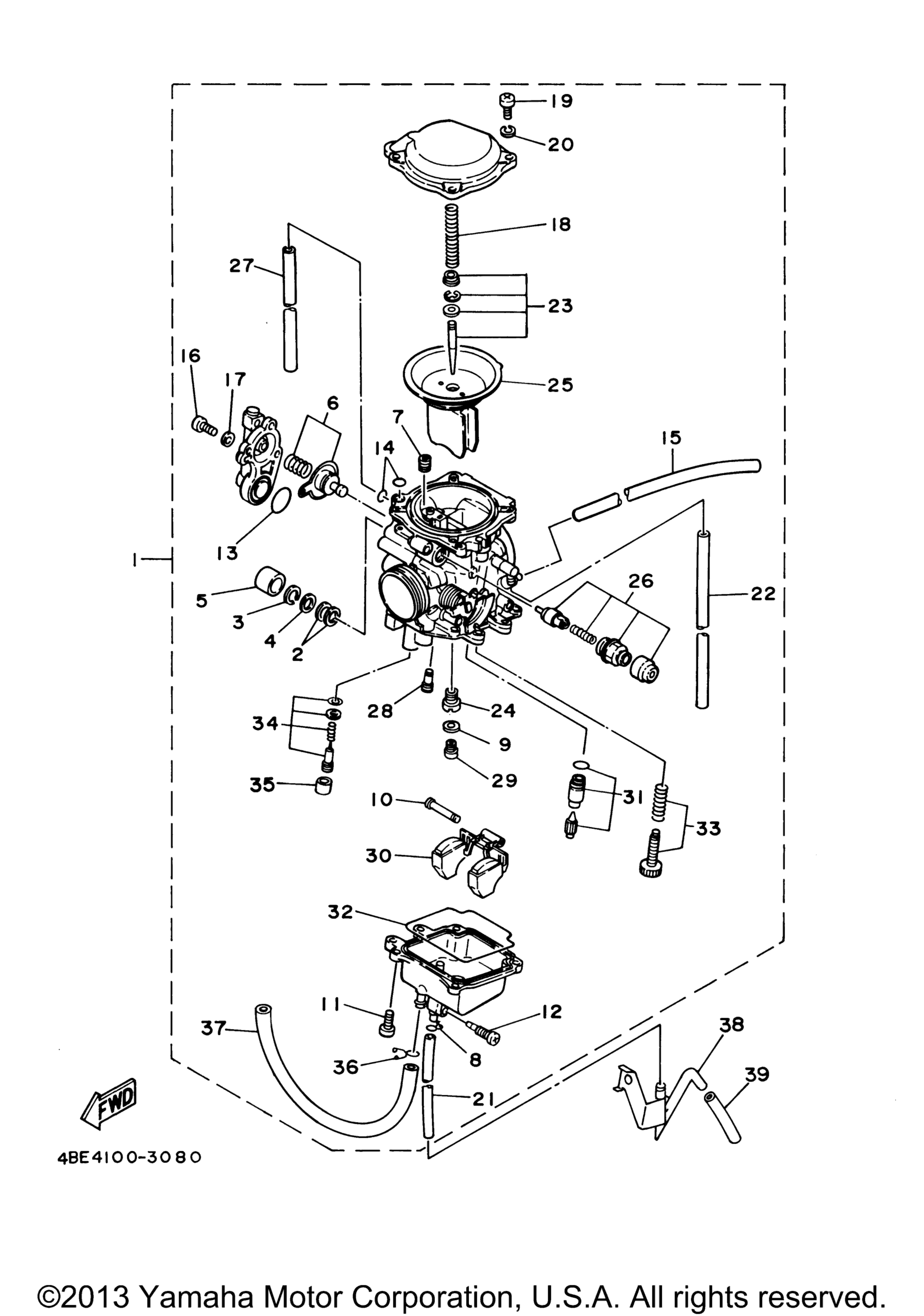

Схема карбюратора для SEROW (XT225MC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assembly 1 CA art. 4BE-14901-01-00
По запросу
1
Carburetor Assembly 1 49 art. 4BE-14901-11-00
По запросу
2
. Seal art. 2A2-14997-00-00
По запросу
3
. .Clip art. 812-14137-00-00
По запросу
4
. Gasket art. 22F-14126-00-00
По запросу
5
. Cap art. 36X-14169-00-00
По запросу
6
. Diaphragm Set 5 art. 26H-1490H-00-00
По запросу
7
. Pilot Jet, Air (1.2) art. 2A2-14172-12-00
По запросу
8
. .Clip, Pipe art. 22F-14139-00-00
По запросу
9
. Washer, Main Jet art. 137-14153-00-00
По запросу
10
. Pin, Float art. 537-14186-00-00
По запросу
11
. .Screw, Pan Head art. 98511-04012-00
По запросу
12
Пробка сливная art. 12R-14191-00-00
По запросу
13
. .O-Ring art. 558-14147-00-00
от 7 000 ₽
14
. O-Ring art. 93210-04230-00
По запросу
15
. Pipe 49 art. 26H-14197-01-00
По запросу
15
Шланг ( 1,5 м ) Yamaha art. 90445-084J0-00
от 2 006 ₽
16
. Screw, Pan Head art. 98580-04008-00
По запросу
17
Шайба Yamaha art. 92990-04100-00
от 168 ₽
18
. Spring, Diaphragm art. 2LN-14933-00-00
По запросу
19
Винт карбюратора Yamaha art. 98507-04008-00
от 368 ₽
20
. .Washer, Spring art. 92907-04100-00
По запросу
21
. Pipe 49 art. 3UH-14193-00-00
По запросу
21
. Pipe CA art. 3XV-14348-20-00
По запросу
22
. Pipe art. 55X-14196-00-00
По запросу
23
. Needle Set art. 4BE-1490J-00-00
По запросу
24
. Nozzle, Main art. 4BE-14141-31-00
По запросу
25
. Diaphragm Assy art. 2LN-14940-00-00
По запросу
26
. Starter Set art. 3RW-1410A-10-00
По запросу
27
Шланг ( 1,5 м ) Yamaha art. 90445-084J0-00
от 2 006 ₽
28
. Jet, Pilot (#40) art. 4G0-14142-40-00
По запросу
29
. .Jet, Main (#130) art. 620-14231-26-A0
По запросу
30
. .Float 49 art. 2VA-14185-00-00
По запросу
31
. Needle Valve Set art. 1UY-14107-20-00
По запросу
32
. O-Ring art. 2LN-14147-00-00
По запросу
33
. Throttle Screw Set art. 4CW-14103-00-00
По запросу
34
. Pilot Screw Set art. 4BE-14105-00-00
По запросу
35
. .Cap art. 3F9-14118-00-00
По запросу
36
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
37
. Hose art. 90445-10MA9-00
По запросу
38
Pipe CA art. 4BE-14193-00-00
По запросу
39
Трубка L200 art. 90445-07176-00
По запросу
