модель 2000 года
- Модель XT225
- Код модели SEROW (XT225MC) CA

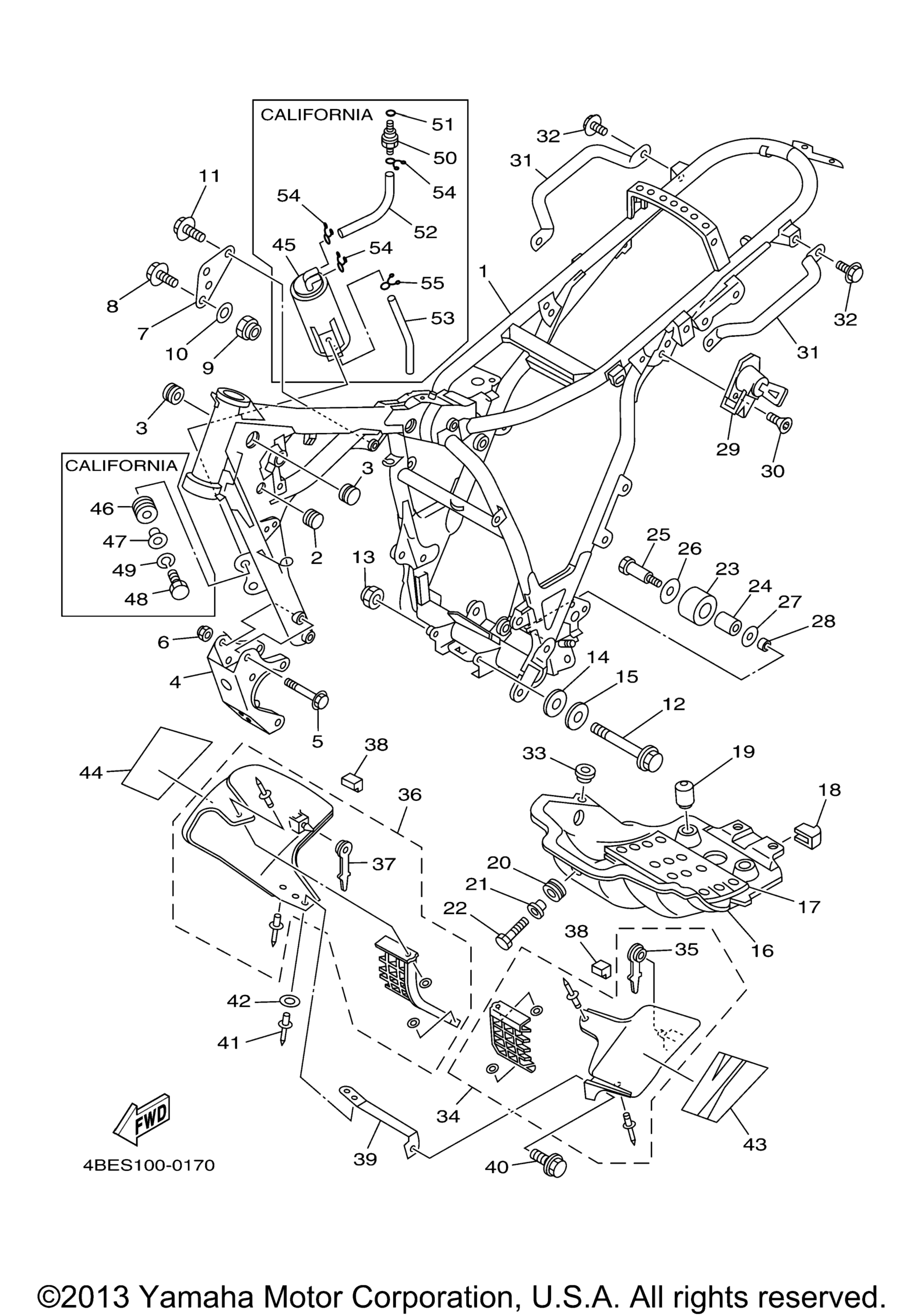

Схема рамы для SEROW (XT225MC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Frame Comp SL CA art. 4BE-21110-22-35
По запросу
1
Frame Comp SL 49 art. 4FD-21110-12-35
По запросу
2
Plug art. 90338-15202-00
По запросу
3
Plug art. 90338-24260-00
По запросу
4
Stay, Engine 3 SL 49 art. 3RW-21316-01-35
По запросу
4
Stay, Engine 3 SL CA art. 4BE-21316-00-35
По запросу
5
Bolt, Flange art. 90105-08721-00
По запросу
6
Гайка Yamaha art. 90185-08169-00
По запросу
7
Stay, Engine 2 art. 1KH-21315-01-00
По запросу
8
Болт с фланцем Yamaha art. 95817-08050-00
от 420 ₽
9
Гайка Yamaha art. 90185-08169-00
По запросу
10
Шайба Yamaha art. 90201-094G1-00
По запросу
11
Bolt, Flange art. 90105-08066-00
По запросу
12
Bolt, Flange art. 90105-08024-00
По запросу
13
Гайка Yamaha art. 90185-08169-00
По запросу
14
Шайба Yamaha art. 90201-094G1-00
По запросу
15
Washer art. 92907-08800-00
По запросу
16
Protector, Engine art. 4VW-21471-00-00
По запросу
17
Damper, Rubber 1 art. 1KH-21485-00-00
По запросу
18
Damper, Rubber 1 art. 36X-21485-00-00
По запросу
19
Damper, Rubber 1 art. 34L-21485-00-00
По запросу
20
Grommet art. 90480-14023-00
По запросу
21
Collar art. 90387-07391-00
По запросу
22
Bolt, Hexagon art. 97017-06025-00
По запросу
23
Tensioner art. 30X-22178-00-00
По запросу
24
Втулка ролика натяжителя приводной цепи Yamaha art. 4V4-22184-00-00
По запросу
25
Bolt art. 90109-08705-00
По запросу
26
Washer, Plate art. 90201-133P2-00
По запросу
27
Washer, Plate art. 90201-081R9-00
По запросу
28
Collar art. 90387-085E1-00
По запросу
29
Helmet Hanger Assy art. 5H0-21308-01-00
По запросу
30
Screw, Countersunk art. 90151-06025-00
По запросу
31
Handle, Standing art. 4JG-21165-20-00
По запросу
32
Болт с фланцем art. 95817-08016-00
По запросу
33
Seal 1 art. 2J5-21732-00-00
По запросу
34
Scoop Comp. Air 1 art. 3RW-W2131-10-00
По запросу
35
. Grommet art. 90480-14448-00
По запросу
36
Scoop Comp. Air 2 art. 4BE-W2132-00-00
По запросу
37
. Grommet art. 90480-14448-00
По запросу
38
Grommet art. 90480-16185-00
По запросу
39
Bracket, Cover art. 4BE-2139T-00-00
По запросу
40
Болт с шайбой art. 90119-06242-00
По запросу
41
Rivet, Blind art. 90267-40080-00
По запросу
42
Washer, Plate art. 90201-044H9-00
По запросу
43
Graphic, Fuel Tank 1 art. 4BE-24244-60-00
По запросу
44
Graphic, Fuel Tank 2 art. 4BE-24245-60-00
По запросу
45
Canister Assy CA art. 4BE-24170-00-00
По запросу
46
Grommet CA art. 90480-15342-00
По запросу
47
Collar CA art. 90387-063G3-00
По запросу
48
Bolt CA art. 97017-06025-00
По запросу
49
Шайба Yamaha art. 92907-06100-00
от 473 ₽
50
Roll Over Valve Assy CA art. 20K-24180-00-00
По запросу
51
O-Ring CA art. 93210-11453-00
По запросу
52
Hose CA art. 90445-10752-00
По запросу
53
Hose (L210) CA art. 90445-110F5-00
По запросу
54
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
55
Clip CA art. 90467-11106-00
По запросу
