модель 2000 года
- Модель XT350
- Код модели XT350 (XT350M)

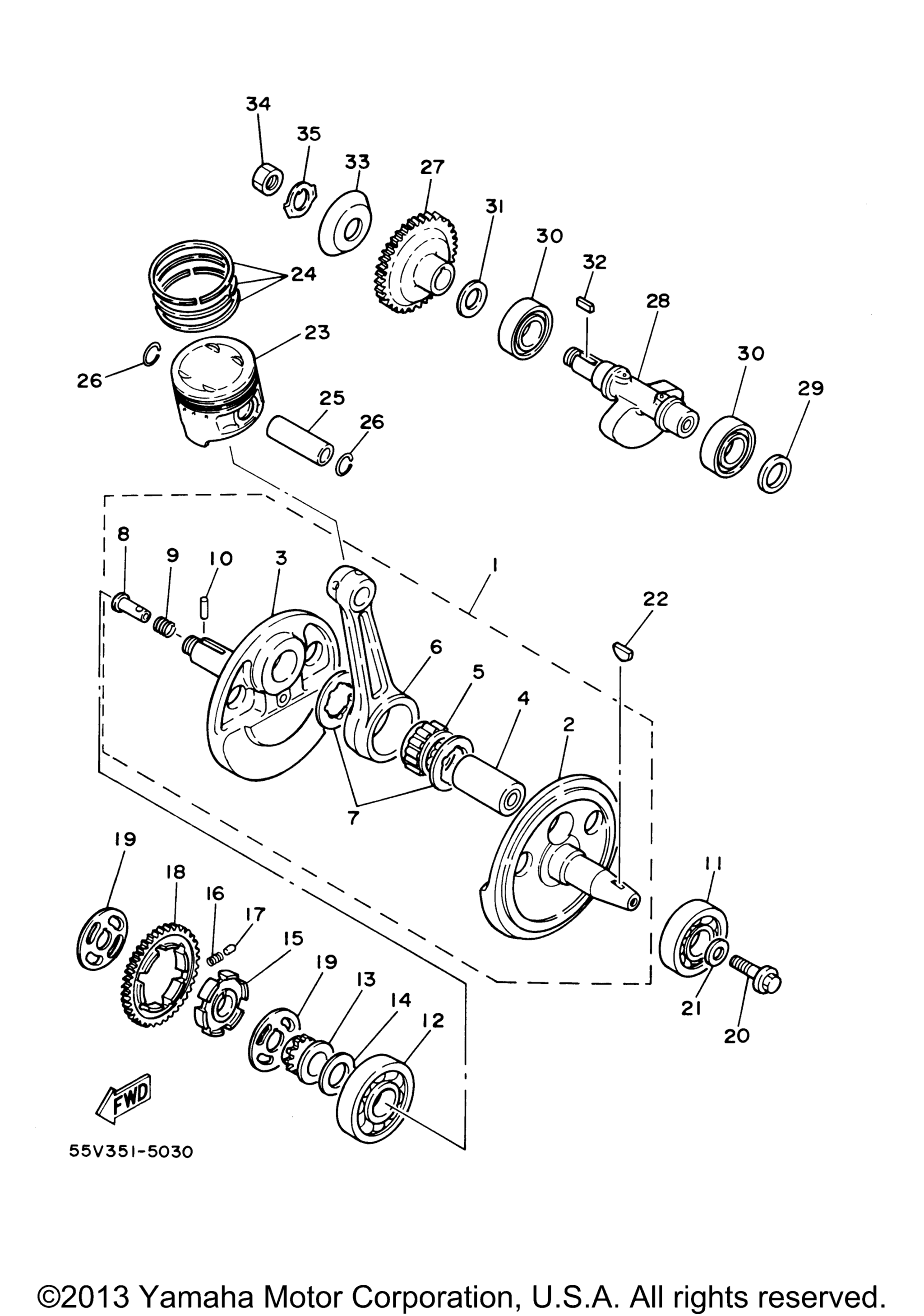

Схема коленвала и поршней для XT350 (XT350M)
Схема
Детали
Номер
Наименование детали
Цена
1
Crankshaft Assembly art. 55V-11400-02-00
По запросу
2
. Crank 1 art. 55V-11412-00-00
По запросу
3
. Crank 2 art. 55V-11422-01-00
По запросу
4
. Pin, Crank 1 art. 51Y-11681-00-00
По запросу
5
. Bearing art. 93310-738N1-00
По запросу
6
. Rod, Connecting art. 51Y-11651-01-00
По запросу
7
. Washer art. 90209-38266-00
По запросу
8
. Pin, Clevis art. 90240-07105-00
По запросу
9
. Spring, Compression art. 90501-07629-00
По запросу
10
. Pin, Dowel art. 93602-13177-00
По запросу
11
Bearing art. 93306-30630-00
По запросу
12
Bearing art. 93306-30630-00
По запросу
13
Sprocket, Cam Chain art. 30X-11549-00-00
По запросу
14
Washer art. 90209-23242-00
По запросу
15
Boss, Buffer art. 30X-11496-00-00
По запросу
16
Spring, Compression art. 90501-22721-00
По запросу
17
Pin, Dowel art. 93605-10090-00
По запросу
18
Gear, Balance Wt art. 51Y-11531-00-00
По запросу
19
Washer, Bearing Cover art. 30X-11565-00-00
По запросу
20
Bolt, Flange art. 90105-10290-00
По запросу
21
Washer, Plate art. 90201-102J5-00
По запросу
22
Шпонка коленвала Yamaha art. 90280-05001-00
от 1 438 ₽
23
Piston (Std) UR art. 55V-11631-01-Y0
По запросу
23
Piston (1.00Mm O/S) AP art. 55V-11638-01-00
По запросу
23
Piston (0.50Mm O/S) AP art. 55V-11636-01-00
По запросу
24
Piston Ring Set (Std) UR art. 55V-11610-00-00
По запросу
24
Piston Ring Set (0.50Mm O/S) AP art. 55V-11610-20-00
По запросу
24
Piston Ring Set (1.00Mm O/S) AP art. 55V-11610-40-00
По запросу
25
Палец поршневой Yamaha art. 55V-11633-00-00
от 2 006 ₽
26
Стопорное кольцо Yamaha art. 93450-19095-00
от 221 ₽
27
Gear, Drive art. 51Y-11536-00-00
По запросу
28
Weight 1 art. 55V-11454-00-00
По запросу
29
Сальник балансирного вала Yamaha art. 93101-25106-00
По запросу
30
Подшипник Yamaha art. 93306-20532-00
от 500 ₽
31
Washer, Plate art. 90201-207G6-00
По запросу
32
Key, Straight art. 90282-05034-00
По запросу
33
Plate, Breather 2 art. 34K-11145-00-00
По запросу
34
Гайка Yamaha art. 90170-16326-00
По запросу
35
Шайба Yamaha art. 90215-16221-00
По запросу
