модель 2000 года
- Модель XT350
- Код модели XT350 (XT350M)

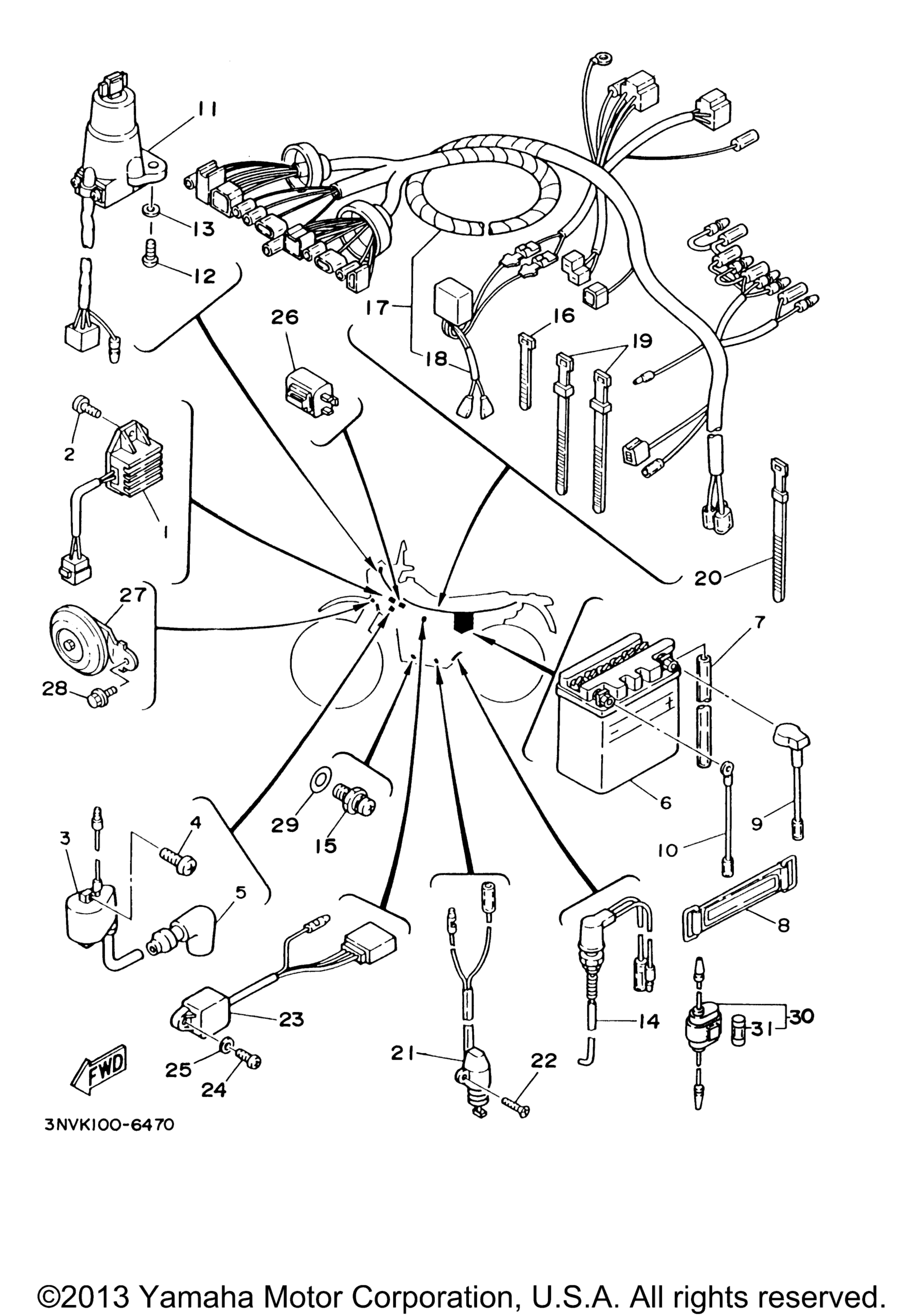

Схема электрооборудования 1 для XT350 (XT350M)
Схема
Детали
Номер
Наименование детали
Цена
1
Rectifier & Regulator Assembly UR MATSUSHITA art. 33G-81960-60-00
По запросу
2
Болт Yamaha art. 98517-06012-00
от 500 ₽
3
Ignition Coil Assy art. 3SR-82310-10-00
По запросу
4
Винт Yamaha art. 98517-06020-00
от 263 ₽
5
Plug Cap Assy art. 4VW-82370-00-00
По запросу
6
Battery Assembly (Gm3-3B) art. CB3-LB000-00-00
По запросу
7
Шланг ( 1,5 м ) Yamaha art. 90445-084J0-00
от 2 006 ₽
8
Band, Battery art. 34M-82131-00-00
По запросу
9
Wire, Plus Lead art. 1M1-82115-00-00
По запросу
10
Wire, Minus Lead art. 558-82116-00-00
По запросу
11
Main Switch Steering Lock art. 2GK-82501-01-00
По запросу
12
Screw art. 90149-06228-00
По запросу
13
Шайба Yamaha art. 92907-06600-00
от 221 ₽
14
Stop Switch Assembly art. 30X-82530-02-00
По запросу
15
Neutral Switch Assy art. 4GY-82540-10-00
По запросу
16
Band art. 1UA-82591-00-00
По запросу
17
Wire Harness Assembly art. 2GK-82590-00-00
По запросу
18
. Condenser 1 art. 57T-81325-00-00
По запросу
19
Зажим пластиковый art. 437-83936-01-00
По запросу
20
Зажим пластиковый art. 25G-83936-01-00
По запросу
21
Switch, Side Stand art. 5Y1-82566-00-00
По запросу
22
Screw, Countersunk art. 98707-05016-00
По запросу
23
Control Unit Assembly art. 4Y3-85590-M0-00
По запросу
24
Screw, Pan Head art. 98507-06016-00
По запросу
25
Шайба Yamaha art. 92907-06600-00
от 221 ₽
26
Flasher Relay Assy art. 30X-83350-20-00
По запросу
27
Horn art. 30X-83371-20-00
По запросу
28
Болт Yamaha art. 95817-06010-00
от 578 ₽
29
Прокладка art. 90430-10148-00
По запросу
30
Fuse Holder Assembly art. 55K-82150-02-00
По запросу
31
. Fuse (10A) art. 116-82181-00-00
По запросу
