модель 2000 года
- Модель XV250
- Код модели VIRAGO 250 (XV250MC) CA

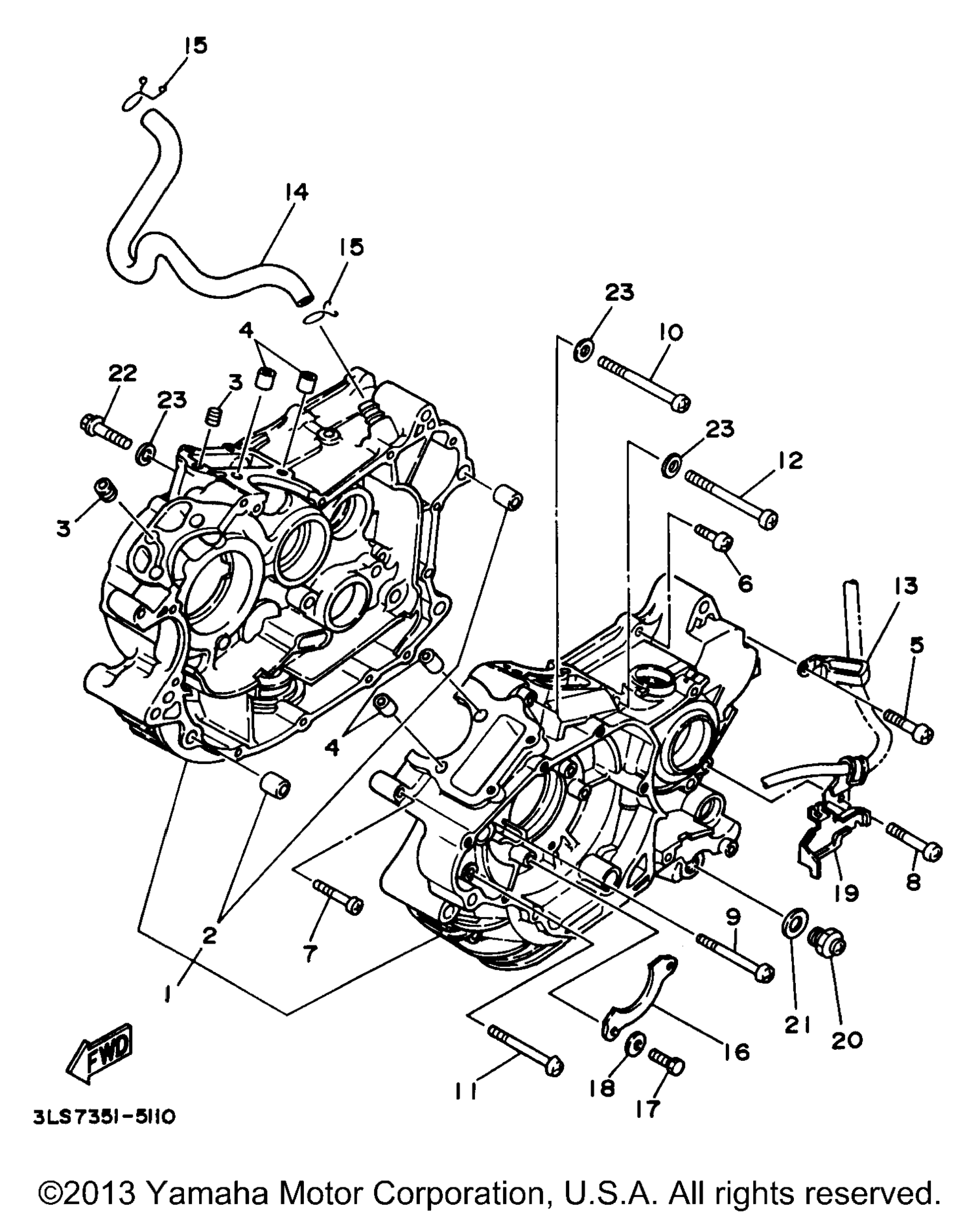

Схема картера для VIRAGO 250 (XV250MC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Crankcase Assembly art. 2UJ-15100-03-00
По запросу
2
. Pin, Dowel art. 99530-12016-00
По запросу
3
.Nozzle 1 art. 2UJ-15138-00-00
По запросу
4
Палец Yamaha art. 99530-10114-00
По запросу
5
Screw, Pan Head art. 97885-06030-00
По запросу
6
Screw, Pan Head art. 97885-06030-00
По запросу
7
Screw, Pan Head art. 98580-06040-00
По запросу
8
Screw, Pan Head art. 98507-06060-00
По запросу
9
Screw, Pan Head art. 98507-06070-00
По запросу
10
Screw, Pan Head art. 98580-06570-00
По запросу
11
Screw, Pan Head art. 98507-06080-00
По запросу
12
Screw, Pan Head art. 98504-06080-00
По запросу
13
Clamp art. 90465-08277-00
По запросу
14
Pipe, Breather 1 art. 2UJ-11166-00-00
По запросу
15
Хомут art. 90467-14015-00
По запросу
16
Plate art. 2UJ-12279-00-00
По запросу
17
Bolt art. 97017-06012-00
По запросу
18
Шайба Yamaha art. 92907-06600-00
от 221 ₽
19
Clamp art. 90465-08060-00
По запросу
20
Сливная пробка Yamaha art. 90340-14132-00
По запросу
21
Прокладка сливной пробки Yamaha art. 214-11198-01-00
от 340 ₽
22
Screw, Hexagon art. 90153-06029-00
По запросу
23
Шайба Yamaha art. 90430-06014-00
По запросу
