модель 2000 года
- Модель XV250
- Код модели VIRAGO 250 (XV250MC) CA

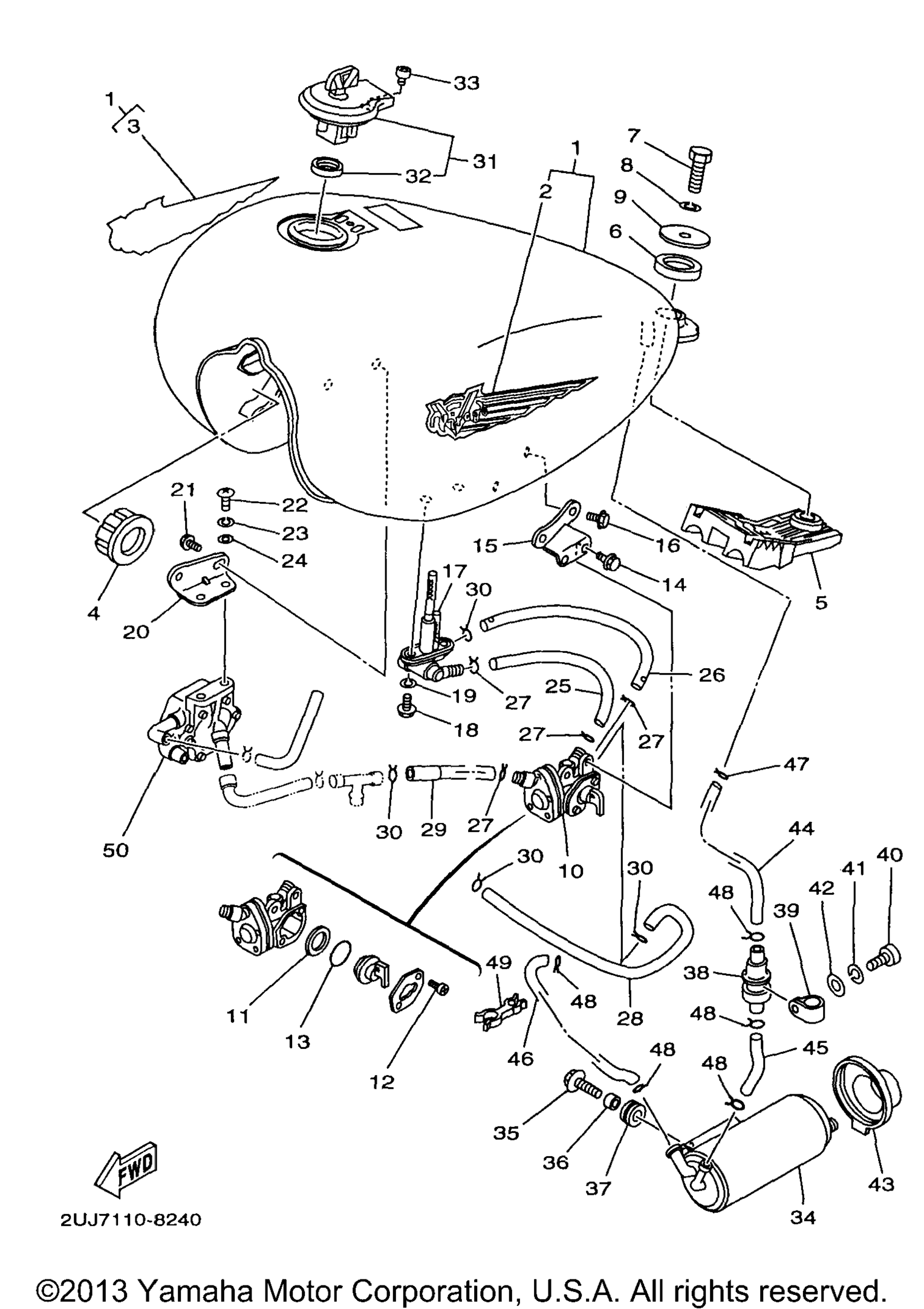

Схема топливного бака для VIRAGO 250 (XV250MC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp U49 BLACK 2 (04B) art. 3LS-Y2410-T3-08
По запросу
1
Fuel Tank Comp CA ONLY BLACK 2 (04B) art. 3BG-Y2410-02-05
По запросу
2
. .Emblem 1 art. 3LW-24161-20-00
По запросу
3
. .Emblem 2 art. 3LW-24162-20-00
По запросу
4
Damper, Locating 1 art. 4H7-24181-00-00
По запросу
5
Damper, Locating 2 art. 2UJ-24182-00-00
По запросу
6
Damper, Locating 3 art. 42X-24183-00-00
По запросу
7
Болт art. 97017-08035-00
По запросу
8
Washer, Spring art. 92907-08100-00
По запросу
9
Washer, Plate art. 90201-08569-00
По запросу
10
Fuel Cock Assy 1 art. 2UJ-24500-10-00
По запросу
11
. .Valve art. 3H3-24523-00-00
По запросу
12
. .Screw, Pan Head art. 98580-03008-00
По запросу
13
. .Seal, Cock art. 1JK-24534-00-00
По запросу
14
Bolt, Flange (Small Head) art. 95024-06010-00
По запросу
15
Bracket, Fuel Cock art. 2UJ-24544-01-00
По запросу
16
Bolt, Flange (Small Head) art. 95024-06010-00
По запросу
17
Filter Assy art. 2UJ-24560-10-00
По запросу
18
Screw art. 90149-06011-00
По запросу
19
Washer, Plate art. 90202-05187-00
По запросу
20
Bracket, Fuel Pump art. 2UJ-24491-01-00
По запросу
21
Bolt, Flange (Small Head) art. 95024-06010-00
По запросу
22
Болт Yamaha art. 98517-06012-00
от 500 ₽
23
Шайба Yamaha art. 92907-06100-00
от 473 ₽
24
Шайба Yamaha art. 92907-06600-00
от 221 ₽
25
Шланг топливный Yamaha art. 90445-116K9-00
По запросу
26
Шланг топливный Yamaha art. 90445-116K9-00
По запросу
27
Clip art. 90467-100A1-00
По запросу
28
Pipe 2 art. 2UJ-24312-01-00
По запросу
29
Pipe 3 art. 2UJ-24313-00-00
По запросу
30
Clip art. 90467-100A1-00
По запросу
31
Cap Assy U49 art. 4X7-24602-10-00
По запросу
31
Cap Assy CA ONLY art. 20K-24602-10-00
По запросу
32
. .Packing, Cap art. 4X7-24612-00-00
По запросу
33
Bolt art. 91317-05010-00
По запросу
34
Canister Assy CA ONLY art. 3BG-24170-00-00
По запросу
35
Bolt, With Washer CA ONLY art. 90119-06118-00
По запросу
36
Collar CA ONLY art. 90387-0600V-00
По запросу
37
Grommet CA ONLY art. 90480-14329-00
По запросу
38
Roll Over Valve Assy CA ONLY art. 25H-24180-00-00
По запросу
39
Зажим Yamaha art. 90464-15014-00
По запросу
40
Болт Yamaha art. 98517-05012-00
По запросу
41
Washer, Spring CA ONLY art. 92907-05100-00
По запросу
42
Washer, Plate CA ONLY art. 92907-05600-00
По запросу
43
Cover, Canister CA ONLY art. 2JU-2419E-00-00
По запросу
44
Pipe 10 CA ONLY art. 3BG-24321-01-00
По запросу
45
Pipe 11 CA ONLY art. 3BG-24322-01-00
По запросу
46
Pipe 12 CA ONLY art. 3BG-24323-00-00
По запросу
47
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
48
Clip CA ONLY art. 90467-100A1-00
По запросу
49
Clamp CA ONLY art. 90464-16119-00
По запросу
50
Fuel Pump Assy CA ONLY art. 3DM-13910-01-00
По запросу
