модель 2000 года
- Модель YZF R6
- Код модели R6 (YZFR6M)

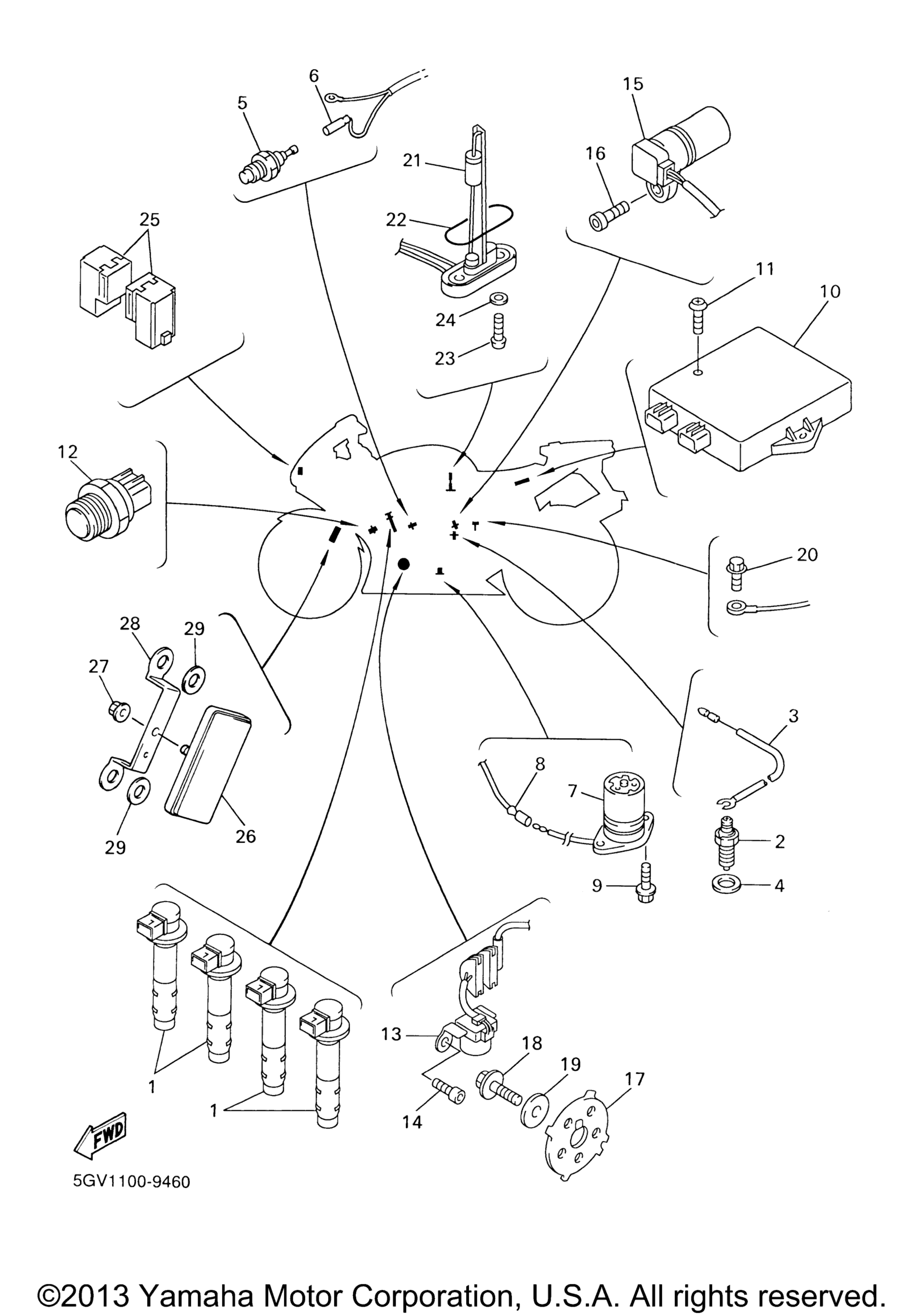

Схема электрооборудования 1 для R6 (YZFR6M)
Схема
Детали
Номер
Наименование детали
Цена
1
Ignition Coil Assy art. 5EB-82310-00-00
По запросу
2
Neutral Switch Assy art. 4GY-82540-10-00
По запросу
3
Wire, Lead art. 5EB-82541-00-00
По запросу
4
Прокладка art. 90430-10148-00
По запросу
5
Thermo Unit art. 11H-83591-00-00
По запросу
6
Wire, Lead art. 5EB-82541-21-00
По запросу
7
Oil Level Gauge Assy art. 5EB-85720-00-00
По запросу
8
Wire, Sub Lead art. 5EB-82509-00-00
По запросу
9
Болт с фланцем art. 95027-06014-00
По запросу
10
C.D.I. Unit Assy (CAL) art. 5EB-85540-40-00
По запросу
10
C.D.I. Unit Assy (U49) art. 5EB-85540-10-00
По запросу
11
Винт резьбовой art. 97707-60025-00
По запросу
12
Thermo Switch Assy art. 5EB-82560-01-00
По запросу
13
Pick-Up Assy art. 5EB-81670-01-00
По запросу
14
Болт Yamaha art. 91317-06012-00
По запросу
15
Sensor, Speed art. 5EB-83755-02-00
По запросу
16
Болт Yamaha art. 91317-06016-00
По запросу
17
Rotor (CAL) art. 5GV-81673-00-00
По запросу
17
Rotor (U49) art. 5EB-81673-00-00
По запросу
18
Bolt, Flange art. 90105-08113-00
По запросу
19
Washer, Plate art. 90201-081R9-00
По запросу
20
Болт с фланцем art. 95027-06012-00
По запросу
21
Sender Unit Assy, Fuel Meter art. 1UF-85752-03-00
По запросу
22
Gasket, Sender Unit art. 42X-85753-00-00
По запросу
23
Screw, Special Shape art. 90149-06008-00
По запросу
24
Washer, Plate art. 90202-05187-00
По запросу
25
Relay Assy (4Xv-00) art. 4XV-81950-00-00
По запросу
26
Reflector Assy art. 11H-85110-01-00
По запросу
27
Гайка art. 95707-05500-00
По запросу
28
Bracket, Reflector 2 art. 5BN-85122-00-00
По запросу
29
Washer, Plate art. 90201-08759-00
По запросу
