модель 2000 года
- Модель YZF R6
- Код модели R6 (YZFR6M)

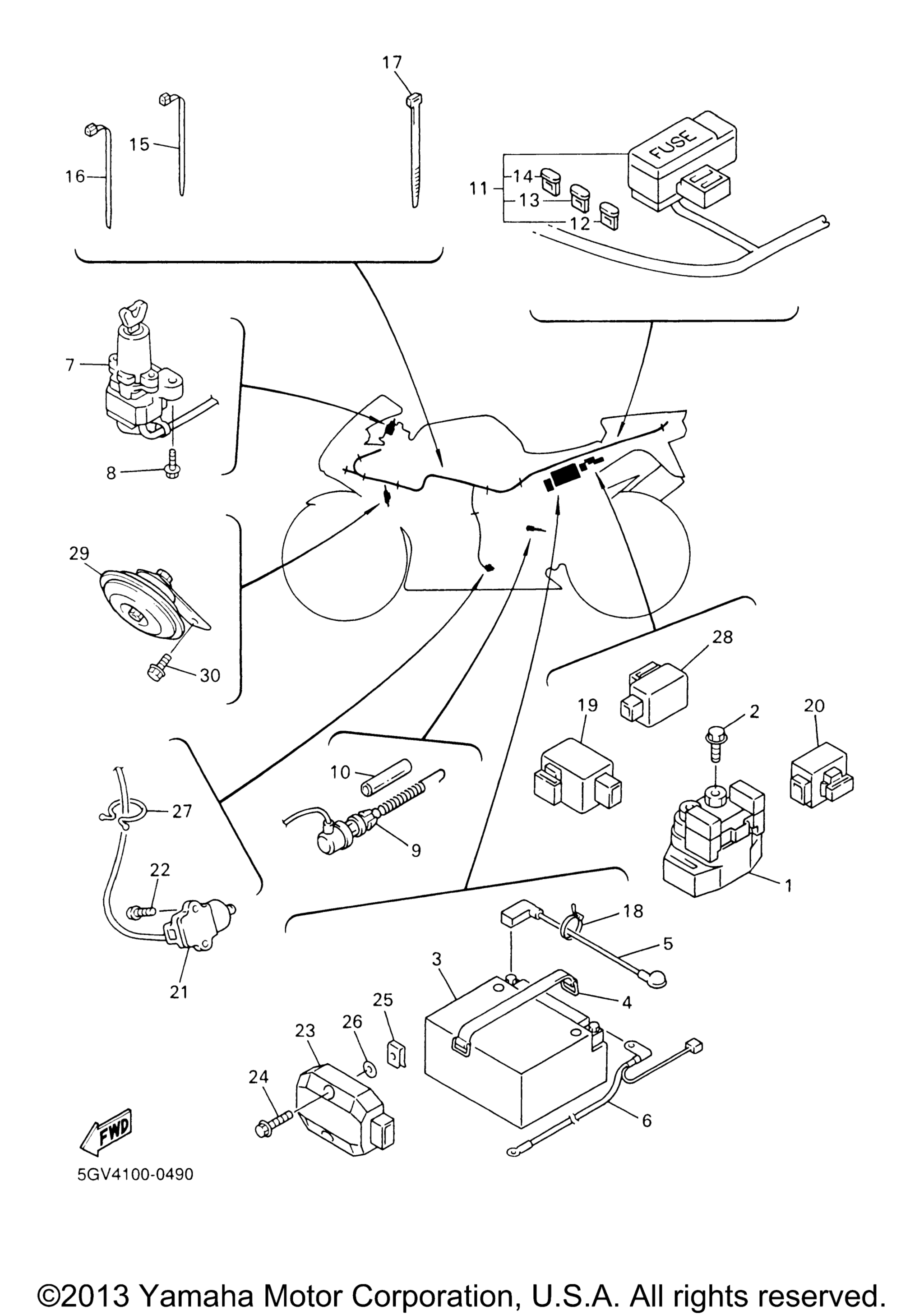

Схема электрооборудования 2 для R6 (YZFR6M)
Схема
Детали
Номер
Наименование детали
Цена
1
Реле стартера Yamaha art. 4YR-81940-02-00
По запросу
2
Болт с фланцем art. 95027-06008-00
По запросу
3
Battery Assy (Gt12b-4) art. GT1-2B400-00-00
По запросу
4
Band, Battery art. 22F-82131-00-00
По запросу
5
Wire, Plus Lead art. 4XV-82115-00-00
По запросу
6
Wire, Minus Lead art. 5EB-82116-00-00
По запросу
7
Main Switch Steering Lock art. 5EB-82501-11-00
По запросу
8
Bolt art. 90109-08196-00
По запросу
9
Stop Switch Assy art. 3XV-82530-01-00
По запросу
10
Hose art. 90446-08001-00
По запросу
11
Wire Harness Assy art. 5EB-82590-50-00
По запросу
12
. .Fuse (15A-Blue) art. 36Y-82151-00-00
По запросу
13
Предохранитель электрический 7,5А Yamaha art. 2KW-82151-00-00
от 788 ₽
14
Предохранитель электрический 20А Yamaha art. 2GV-82151-00-00
от 683 ₽
15
Зажим пластиковый art. 25G-83936-01-00
По запросу
16
Зажим art. 90464-15195-00
По запросу
17
Band art. 3MA-82591-00-00
По запросу
18
Clamp art. 90464-13077-00
По запросу
19
Relay Assy (5Eb-00) art. 5EB-81950-20-00
По запросу
20
Relay Assembly (5Eb-10) art. 5EB-81950-10-00
По запросу
21
Switch, Side Stand art. 3LD-82566-70-00
По запросу
22
Screw, Pan Head art. 98507-05014-00
По запросу
23
Rectifier & Regulator Assy art. 4JH-81960-01-00
По запросу
24
Bolt, Flange art. 95822-06025-00
По запросу
25
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
26
Washer, Plate art. 90202-05187-00
По запросу
27
Clamp art. 90465-18147-00
По запросу
28
Flasher Relay Assy art. 4MY-83350-03-00
По запросу
29
Horn art. 4TH-83371-00-00
По запросу
30
Болт Yamaha art. 95817-06010-00
от 578 ₽
