модель 2001 года
- Модель XT225
- Код модели XT225 (XT225N)

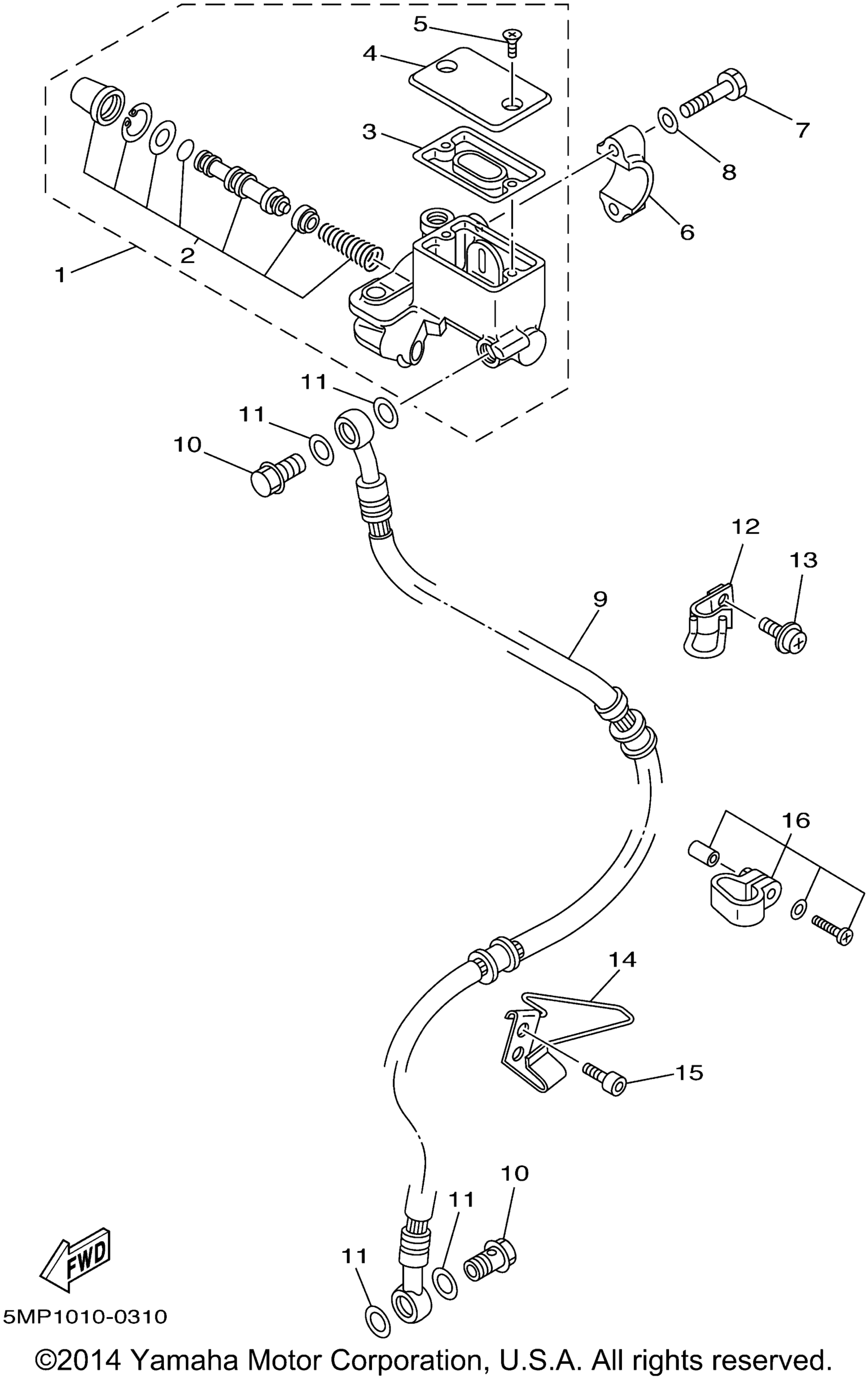

Схема переднего главного цилиндра тормоза для XT225 (XT225N)
Схема
Детали
Номер
Наименование детали
Цена
1
Master Cylinder Sub Assy art. 4GY-25870-02-00
По запросу
2
. .Cylinder Kit, Master art. 5RS-25807-03-00
По запросу
3
. .Diaphragm, Reservoir art. 3RW-25854-00-00
По запросу
4
. .Cap, Reservoir art. 4GY-25852-01-00
По запросу
5
Винт плоская головка Yamaha art. 98707-04012-00
По запросу
6
Bracket, Master Cylinder art. 56A-25867-00-00
По запросу
7
Bolt art. 97017-06025-00
По запросу
8
Шайба Yamaha art. 92907-06600-00
от 221 ₽
9
Hose, Brake 1 art. 4JG-25872-10-00
По запросу
10
Болт, штуцер art. 90401-10159-00
По запросу
11
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
12
Holder, Brake Hose 1 art. 3RW-25875-00-00
По запросу
13
Bolt, With Washer art. 90119-06108-00
По запросу
14
Holder, Brake Hose 2 art. 34X-25876-00-00
По запросу
15
Болт Yamaha 91317-06065-00 art. 91317-06010-00
По запросу
16
Clamp art. 99999-02107-00
По запросу
