модель 2001 года
- Модель XT225
- Код модели XT225 (XT225N)

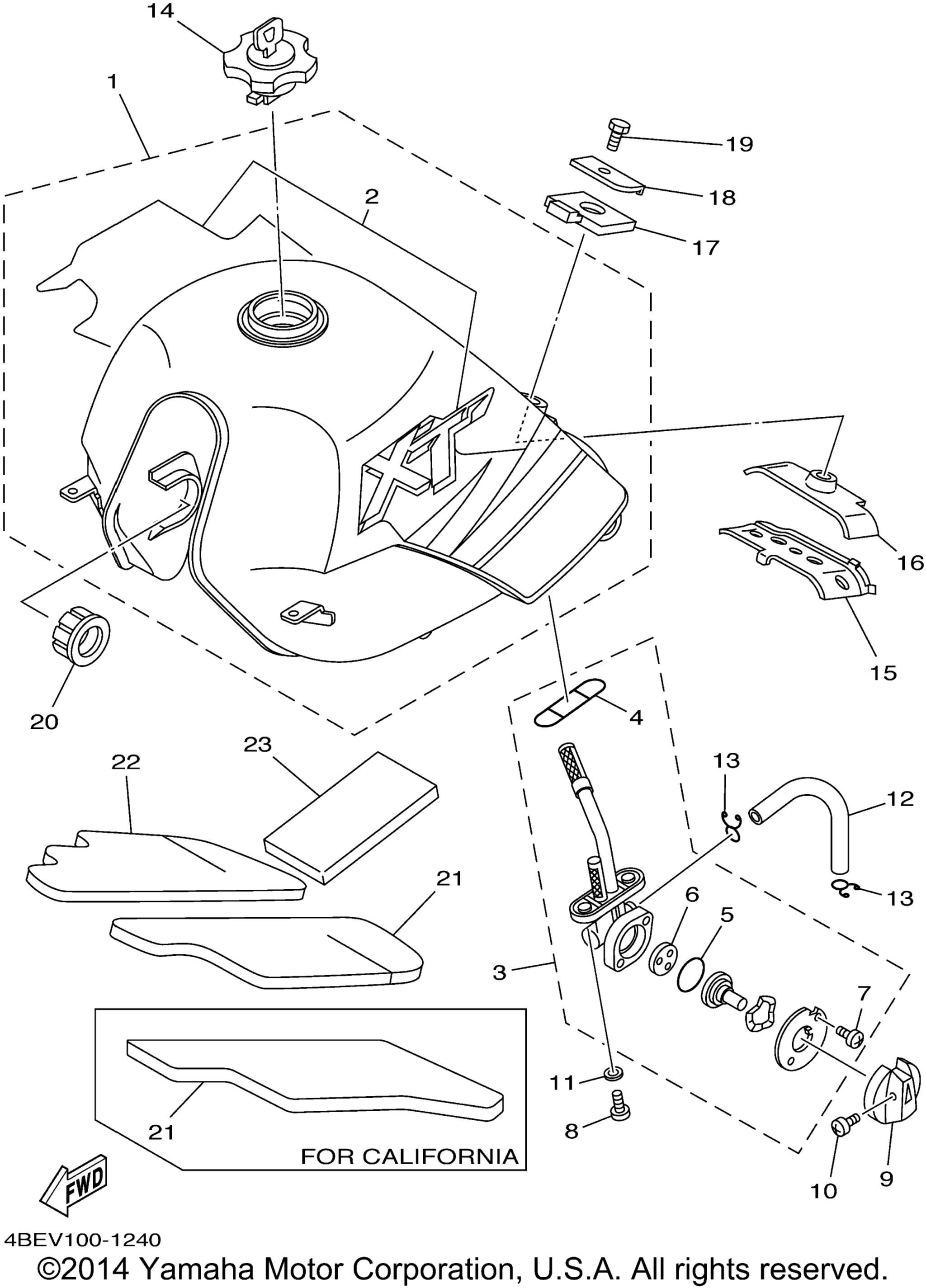

Схема топливного бака для XT225 (XT225N)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp PWS1 (4BEW) art. 4BE-Y2410-00-02
По запросу
1
Fuel Tank Comp PWS1(4BEV) art. 3RW-Y2410-00-02
По запросу
2
. Graphic Set art. 4BE-24240-70-00
По запросу
3
Fuel Cock Assy 1 art. 3RW-24500-01-00
По запросу
4
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
5
Уплотнительное кольцо Yamaha art. 3AJ-24534-01-00
от 473 ₽
6
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
7
. .Screw, Pan Head art. 98580-03008-00
По запросу
8
Screw art. 90149-06011-00
По запросу
9
Lever, Cock art. 1YH-F4524-00-00
По запросу
10
Screw, Pan Head art. 98517-03008-00
По запросу
11
Washer, Plate art. 90202-05187-00
По запросу
12
Hose (L110) art. 90445-10752-00
По запросу
13
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
14
Cap Assy (4BEW) art. 51K-24602-10-00
По запросу
14
Cap Assy (4BEV) art. 11H-24602-10-00
По запросу
15
Washer, Special art. 1KH-24187-00-00
По запросу
16
Damper, Locating 2 art. 1KH-24182-00-00
По запросу
17
Damper, Locating 3 art. 30X-24183-01-00
По запросу
18
Шайба Yamaha art. 30X-24186-01-00
от 935 ₽
19
Bolt art. 97017-06012-00
По запросу
20
Damper, Locating 1 art. 4H7-24181-00-00
По запросу
21
Damper, Plate 1 (4BEV) art. 3RW-2414H-00-00
По запросу
21
Damper, Plate 1 (4BEW) art. 4BE-2414H-00-00
По запросу
22
Damper, Plate 2 art. 3RW-2414J-00-00
По запросу
23
Damper art. 11H-21747-00-00
По запросу
