модель 2002 года
- Модель Road Star
- Код модели ROAD STAR WARRIOR (XV17PCPC) CA

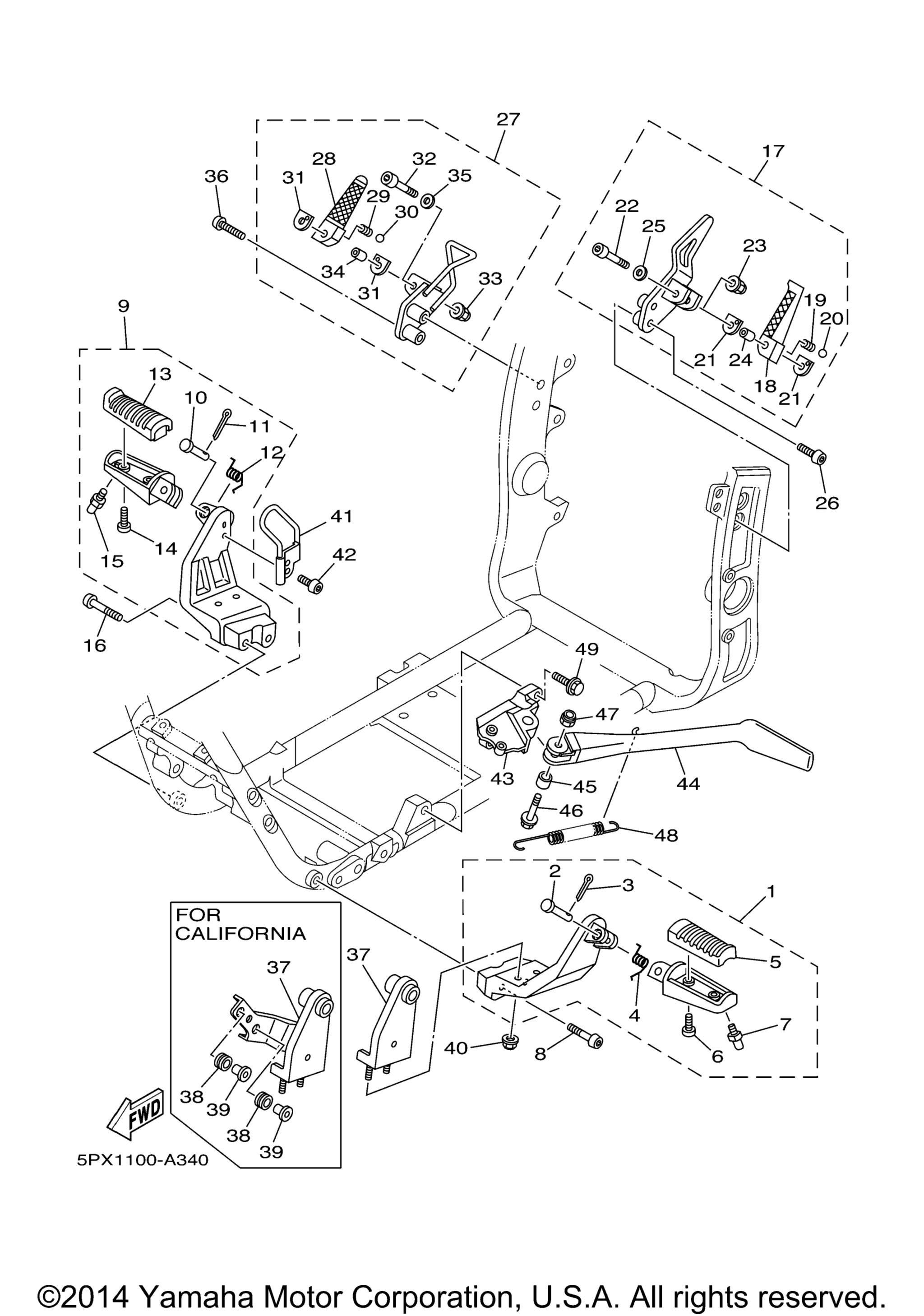

Схема подножки и подставки для ROAD STAR WARRIOR (XV17PCPC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Front Footrest Assy (Left) art. 5PX-27410-00-00
По запросу
2
. .Pin art. 91701-08035-00
По запросу
3
Шплинт Yamaha art. 91490-25020-00
По запросу
4
. Spring, Torsion art. 90508-20572-00
По запросу
5
. Cover, Footrest art. 4BP-27413-00-00
По запросу
6
. . Screw, Pan Head art. 98507-05014-00
По запросу
7
. .Bolt art. 5PX-27435-09-00
По запросу
8
Bolt, Button Head art. 92014-10050-00
По запросу
9
Front Footrest Assy (Right) art. 5PX-27420-00-00
По запросу
10
. .Pin art. 91701-08035-00
По запросу
11
Шплинт Yamaha art. 91490-25020-00
По запросу
12
. Spring, Torsion art. 90508-20572-00
По запросу
13
. Cover, Footrest art. 4BP-27413-00-00
По запросу
14
. . Screw, Pan Head art. 98507-05014-00
По запросу
15
. .Bolt art. 5PX-27435-09-00
По запросу
16
Bolt, Button Head art. 92014-10050-00
По запросу
17
Rear Footrest Assy 1 art. 5PX-27430-00-00
По запросу
18
. .Footrest, Rear 1 art. 5PX-27431-00-00
По запросу
19
. Spring, Compression art. 90501-15001-00
По запросу
20
. Ball art. 93501-04011-00
По запросу
21
. .Washer, Special art. 2NT-27437-00-00
По запросу
22
. .Bolt art. 91380-06040-00
По запросу
23
. .Nut, U Flange art. 95604-06200-00
По запросу
24
. . Collar, Lever 1 art. 36Y-83913-01-00
По запросу
25
. .Washer, Plate art. 90201-066G5-00
По запросу
26
Bolt, Hex. Socket Button art. 90111-10010-00
По запросу
27
Rear Footrest Assy 2 art. 5PX-27440-00-00
По запросу
28
. .Footrest, Rear 2 art. 5PX-27441-00-00
По запросу
29
. Spring, Compression art. 90501-15001-00
По запросу
30
. Ball art. 93501-04011-00
По запросу
31
. .Washer, Special art. 2NT-27437-00-00
По запросу
32
. .Bolt art. 91380-06040-00
По запросу
33
. .Nut, U Flange art. 95604-06200-00
По запросу
34
. . Collar, Lever 1 art. 36Y-83913-01-00
По запросу
35
. .Washer, Plate art. 90201-066G5-00
По запросу
36
Bolt, Hex. Socket Button art. 90111-10011-00
По запросу
37
Bracket 3 CALIFORNIA art. 5PX-27443-10-00
По запросу
37
Bracket 3 NON-CALIFORNIA art. 5PX-27443-00-00
По запросу
38
Grommet art. 90480-13163-00
По запросу
39
Collar art. 90387-062L2-00
По запросу
40
Гайка Yamaha art. 90185-08169-00
По запросу
41
Guide, Plate art. 5PX-2721A-00-00
По запросу
42
Bolt, Button Head art. 92017-06010-00
По запросу
43
Bracket, Side Stand art. 5PX-27321-00-00
По запросу
44
Stand, Side art. 5PX-27311-00-00
По запросу
45
Collar art. 90387-1215U-00
По запросу
46
Bolt, Flange art. 90105-12018-00
По запросу
47
Nut, U art. 95617-12100-00
По запросу
48
Spring, Tension art. 90506-35003-00
По запросу
49
Болт Yamaha art. 95817-10030-00
от 725 ₽
