модель 2002 года
- Модель Road Star
- Код модели ROAD STAR WARRIOR (XV17PCPC) CA

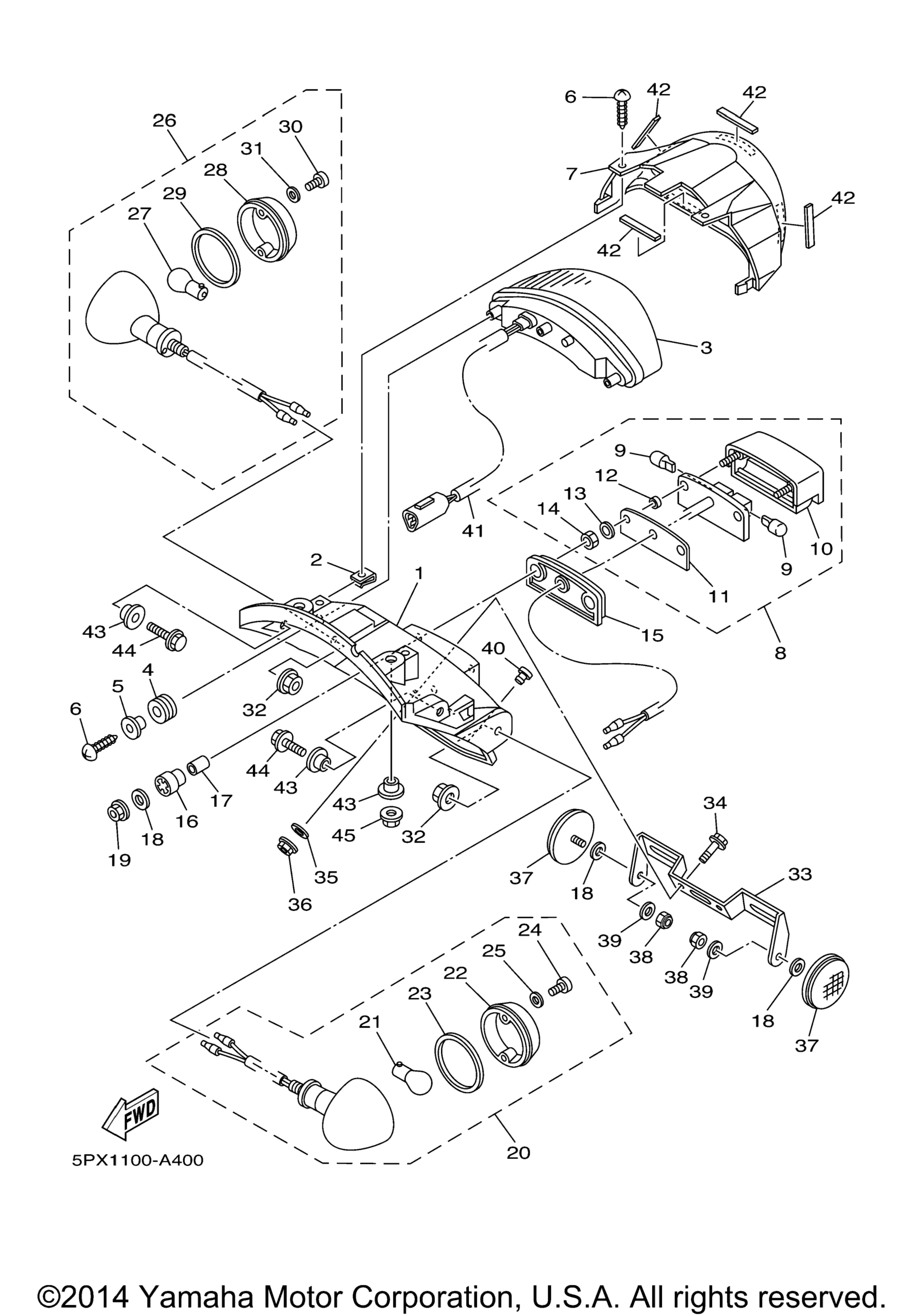

Схема заднего фонаря для ROAD STAR WARRIOR (XV17PCPC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Base, Taillight art. 5PX-84711-00-00
По запросу
2
Nut, Spring art. 90183-05042-00
По запросу
3
Taillight Unit Assy art. 5PX-84710-00-00
По запросу
4
Damper art. 5PX-84553-00-00
По запросу
5
Collar art. 5PX-84557-00-00
По запросу
6
Винт Yamaha art. 97707-50012-00
от 168 ₽
7
Cover, Taillight art. 5PX-84716-00-00
По запросу
8
Licence Light Unit Assy art. 5PX-84745-00-00
По запросу
9
. .Bulb (12V-2Cp) art. 5PX-84744-00-00
По запросу
10
. Body, License Light art. 5PX-84749-00-00
По запросу
11
. .Plate art. 5PX-84772-00-00
По запросу
12
. .Spacer art. 5PX-84729-00-00
По запросу
13
. .Washer art. 5PX-84722-00-00
По запросу
14
. .Nut, Special art. 5PX-84748-00-00
По запросу
15
Seat, Base art. 5PX-84742-00-00
По запросу
16
Damper art. 3F9-84553-00-00
По запросу
17
Collar art. 90387-06241-00
По запросу
18
Washer, Plate art. 90201-05033-00
По запросу
19
Гайка art. 95707-05500-00
По запросу
20
Rear Flasher Light Assy 1 art. 5PX-83330-01-00
По запросу
21
. .Bulb, Flasher (12V-23W) art. 137-84714-61-XX
По запросу
22
. .Lens, Flasher art. 5PX-83312-00-00
По запросу
23
. .Gasket, Flasher Lens art. 5PX-83313-00-00
По запросу
24
. .Screw, Special art. 5PX-83358-00-00
По запросу
25
. .Washer art. 5PX-83348-00-00
По запросу
26
Flasher Light Assy 2 art. 5PX-83340-01-00
По запросу
27
. .Bulb, Flasher (12V-23W) art. 137-84714-61-XX
По запросу
28
. .Lens, Flasher 2 art. 5PX-83342-00-00
По запросу
29
. .Gasket, Flasher Lens art. 5PX-83313-00-00
По запросу
30
. .Screw, Special art. 5PX-83358-00-00
По запросу
31
. .Washer art. 5PX-83348-00-00
По запросу
32
Nut art. 90179-12657-00
По запросу
33
Bracket, License art. 5PX-84751-00-00
По запросу
34
Болт с фланцем art. 95027-06014-00
По запросу
35
Washer, Plate art. 90201-06020-00
По запросу
36
Гайка Yamaha art. 95617-06100-00
от 368 ₽
37
Катафот Yamaha art. 449-85131-02-00
По запросу
38
Nut, U art. 5PX-84548-00-00
По запросу
39
Washer, Plate art. 5PX-84754-00-00
По запросу
40
.Plug art. 90338-07180-00
По запросу
41
Cord, Taillight art. 5PX-84717-00-00
По запросу
42
Damper art. 5PX-84753-00-00
По запросу
43
Манжета art. 90387-06648-00
По запросу
44
Болт с фланцем art. 95817-06012-00
По запросу
45
Nut, Self U-Flange art. 95607-06200-00
По запросу
