модель 2002 года
- Модель V-max
- Код модели V-MAX (VMX1200PC) CA

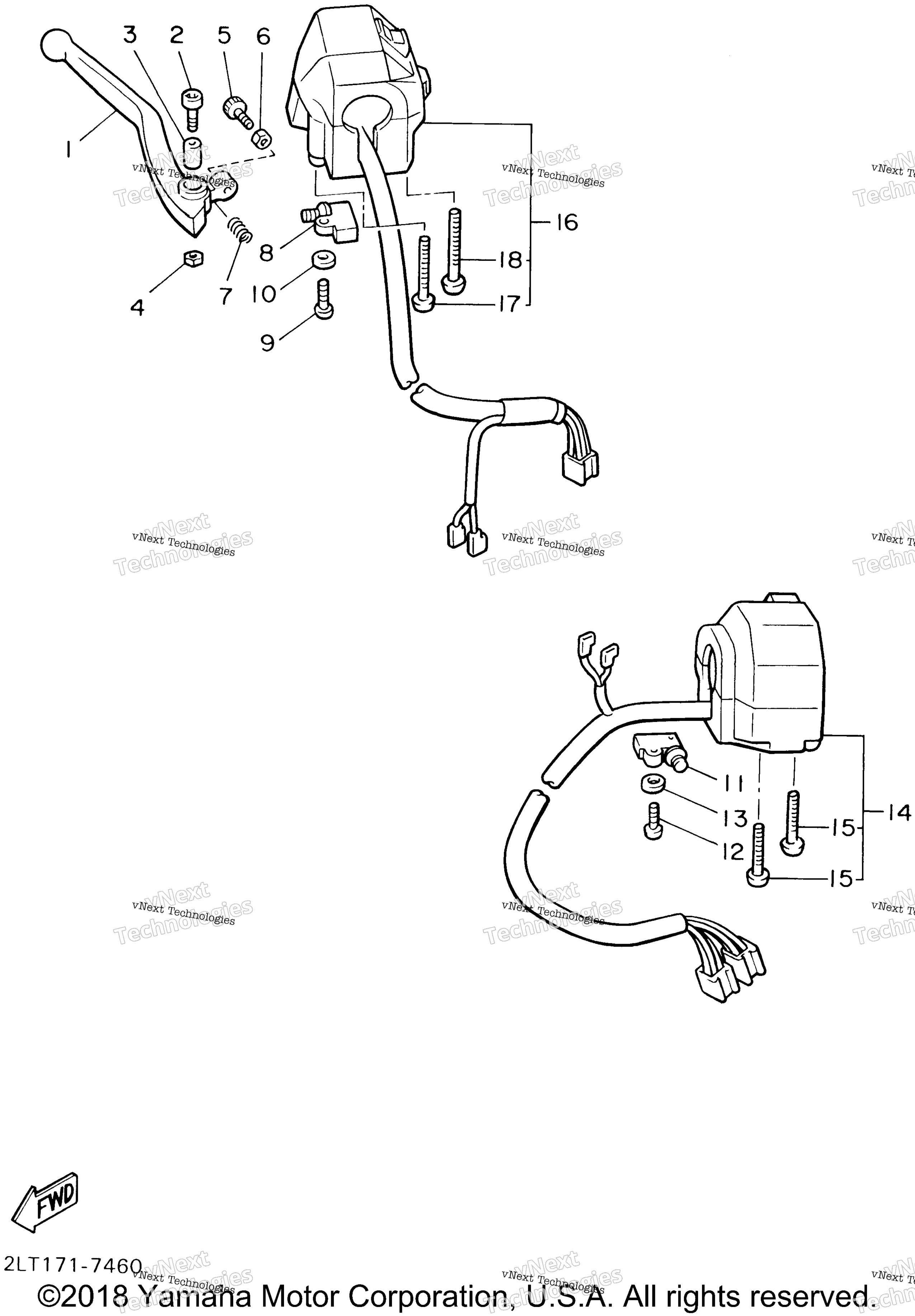

Схема рычагов управления и переключателей для V-MAX (VMX1200PC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Lever 2 art. 1FK-83922-00-00
По запросу
2
Bolt, Hexagon Socket Head art. 90110-06074-00
По запросу
3
Collar, Lever 1 art. 36Y-83913-01-00
По запросу
4
Гайка Yamaha art. 95617-06100-00
от 368 ₽
5
Screw art. 90149-06131-00
По запросу
6
Nut art. 95670-06100-00
По запросу
7
.Spring, Compression art. 90501-10312-00
По запросу
8
Front Stop Switch Assy art. J4582-50301-00
По запросу
9
Винт Yamaha art. 98517-04016-00
от 987 ₽
10
Шайба металлическая art. 92907-04600-00
По запросу
11
Stop Switch Assy art. 36Y-82917-00-00
По запросу
12
Винт Yamaha art. 98517-04016-00
от 987 ₽
13
Шайба металлическая art. 92907-04600-00
По запросу
14
Switch, Handle 3 art. 1UF-83973-10-00
По запросу
15
. .Screw, Pan Head art. 98507-05035-00
По запросу
16
Switch, Handle 3 art. 1FK-83973-11-00
По запросу
17
. .Screw, Pan Head art. 98507-05040-00
По запросу
18
. .Screw, Pan Head art. 98507-05045-00
По запросу
