модель 2002 года
- Модель V-max
- Код модели V-MAX (VMX1200PC) CA

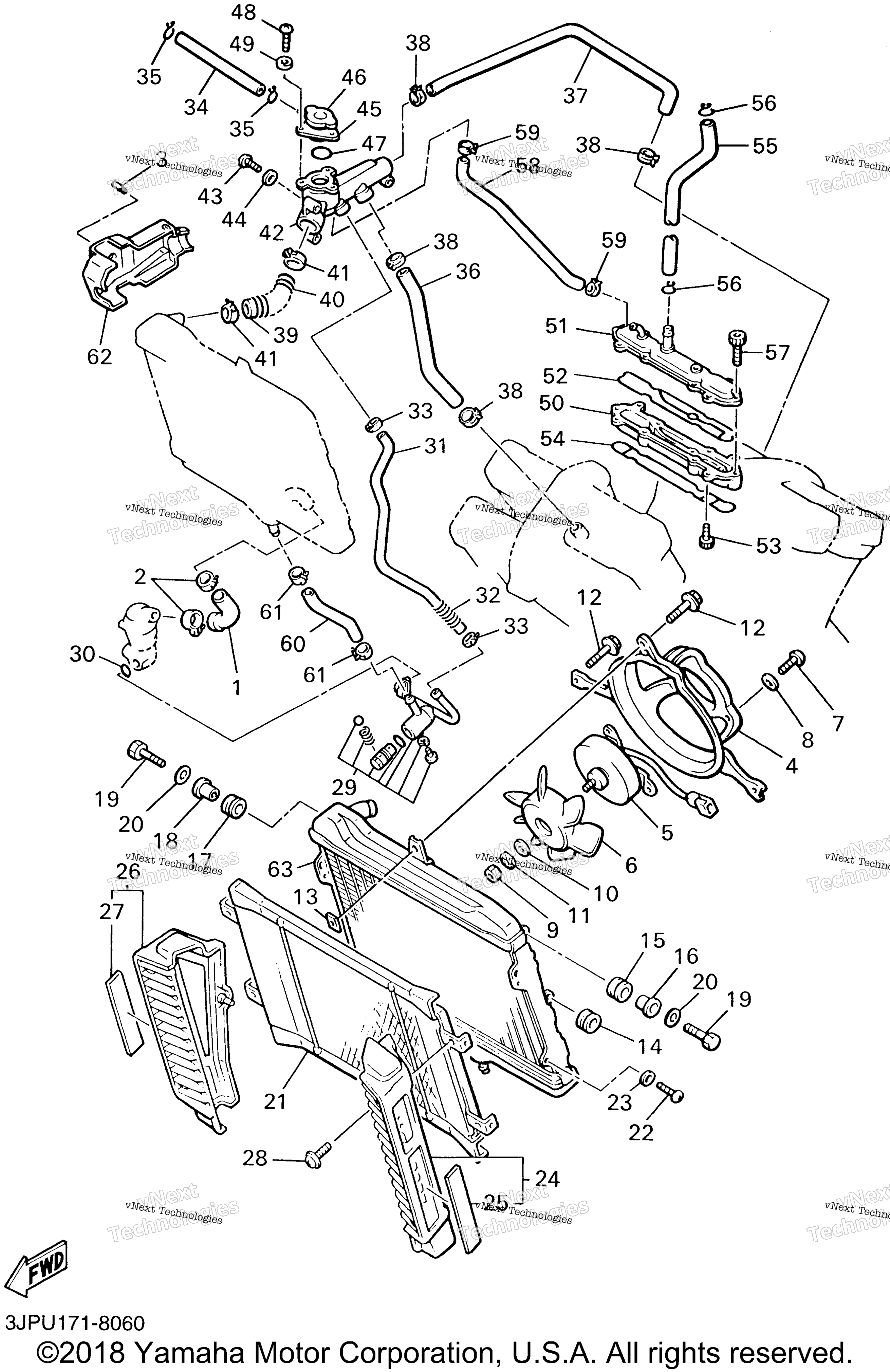

Схема шланга радиатора для V-MAX (VMX1200PC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Hose 3 art. 1FK-12578-00-00
По запросу
2
Hose Clamp Assy art. 90450-38040-00
По запросу
3
Plug art. 90338-05151-00
По запросу
4
Air Shroud Assy art. 1FK-12620-00-00
По запросу
5
Motor Assy art. 26H-12630-00-00
По запросу
6
Fan art. 26H-12611-00-00
По запросу
7
Винт, головка поддона art. 98507-05008-00
По запросу
8
Washer, Plate (5GK9) art. 92907-05600-00
По запросу
9
Nut art. 95317-05600-00
По запросу
10
Washer art. 11H-12673-00-00
По запросу
11
.Washer, Internal Tooth art. 92990-05300-00
По запросу
12
Болт art. 97017-06016-00
По запросу
13
Plate art. 1AA-12535-00-00
По запросу
14
Втулка резиновая Yamaha art. 90480-14052-00
от 578 ₽
15
Grommet art. 90480-18276-00
По запросу
16
Collar art. 90387-07037-00
По запросу
17
Grommet art. 90480-19283-00
По запросу
18
Collar art. 90387-06033-00
По запросу
19
Болт art. 97017-06020-00
По запросу
20
Шайба Yamaha art. 92907-06600-00
от 221 ₽
21
Cover, Radiator art. 1FK-12467-00-00
По запросу
22
Болт Yamaha art. 98517-05012-00
По запросу
23
Washer, Plate art. 92907-05600-00
По запросу
24
Radiator Cover Assy art. 1FK-1240J-00-00
По запросу
25
. Plate art. 1FK-12535-00-00
По запросу
26
Radiator Cover Assy 2 art. 1FK-1240K-00-00
По запросу
27
. Plate 2 art. 1FK-12537-00-00
По запросу
28
Винт Yamaha art. 98507-05016-00
По запросу
29
Drain Cock Assy art. 1FK-12560-01-00
По запросу
30
Кольцо резиновое Yamaha art. 93210-14579-00
По запросу
31
Pipe, Bypass art. 1FK-12566-00-00
По запросу
32
Spring, Compression art. 90501-106A4-00
По запросу
33
Clamp, Hose art. 90460-15227-00
По запросу
34
Hose (L420) art. 90445-090F6-00
По запросу
35
Зажим Yamaha art. 90467-08003-00
от 1 190 ₽
36
Hose 1 art. 1FK-12576-00-00
По запросу
37
Hose 2 art. 1FK-12577-00-00
По запросу
38
Clip art. 90467-23067-00
По запросу
39
Hose 4 art. 1FK-12579-00-00
По запросу
40
Spring, Compression art. 90501-106A5-00
По запросу
41
Hose Clamp Assy art. 90450-38040-00
По запросу
42
Joint art. 1FK-12479-01-00
По запросу
43
Винт Yamaha art. 98517-06030-00
от 168 ₽
44
Шайба Yamaha art. 92907-06600-00
от 221 ₽
45
Support, Filler Neck art. 1FK-12591-00-00
По запросу
46
Крышка радиатора Yamaha art. 1B3-12462-00-00
По запросу
47
Кольцо уплотнительное резиновое Yamaha art. 93210-27778-00
от 1 092 ₽
48
Screw, Pan Head art. 98507-06016-00
По запросу
49
Шайба Yamaha art. 92907-06600-00
от 221 ₽
50
Cover 1 art. 1FK-1246A-01-00
По запросу
51
Cover 2 art. 1FK-1246E-01-00
По запросу
52
Gasket, Housing Cover 2 art. 26H-12428-00-00
По запросу
53
Болт Yamaha art. 91317-06016-00
По запросу
54
Gasket, Housing Cover 1 art. 26H-12427-00-00
По запросу
55
Pipe, Breather 1 art. 1FK-11166-00-00
По запросу
56
Хомут art. 90467-14015-00
По запросу
57
Bolt art. 90110-06242-00
По запросу
58
Hose 6 art. 1FK-12589-00-00
По запросу
59
Clip art. 90467-10135-00
По запросу
60
Hose 5 art. 26H-12588-01-00
По запросу
61
Clamp, Hose art. 90460-15227-00
По запросу
62
Cover 7 art. 1FK-1246K-00-00
По запросу
63
Radiator Assy art. 1FK-12461-00-00
По запросу
