модель 2002 года
- Модель V-STAR 1100
- Код модели V-STAR 1100 CUSTOM (XVS1100PC) CA

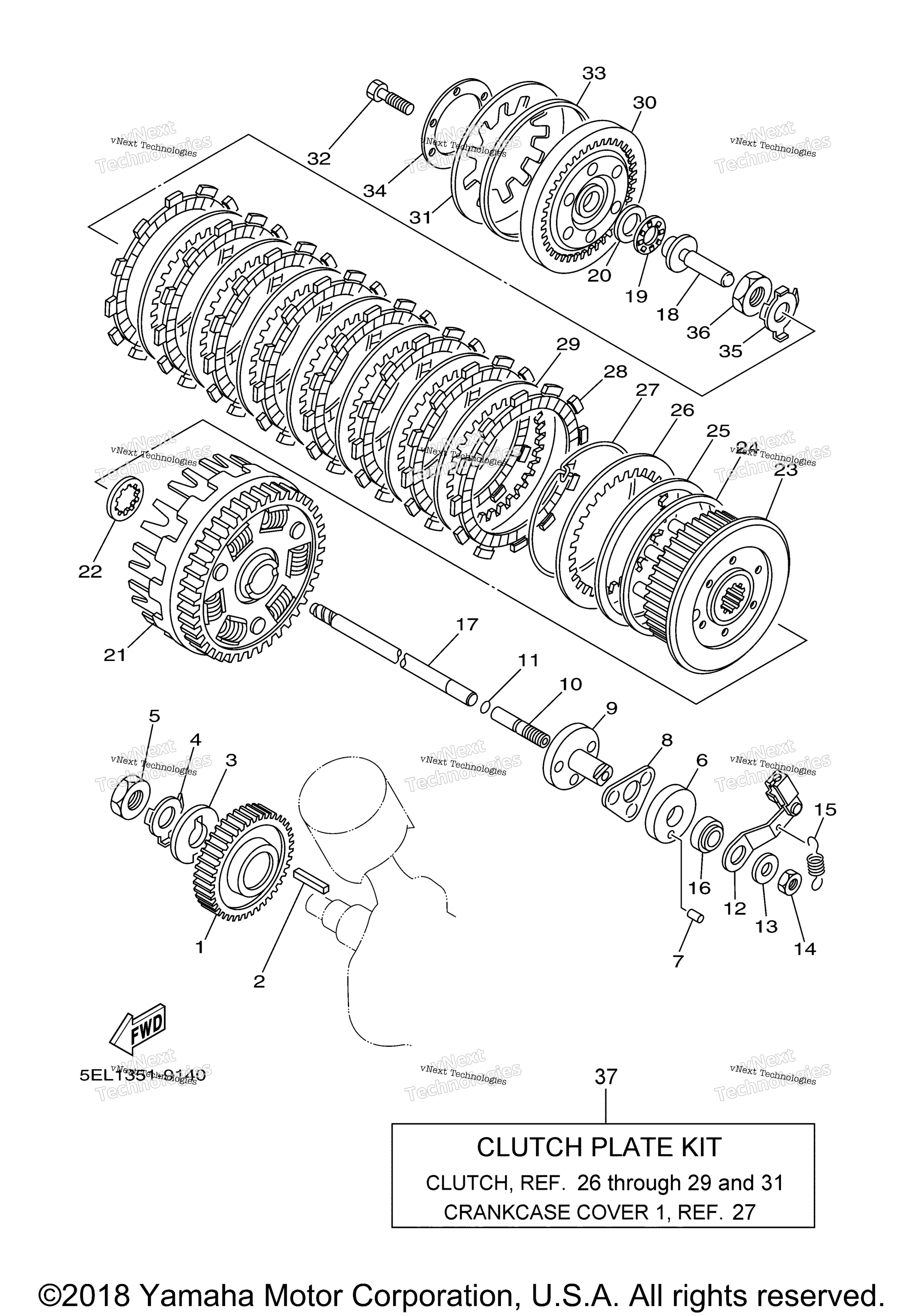

Схема сцепления для V-STAR 1100 CUSTOM (XVS1100PC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Gear, Primary Drive (47T) art. 4X7-16111-00-00
По запросу
2
Key, Straight art. 90282-07042-00
По запросу
3
Washer, Claw art. 90214-20022-00
По запросу
4
Washer, Lock art. 90215-20006-00
По запросу
5
Nut art. 90170-20274-00
По запросу
6
Housing, Push Screw art. 2H7-16396-00-00
По запросу
7
Pin, Dowel art. 93606-07082-00
По запросу
8
Retainer, Ball art. 2H7-16395-01-00
По запросу
9
Screw, Push art. 2H7-16341-00-00
По запросу
10
Screw, Adjusting art. 2H7-16343-00-00
По запросу
11
O-Ring art. 93210-48364-00
По запросу
12
Push Lever Assy art. 5EL-16340-01-00
По запросу
13
Washer art. 92907-08200-00
По запросу
14
Nut art. 95317-08700-00
По запросу
15
Spring, Tension art. 90506-10069-00
По запросу
16
Oil Seal art. 93104-14059-00
По запросу
17
Rod, Push 2 art. 5EL-16357-00-00
По запросу
18
Rod, Push 1 art. 4X7-16356-00-00
По запросу
19
Подшипник игольчатый Yamaha art. 93340-21505-00
По запросу
20
Washer, Plate art. 90201-154E9-00
По запросу
21
Primary Driven Gear Comp art. 4X7-16150-02-00
По запросу
22
Plate, Thrust 1 art. 2JN-16154-00-00
По запросу
23
Boss, Clutch art. 5EL-16371-00-00
По запросу
24
Plate, Seat art. 4X7-16384-00-00
По запросу
25
Spring, Clutch Boss art. 4X7-16383-01-00
По запросу
26
Plate, Clutch 1 INCL. IN CLUTCH PLATE KIT art. 4X7-16324-10-00
По запросу
27
Стопорное кольцо корзины сцепления Yamaha art. 4X7-16385-00-00
По запросу
28
Диск сцепления фрикционный Yamaha art. 22U-16321-00-00
По запросу
29
Plate, Clutch 2 INCL. IN CLUTCH PLATE KIT art. 1TA-16325-10-00
По запросу
30
Крышка корзины сцепления Yamaha art. 1TA-16351-01-00
от 10 647 ₽
31
Пружина корзины сцепления Yamaha art. 1TA-16334-00-00
По запросу
32
Bolt art. 97017-06025-00
По запросу
33
Housing, Spring art. 1TA-16335-00-00
По запросу
34
Plate, Pressure 2 art. 1TA-16352-00-00
По запросу
35
Шайба стопорная Yamaha art. 90215-20231-00
По запросу
36
Гайка корзины сцепления Yamaha art. 90170-20327-00
По запросу
37
Clutch Plate Kit art. 5P9-W--1G-00-00
По запросу
