модель 2002 года
- Модель V-STAR 1100
- Код модели V-STAR 1100 CUSTOM (XVS1100PC) CA

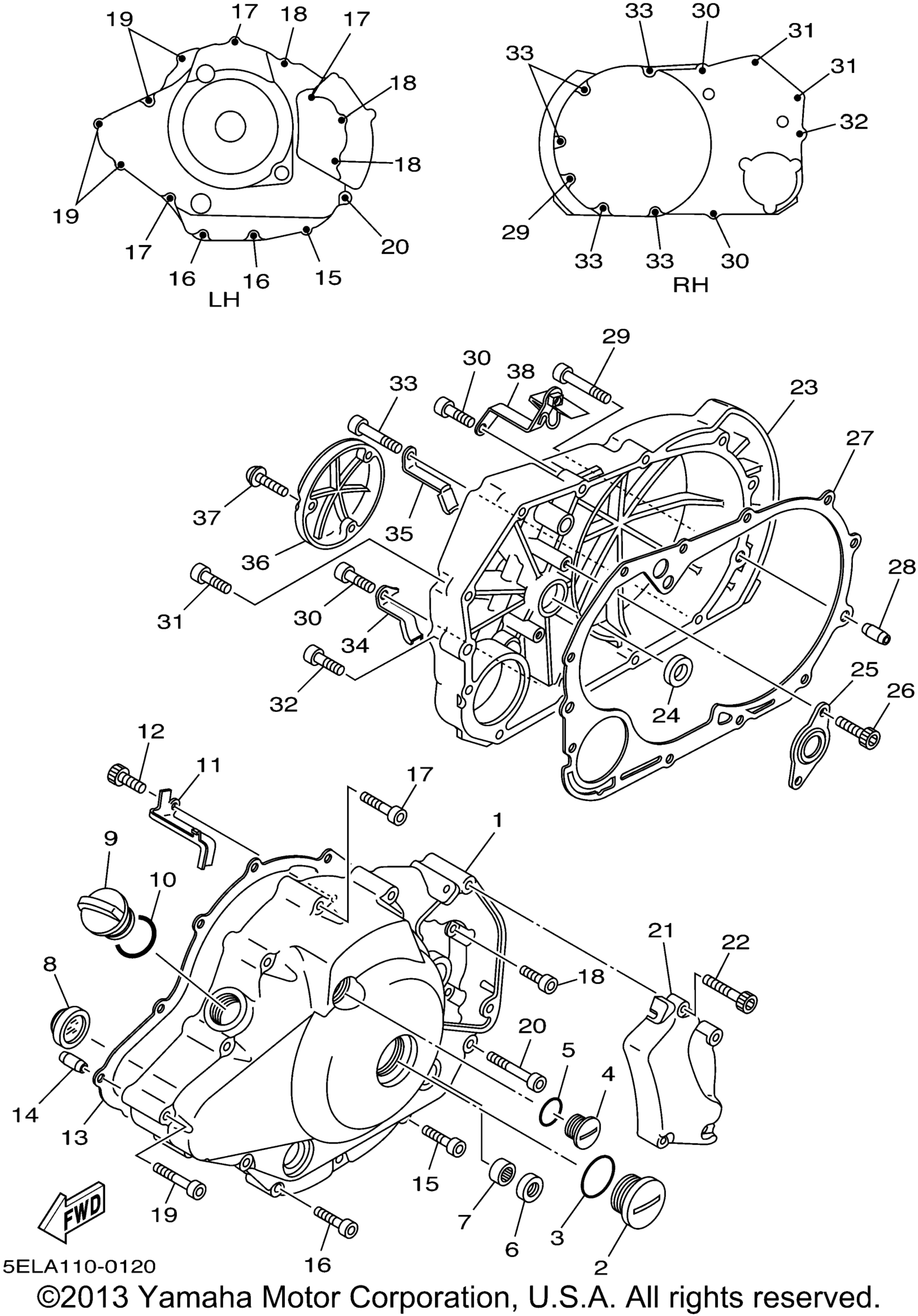

Схема крышки картера 1 для V-STAR 1100 CUSTOM (XVS1100PC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Cover, Crankcase 1 art. 5EL-15411-00-00
По запросу
2
Plug, Straight Screw art. 90340-32140-00
По запросу
3
Уплотнительное кольцо Yamaha art. 93210-32172-00
от 882 ₽
4
Plug, Straight Screw art. 90340-14153-00
По запросу
5
Кольцо резиновое Yamaha art. 93210-14369-00
По запросу
6
Сальник Yamaha art. 93102-12321-00
от 290 ₽
7
Bearing art. 93317-21236-00
По запросу
8
Gauge, Level art. 2H7-15361-00-00
По запросу
9
Plug, Oil Level art. 3F9-15362-10-00
По запросу
10
Кольцо уплотнительное резиновое Yamaha art. 93210-27778-00
от 1 092 ₽
11
Clamp 2 art. 5EL-15484-00-00
По запросу
12
Болт Yamaha art. 91317-06012-00
По запросу
13
Gasket, Crankcase Cover 1 art. 5EL-15451-00-00
По запросу
14
Палец Yamaha art. 99530-10114-00
По запросу
15
Bolt, Hexagon Socket Head art. 91314-06035-00
По запросу
16
Bolt, Hexagon Socket Head art. 91314-06030-00
По запросу
17
Bolt, Hexagon Socket Head art. 91314-06045-00
По запросу
18
Bolt, Hexagon Socket Head art. 91314-06045-00
По запросу
19
Bolt, Hexagon Socket Head art. 91314-06055-00
По запросу
20
Bolt, Hexagon Socket Head art. 91314-06065-00
По запросу
21
Cover, Cap art. 5EL-15417-00-00
По запросу
22
Bolt, Hexagon Socket Head art. 91314-06030-00
По запросу
23
Cover, Crankcase 2 art. 5EL-15421-00-00
По запросу
24
Oil Seal art. 93101-14102-00
По запросу
25
Plate, Bearing Cover art. 4X7-15388-00-00
По запросу
26
Bolt, Hexagon Socket Head art. 91314-06016-00
По запросу
27
Прокладка крышки картера Yamaha art. 5EL-15462-00-00
По запросу
28
Pin, Dowel art. 99530-10120-00
По запросу
29
Bolt, Hexagon Socket Head art. 91314-06060-00
По запросу
30
Bolt, Hexagon Socket Head art. 91314-06035-00
По запросу
31
Bolt, Hexagon Socket Head art. 91314-06035-00
По запросу
32
Bolt, Hexagon Socket Head art. 91314-06040-00
По запросу
33
Bolt, Hexagon Socket Head art. 91314-06055-00
По запросу
34
Clamp art. 90462-10003-00
По запросу
35
Clamp art. 90462-10247-00
По запросу
36
Cover 2 art. 5EL-15423-00-00
По запросу
37
Bolt, Button Head art. 92014-06020-00
По запросу
38
Stay art. 5EL-14413-00-00
По запросу
