модель 2002 года
- Модель XT225
- Код модели XT225 (XT225PC) CA

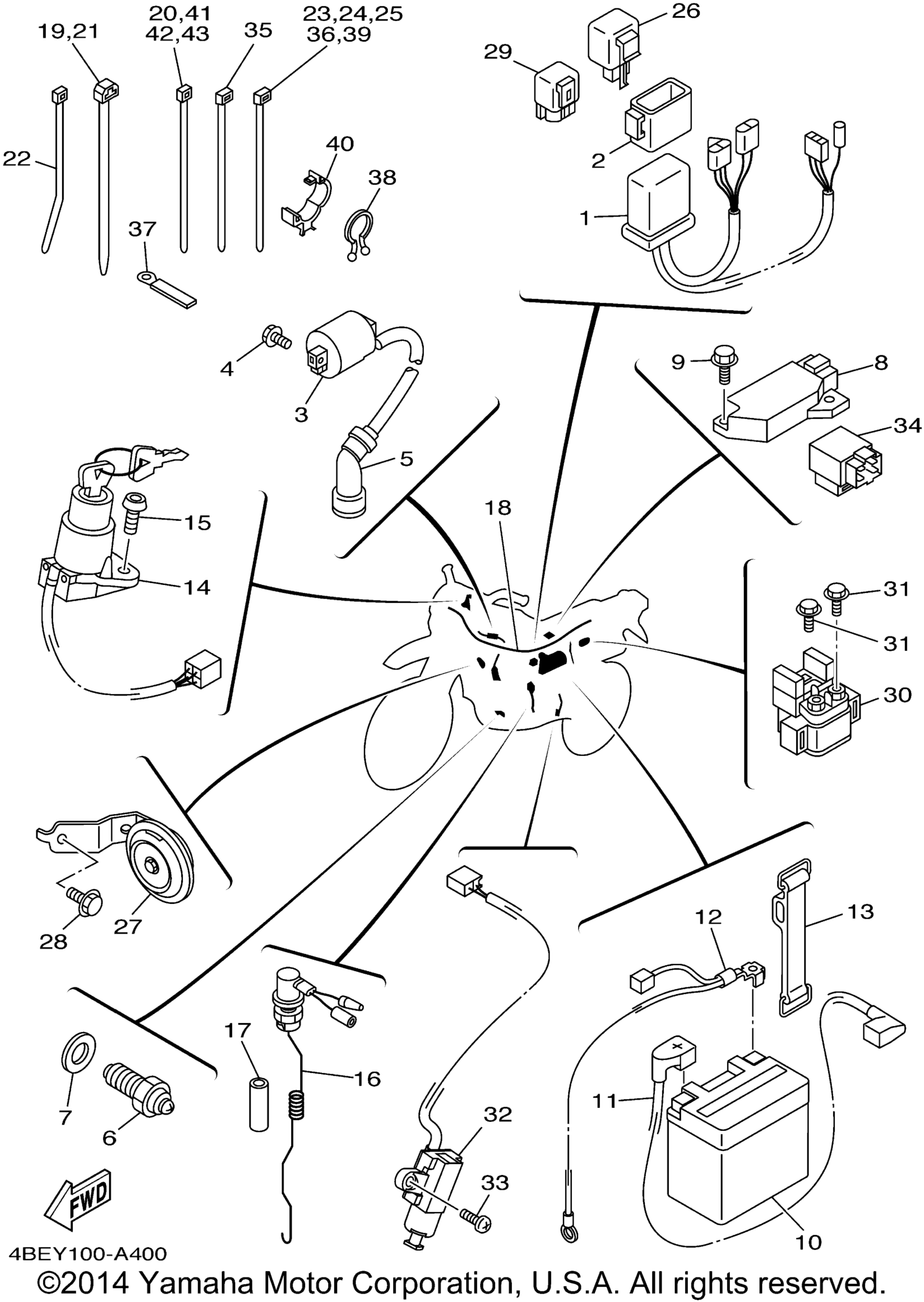

Схема электрооборудования 1 для XT225 (XT225PC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
C.D.I. Unit Assy art. 3GX-85540-00-00
По запросу
2
Band art. 3RW-85546-00-00
По запросу
3
Катушка зажигания Yamaha 3KJ-82310-12-00 art. 3KJ-82310-13-00
По запросу
4
Болт с фланцем art. 90105-06696-00
По запросу
5
Plug Cap Assy art. 3NS-82370-00-00
По запросу
6
Neutral Switch Assy art. 4GY-82540-10-00
По запросу
7
Прокладка art. 90430-10148-00
По запросу
8
Rectifier & Regulator Assy art. 3TJ-81960-02-00
По запросу
9
Болт Yamaha art. 95027-06025-00
от 473 ₽
10
Battery Assy (Yt Z7s) art. YTZ-7SHE0-00-00
По запросу
11
Wire, Plus Lead art. 5BT-82115-00-00
По запросу
12
Wire, Minus Lead art. 4JG-82116-10-00
По запросу
13
Band, Battery art. 22F-82131-00-00
По запросу
14
Main Switch Steering Lock art. 58E-82501-00-00
По запросу
15
Screw art. 90149-06228-00
По запросу
16
Stop Switch Assy art. 5BT-82530-00-00
По запросу
17
Hose art. 90446-15381-00
По запросу
18
Wire Harness Assy art. 4BE-82590-10-00
По запросу
19
Зажим пластиковый art. 25G-83936-01-00
По запросу
20
Clamp art. 1UA-82591-00-00
По запросу
21
Зажим пластиковый art. 25G-83936-01-00
По запросу
22
Хомут Yamaha art. 90465-10098-00
от 368 ₽
23
Clamp 1 art. 5Y9-12491-00-00
По запросу
24
Clamp 1 art. 5Y9-12491-00-00
По запросу
25
Clamp 1 art. 5Y9-12491-00-00
По запросу
26
Flasher Relay Assy art. 4VR-83350-02-00
По запросу
27
Horn art. 3RW-83371-11-00
По запросу
28
Болт Yamaha art. 95817-06010-00
от 578 ₽
29
Relay Assy (3Rw-00) art. 3RW-81950-01-00
По запросу
30
Starter Relay Assy art. 4JG-81940-12-00
По запросу
31
Болт с фланцем art. 95027-06008-00
По запросу
32
Switch, Side Stand art. 3LD-82566-61-00
По запросу
33
Винт Yamaha art. 98507-05016-00
По запросу
34
Реле Yamaha art. 29U-81950-93-00
от 8 000 ₽
35
Clamp art. 90464-16061-00
По запросу
36
Clamp 1 art. 5Y9-12491-00-00
По запросу
37
Clamp art. 90465-06376-00
По запросу
38
Clamp art. 90464-16039-00
По запросу
39
Clamp 1 art. 5Y9-12491-00-00
По запросу
40
Clamp art. 90464-10190-00
По запросу
41
Clamp art. 1UA-82591-00-00
По запросу
42
Clamp art. 1UA-82591-00-00
По запросу
43
.Clamp (5RK1) art. 90464-25267-00
По запросу
Другие схемы модели
Электрооборудование 1
