модель 2002 года
- Модель XT225
- Код модели XT225 (XT225PC) CA

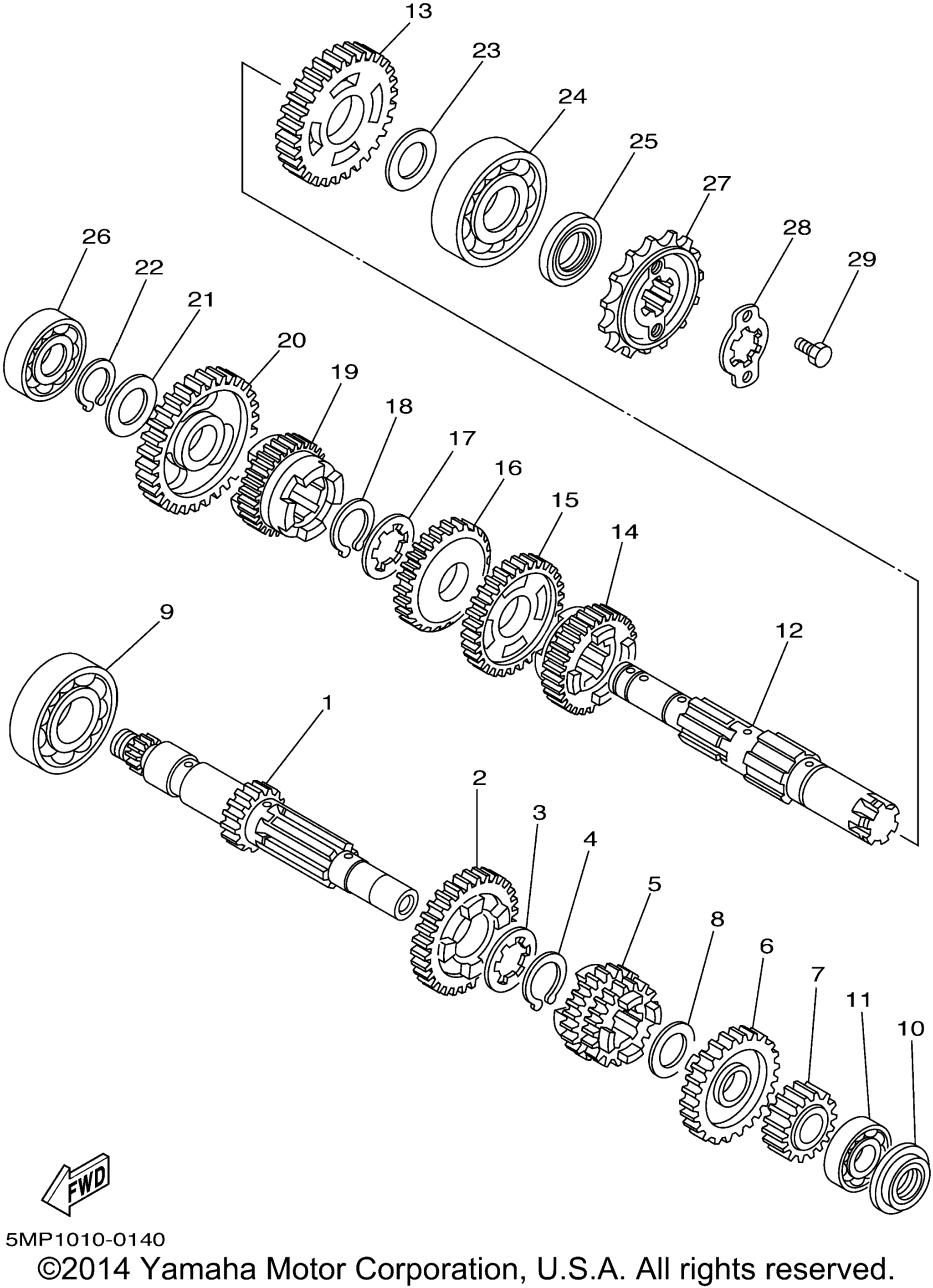

Схема трансмиссии для XT225 (XT225PC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Axle, Main (11T) art. 4JG-17411-00-00
По запросу
2
Gear, 6Th Pinion (29T) art. 5MP-17161-00-00
По запросу
3
Washer art. 90209-17285-00
По запросу
4
Стопрная шайба Yamaha art. 93410-20038-00
По запросу
5
Gear, 3Rd/4Th Pinion (21T/24T) art. 1KH-17131-01-00
По запросу
6
Gear, 5Th Pinion (27T) art. 5MP-17151-00-00
По запросу
7
Gear, 2Nd Pinion (15T) art. 1KH-17121-00-00
По запросу
8
Washer, Plate art. 90201-164K2-00
По запросу
9
Bearing art. 93306-20461-00
По запросу
10
Oil Seal art. 93101-15101-00
По запросу
11
Подшипник Yamaha art. 93306-20211-00
от 290 ₽
12
Drive Axle Assy art. 17T-17402-00-00
По запросу
13
Gear, 2Nd Wheel (30T) art. 1KH-17221-01-00
По запросу
14
Gear, 5Th Wheel (25T) art. 5MP-17251-00-00
По запросу
15
Gear, 3Rd Wheel (30T) art. 1KH-17231-01-00
По запросу
16
Gear, 4Th Wheel (27T) art. 17T-17241-03-00
По запросу
17
Washer art. 90209-18208-00
По запросу
18
Стопорное кольцо Yamaha 93604-20156-00 art. 93410-22039-00
от 882 ₽
19
Gear, 6Th Wheel (23T) art. 5MP-17261-00-00
По запросу
20
Gear, 1St Wheel (34T) art. 1KH-17211-00-00
По запросу
21
Washer, Plate art. 90201-17257-00
По запросу
22
.Circlip art. 99009-17400-00
По запросу
23
Washer, Plate art. 90201-203E7-00
По запросу
24
Bearing art. 93306-30443-00
По запросу
25
Oil Seal art. 93102-20004-00
По запросу
26
Подшипник Yamaha art. 93306-20332-00
По запросу
27
Звезда ведущая 15 зубьев Yamaha art. 1KH-17460-00-00
от 3 675 ₽
28
Holder, Sprocket art. 5H0-17456-00-00
По запросу
29
Bolt, Hexagon art. 97017-06010-00
По запросу
