модель 2002 года
- Модель YZF R6
- Код модели YZFR6 (YZFR6PC) CA

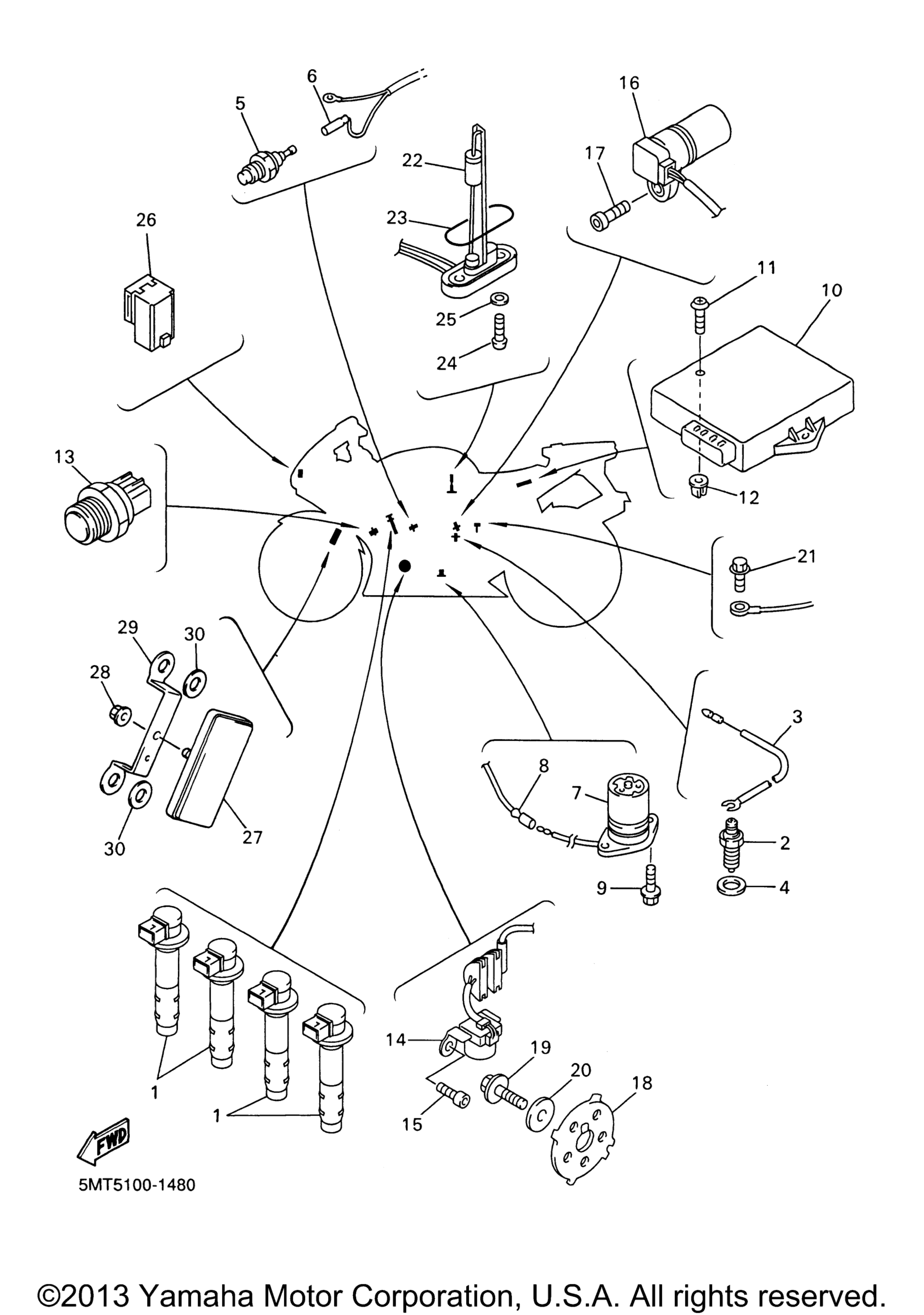

Схема электрооборудования 1 для YZFR6 (YZFR6PC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Ignition Coil Assy art. 5EB-82310-00-00
По запросу
2
Датчик включения нейтрали Yamaha art. 3GB-82540-01-00
По запросу
3
Wire, Lead art. 5MT-82541-00-00
По запросу
4
Gasket art. 90430-10171-00
По запросу
5
Thermo Unit art. 11H-83591-00-00
По запросу
6
Wire, Lead art. 5EB-82541-21-00
По запросу
7
Oil Level Gauge Assy art. 5EB-85720-00-00
По запросу
8
Wire, Sub Lead art. 5EB-82509-00-00
По запросу
9
Болт с фланцем art. 95027-06014-00
По запросу
10
C.D.I. Unit Assy FOR CA art. 5MT-85540-40-00
По запросу
10
C.D.I. Unit Assy FOR U49 art. 5MT-85540-10-00
По запросу
11
Screw, Tapping art. 97707-60020-00
По запросу
12
Заглушка Yamaha art. 90338-08226-00
от 168 ₽
13
Thermo Switch Assy art. 5EB-82560-01-00
По запросу
14
Pick-Up Assy art. 5MT-81670-01-00
По запросу
15
Болт Yamaha art. 91317-06012-00
По запросу
16
Sensor, Speed art. 5EB-83755-02-00
По запросу
17
Болт Yamaha art. 91317-06016-00
По запросу
18
Rotor art. 5EB-81673-00-00
По запросу
18
Rotor art. 5GV-81673-00-00
По запросу
19
Bolt, Flange art. 90105-08113-00
По запросу
20
Washer, Plate art. 90201-081R9-00
По запросу
21
Болт с фланцем art. 95027-06014-00
По запросу
22
Sender Unit Assy, Fuel Meter art. 1UF-85752-03-00
По запросу
23
Gasket, Sender Unit art. 42X-85753-00-00
По запросу
24
Винт Yamaha art. 98517-06020-00
от 263 ₽
25
Washer, Plate art. 90202-05187-00
По запросу
26
Relay Assy (G8hn-1C4t-Dj-Y51) art. 5JJ-81950-11-00
По запросу
27
Reflector Assy art. 11H-85110-01-00
По запросу
28
Гайка art. 95707-05500-00
По запросу
29
Bracket, Reflector 2 art. 5BN-85122-00-00
По запросу
30
Washer, Plate art. 90201-08759-00
По запросу
