модель 2002 года
- Модель YZF R6
- Код модели YZFR6 (YZFR6PC) CA

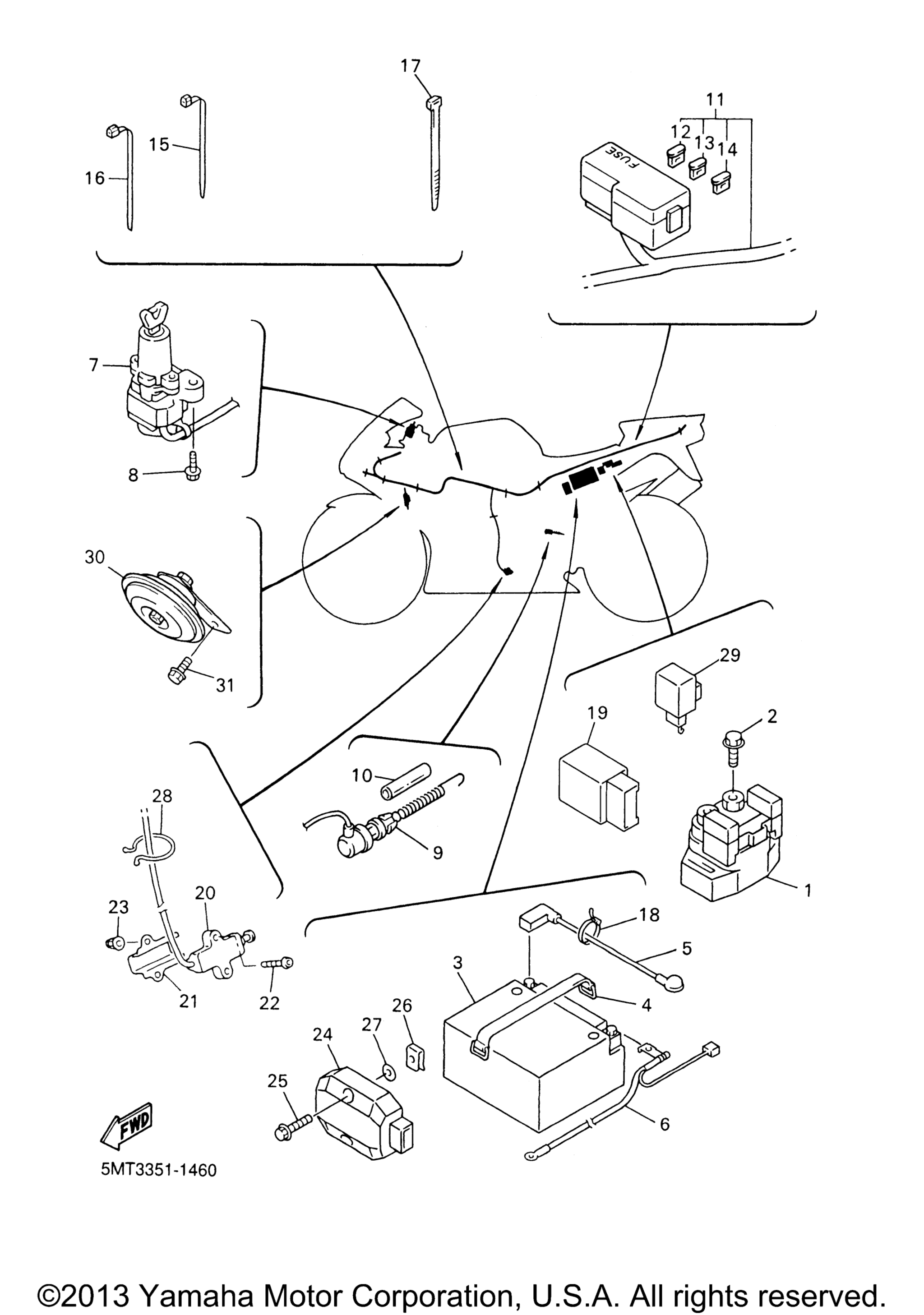

Схема электрооборудования 2 для YZFR6 (YZFR6PC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Реле стартера Yamaha art. 4YR-81940-02-00
По запросу
2
Болт с фланцем art. 95027-06008-00
По запросу
3
Battery Assy (Gt9b-4) art. GT9-B4000-00-00
По запросу
4
Band, Battery art. 5JJ-82131-00-00
По запросу
5
Wire, Plus Lead art. 5JJ-82115-00-00
По запросу
6
Wire, Minus Lead art. 5MT-82116-10-00
По запросу
7
Main Switch Steering Lock art. 5EB-82501-11-00
По запросу
8
Bolt art. 90109-08196-00
По запросу
9
Stop Switch Assy art. 3XV-82530-01-00
По запросу
10
Hose art. 90446-08001-00
По запросу
11
Wire Harness Assy art. 5MT-82590-10-00
По запросу
12
Предохранитель 15А art. 67F-82151-50-00
По запросу
13
. .Fuse (7.5A-Bl) art. 5JJ-82151-00-00
По запросу
14
Предохранитель электрический 20А Yamaha art. 5JJ-82151-20-00
от 788 ₽
15
Зажим пластиковый art. 25G-83936-01-00
По запросу
16
Зажим art. 90464-15195-00
По запросу
17
Band art. 3MA-82591-00-00
По запросу
18
Зажим art. 90464-15195-00
По запросу
19
Relay Assy (5Eb-00) art. 5EB-81950-20-00
По запросу
20
Switch, Side Stand art. 5EB-82566-01-00
По запросу
21
Plate art. 5JJ-82388-00-00
По запросу
22
Bolt, Button Head art. 92017-05030-00
По запросу
23
Гайка болта грузика вариатора Yamaha art. 95607-05200-00
По запросу
24
Rectifier & Regulator Assy art. 4JH-81960-01-00
По запросу
25
Bolt, Flange art. 95821-06025-00
По запросу
26
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
27
Washer, Plate art. 90202-05187-00
По запросу
28
Clamp art. 90465-18147-00
По запросу
29
Flasher Relay Assy art. 3GM-83350-03-00
По запросу
30
Horn art. 2KG-83371-00-00
По запросу
31
Болт Yamaha art. 95817-06010-00
от 578 ₽
