модель 2003 года
- Модель FJR1300
- Код модели FJR1300 (FJR1300R)

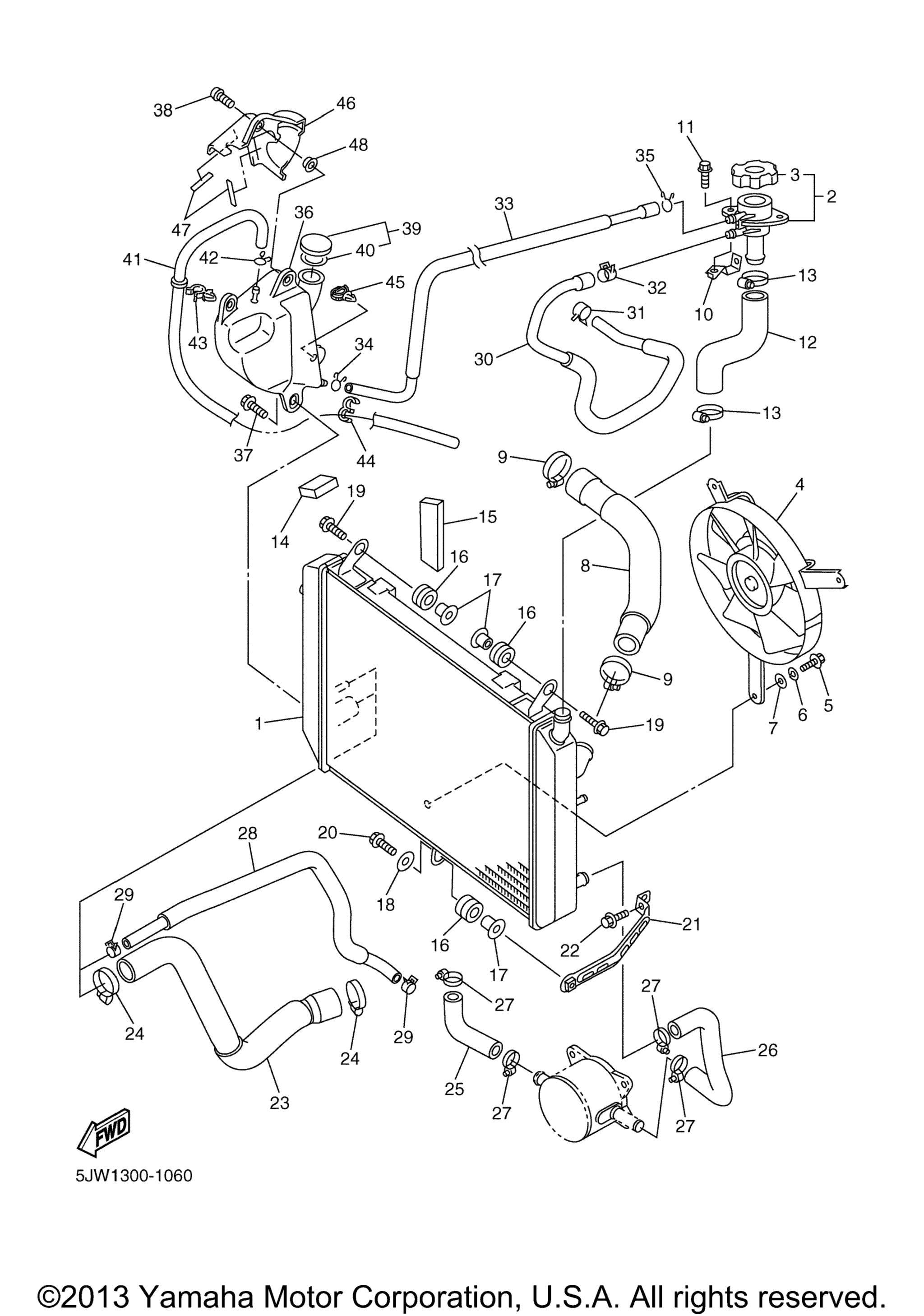

Схема шланга радиатора для FJR1300 (FJR1300R)
Схема
Детали
Номер
Наименование детали
Цена
1
Radiator Assy art. 5JW-12461-00-00
По запросу
2
Conduction Assy art. 5JW-12590-01-00
По запросу
3
Крышка радиатора Yamaha art. 1B3-12462-00-00
По запросу
4
Blower Assy art. 5JW-12405-01-00
По запросу
5
. Bolt art. 97017-06012-00
По запросу
6
Шайба Yamaha art. 92907-06100-00
от 473 ₽
7
Шайба Yamaha art. 92907-06600-00
от 221 ₽
8
Hose 5 art. 5JW-12588-00-00
По запросу
9
Hose Clamp Assy art. 90450-38040-00
По запросу
10
Bracket 1 art. 5JW-1244E-00-00
По запросу
11
Болт с фланцем art. 95027-06012-00
По запросу
12
Hose, 3 art. 5JW-1243F-00-00
По запросу
13
Hose Clamp Assy art. 90450-28001-00
По запросу
14
Damper, Air Shroud 2 art. 5JW-12659-00-00
По запросу
15
Damper, Air Shroud 3 art. 5JW-12668-00-00
По запросу
16
Grommet art. 90480-15363-00
По запросу
17
Collar art. 90387-06039-00
По запросу
18
Washer, Plate art. 90201-063J2-00
По запросу
19
Болт Yamaha art. 95817-06030-00
от 525 ₽
20
Bolt, Flange art. 95821-06025-00
По запросу
21
Stay, Radiator art. 5JW-12464-10-00
По запросу
22
Болт с фланцем art. 95817-06012-00
По запросу
23
Hose 6 art. 5JW-12589-00-00
По запросу
24
Hose Clamp Assy art. 90450-38040-00
По запросу
25
Hose 7 art. 5JW-12551-00-00
По запросу
26
Hose 8 art. 5JW-12552-00-00
По запросу
27
Hose Clamp Assy art. 90450-22M14-00
По запросу
28
Hose 1 art. 5JW-1243A-00-00
По запросу
29
Clip art. 90467-10135-00
По запросу
30
Hose 2 art. 5JW-1243E-00-00
По запросу
31
Clip art. 90467-10135-00
По запросу
32
Clip art. 90467-13133-00
По запросу
33
Hose, 4 art. 5JW-1244G-00-00
По запросу
34
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
35
Clip art. 90467-100A1-00
По запросу
36
Tank, Recovery art. 5JW-21871-01-00
По запросу
37
Bolt art. 97017-06012-00
По запросу
38
Bolt, With Washer art. 90119-06063-00
По запросу
39
Крышка расширительного бачка Yamaha art. 1AA-21815-00-00
от 1 491 ₽
40
. .Gasket art. 1AA-21874-00-00
По запросу
41
Hose art. 90445-09009-00
По запросу
42
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
43
Clamp art. 90464-09129-00
По запросу
44
Clamp art. 90464-60067-00
По запросу
45
Зажим-клипса Yamaha art. 90464-13249-00
от 578 ₽
46
Bracket, Recovery Tank art. 5JW-21873-00-00
По запросу
47
Damper art. 5DM-28371-00-00
По запросу
48
Collar art. 90387-06107-00
По запросу
