модель 2003 года
- Модель FJR1300
- Код модели FJR1300 (FJR1300R)

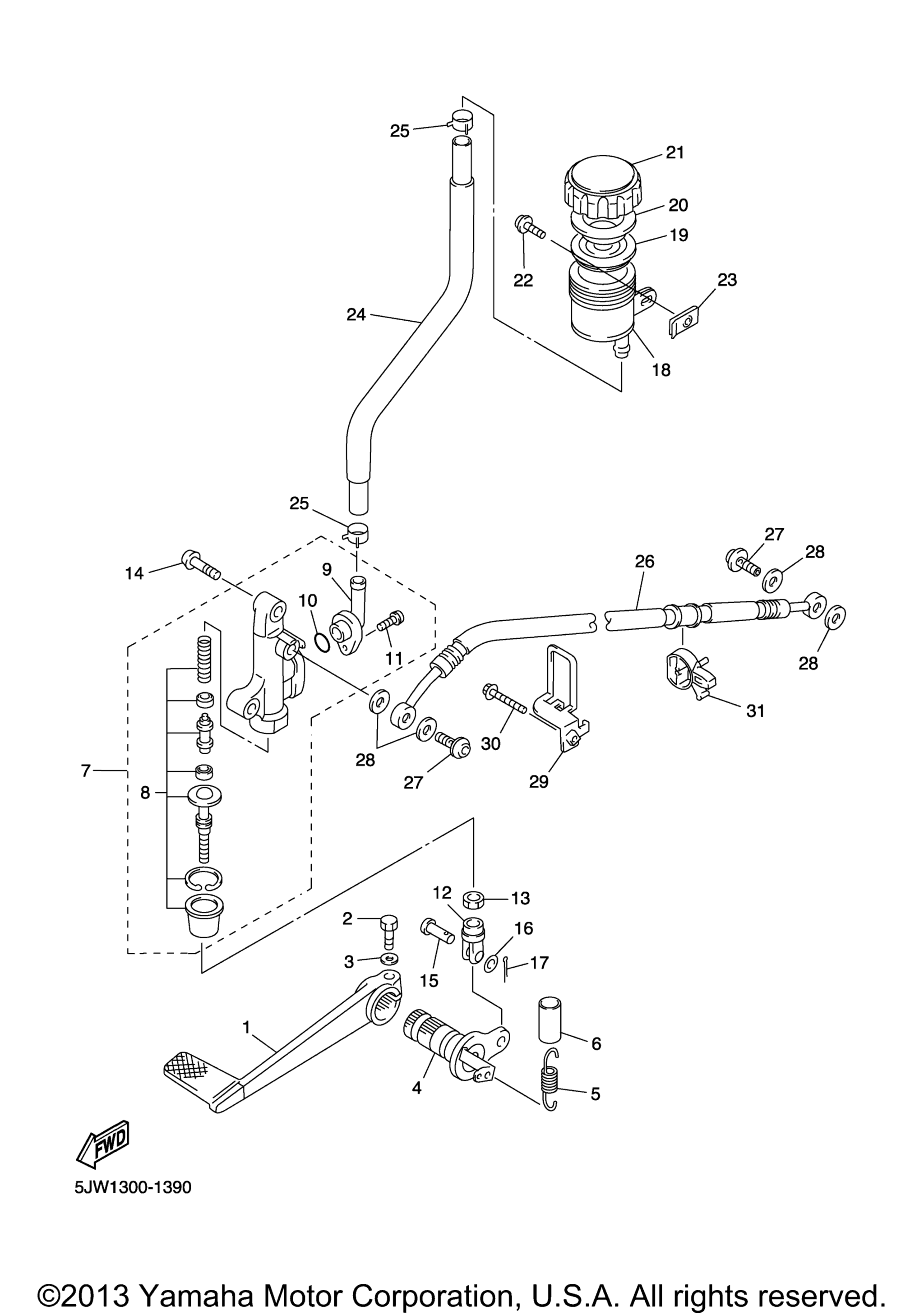

Схема заднего главного цилиндра тормоза для FJR1300 (FJR1300R)
Схема
Детали
Номер
Наименование детали
Цена
1
Pedal, Brake art. 5JW-27211-00-00
По запросу
2
Bolt art. 90109-06468-00
По запросу
3
Шайба Yamaha art. 92990-06600-00
от 420 ₽
4
Shaft, Brake Pedal art. 5JW-27212-01-00
По запросу
5
Spring, Tension art. 90506-25001-00
По запросу
6
Hose art. 90446-17346-00
По запросу
7
Rr. Master Cylinder Assy art. 5JW-2583V-00-00
По запросу
8
. .Cylinder Kit, Master art. 5JW-W0042-50-00
По запросу
9
. .Joint art. 3LN-2582A-00-00
По запросу
10
. .O-Ring art. 3LN-2585F-00-00
По запросу
11
. Screw, Set art. 3LN-2585H-00-00
По запросу
12
Joint art. 4XV-27222-01-00
По запросу
13
Nut art. 95317-08700-00
По запросу
14
Bolt, Button Head art. 92017-08030-00
По запросу
15
Pin art. 91701-06018-00
По запросу
16
Шайба Yamaha art. 92907-06200-00
от 168 ₽
17
Штифт-фиксатор Yamaha art. 91490-16020-00
По запросу
18
Tank, Reservoir art. 31A-25894-01-00
По запросу
19
Diaphragm, Reservoir art. 360-25854-01-00
По запросу
20
Bush,Diaphragm art. 2GU-25855-00-00
По запросу
21
Cap, Reservoir art. 2KF-25852-50-00
По запросу
22
Винт Yamaha art. 98517-06020-00
от 263 ₽
23
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
24
Hose, Reservoir art. 5JW-25895-00-00
По запросу
25
Clip art. 90467-14057-00
По запросу
26
Hose, Brake 5 art. 5JW-2581K-00-00
По запросу
27
Bolt, Union art. 90401-10172-00
По запросу
28
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
29
Holder, Brake Hose 2 art. 5JW-25876-00-00
По запросу
30
Болт с фланцем art. 95027-06030-00
По запросу
31
Clamp art. 90464-23239-00
По запросу
