модель 2003 года
- Модель TT-R125
- Код модели TTR125E_LE (TTR125ER)

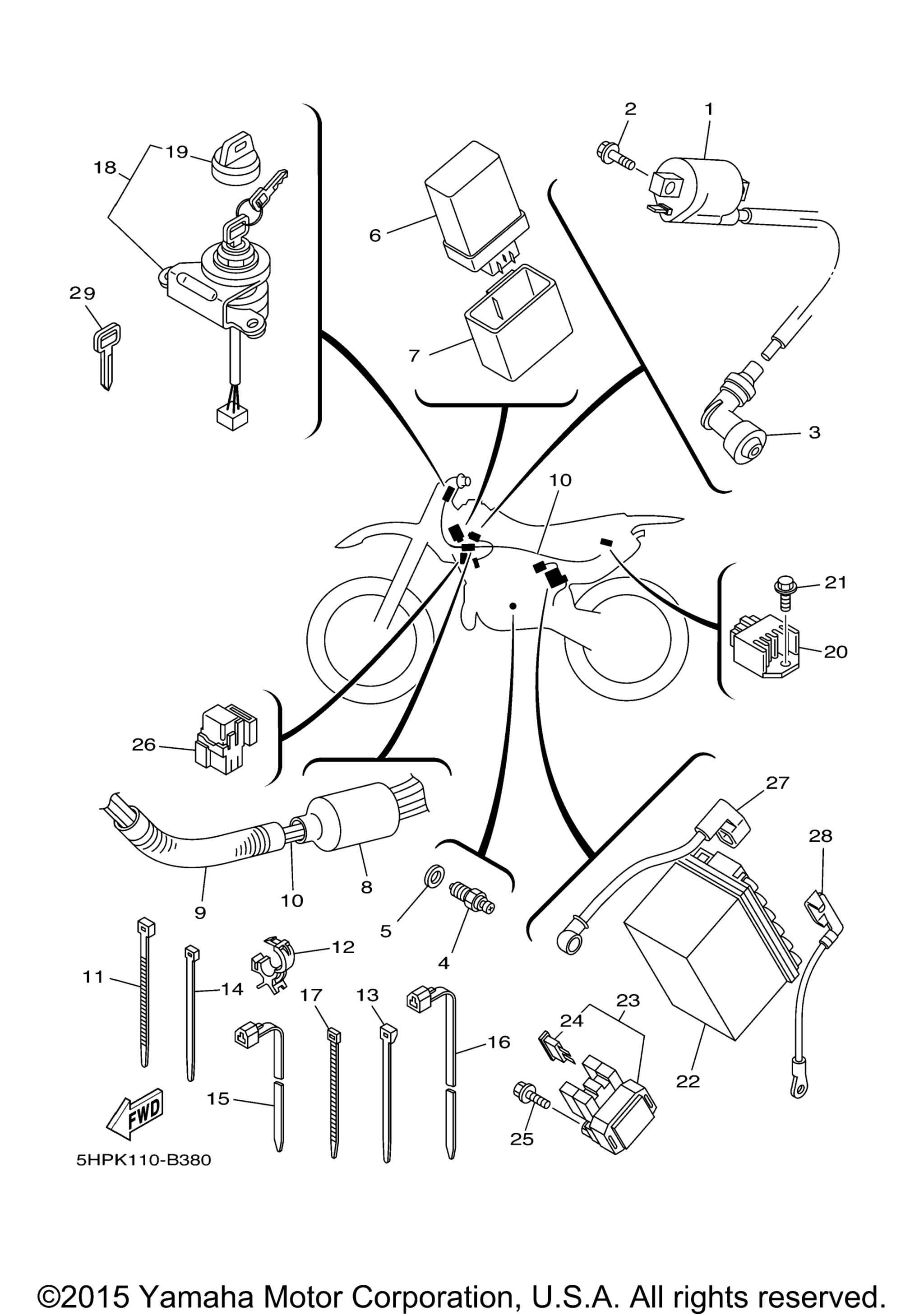

Схема электрооборудования 1 для TTR125E_LE (TTR125ER)
Схема
Детали
Номер
Наименование детали
Цена
1
Катушка зажигания Yamaha 3KJ-82310-12-00 art. 3KJ-82310-13-00
По запросу
2
Болт с фланцем art. 90105-06696-00
По запросу
3
Plug Cap Assy art. 4BP-82370-01-00
По запросу
4
Neutral Switch Assy art. 4GY-82540-10-00
По запросу
5
Прокладка art. 90430-10148-00
По запросу
6
C.D.I. Unit Assy art. 5HP-85540-01-00
По запросу
7
Band art. 1B2-H5546-00-00
По запросу
8
Cover, Connecter art. 8Y0-82599-00-00
По запросу
9
Hose, With Spring (L=130) art. 90447-19004-00
По запросу
10
Wire Harness Assy art. 5HP-82590-10-00
По запросу
11
Clamp art. 90464-15152-00
По запросу
12
Clamp art. 90464-15192-00
По запросу
13
Clamp art. 1UA-82591-00-00
По запросу
14
Clamp 1 art. 5Y9-12491-00-00
По запросу
15
Clamp art. 90464-13077-00
По запросу
16
Зажим art. 90464-15195-00
По запросу
17
Band art. 80L-26397-00-00
По запросу
18
Main Switch Assy art. 5HP-82510-01-00
По запросу
19
Корпус ключа замка зажигания Yamaha art. 3HN-82579-00-00
По запросу
20
Rectifier & Regulator Assy art. 4CK-81960-01-00
По запросу
21
Болт с фланцем art. 95027-06012-00
По запросу
22
Battery Assy (Gs Gt4l-Bs) art. GTX-4LBS0-00-00
По запросу
23
Starter Relay Assy art. 5HH-81940-02-00
По запросу
24
Предохранитель электрический 10А Yamaha art. 42X-82151-00-00
от 578 ₽
25
Болт с фланцем art. 95027-06008-00
По запросу
26
Relay Assy (8Dm-00) art. 8DM-81950-00-00
По запросу
27
Wire, Plus Lead art. 5HP-82115-00-00
По запросу
28
Wire, Minus Lead art. 5HP-82116-00-00
По запросу
29
Blank Key (B-Type) art. 90890-56002-00
По запросу
29
Болванка ключа зажигания Yamaha art. 90890-56001-00
По запросу
