модель 2003 года
- Модель TT-R125
- Код модели TTR125E_LE (TTR125ER)

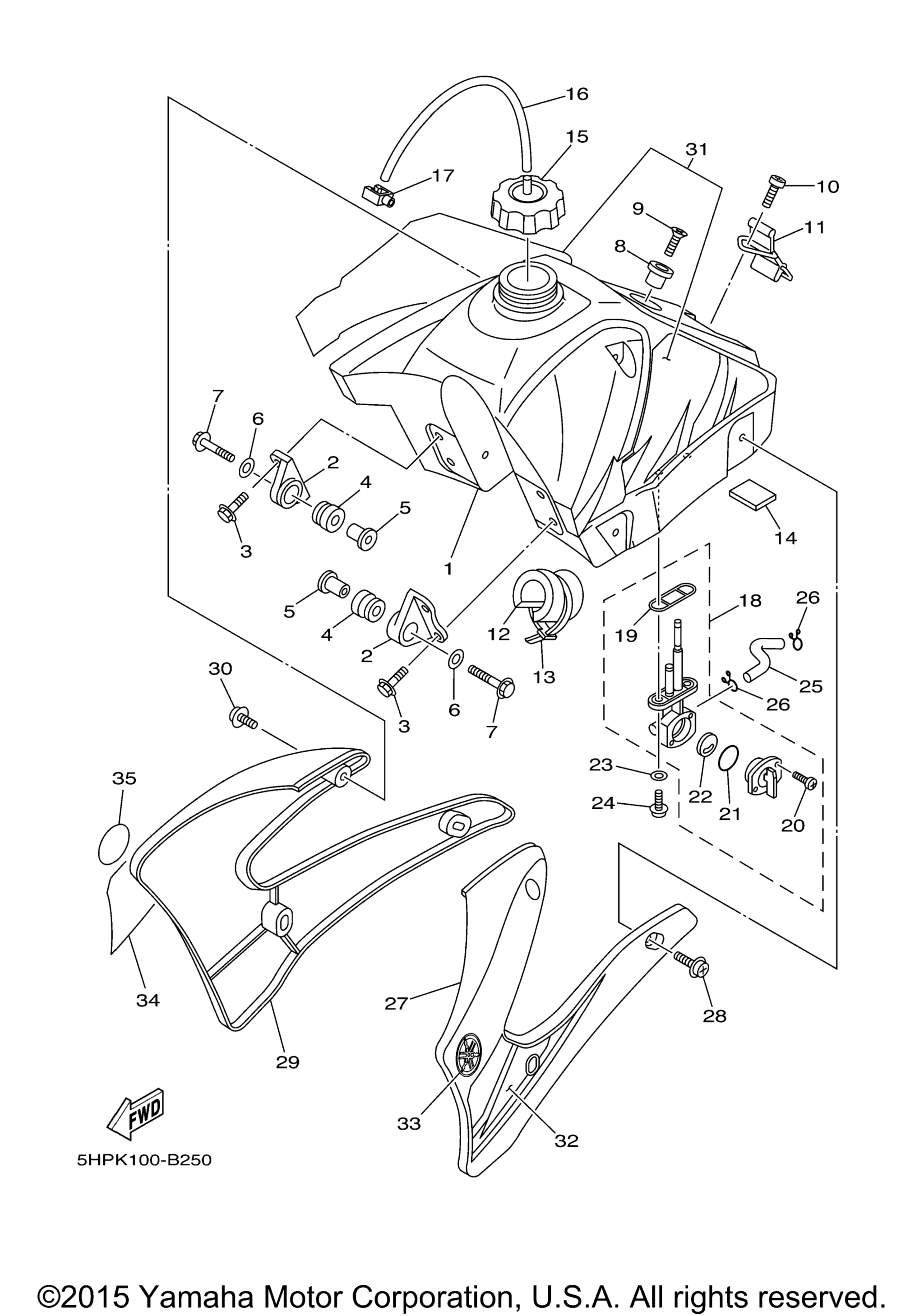

Схема топливного бака для TTR125E_LE (TTR125ER)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp art. 5HP-24110-30-00
По запросу
2
Holder, Damper art. 5XE-24144-00-00
По запросу
3
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
4
Grommet art. 90480-18549-00
По запросу
5
Washer, Special art. 3JD-24186-00-00
По запросу
6
Washer, Plate art. 90201-063J2-00
По запросу
7
Болт Yamaha art. 95817-06030-00
от 525 ₽
8
Bracket, Seat art. 4EW-2412F-00-00
По запросу
9
Screw, Flat Head art. 98707-06025-00
По запросу
10
Screw, Bind art. 98907-06020-00
По запросу
11
Band, Tank Fitting 1 art. 3SP-24173-00-00
По запросу
12
Damper, Side Cover art. 1YW-21638-00-00
По запросу
13
Clamp art. 1UA-82591-00-00
По запросу
14
Damper 1 art. 26H-21746-00-00
По запросу
15
Cap Assy art. 2FJ-24610-20-00
По запросу
16
Pipe, Breather art. 5HN-21826-00-00
По запросу
17
Clamp art. 90464-13003-00
По запросу
18
Fuel Cock Assy 1 art. 23F-24500-20-00
По запросу
19
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
20
. .Screw, Pan Head art. 98580-03008-00
По запросу
21
Уплотнительное кольцо Yamaha art. 3AJ-24534-01-00
от 473 ₽
22
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
23
Washer, Plate art. 90202-05187-00
По запросу
24
Screw art. 90149-06011-00
По запросу
25
Hose (L110) art. 90445-10752-00
По запросу
26
Clip art. 90467-100A1-00
По запросу
27
Scoop, Air 1 art. 5HP-2137W-00-00
По запросу
28
Screw, With Washer art. 90159-06182-00
По запросу
29
Scoop, Air 2 art. 5HP-2137X-00-00
По запросу
30
Screw, With Washer art. 90159-06182-00
По запросу
31
Graphic Set art. 5HP-24240-30-00
По запросу
32
Graphic 1 art. 5HP-2137N-31-00
По запросу
33
Tuning Fork Mark art. 5HP-2175C-00-00
По запросу
34
Graphic 2 art. 5HP-2137P-31-00
По запросу
35
Tuning Fork Mark art. 5HP-2175C-00-00
По запросу
