модель 2003 года
- Модель V-max
- Код модели V-MAX (VMX1200R)

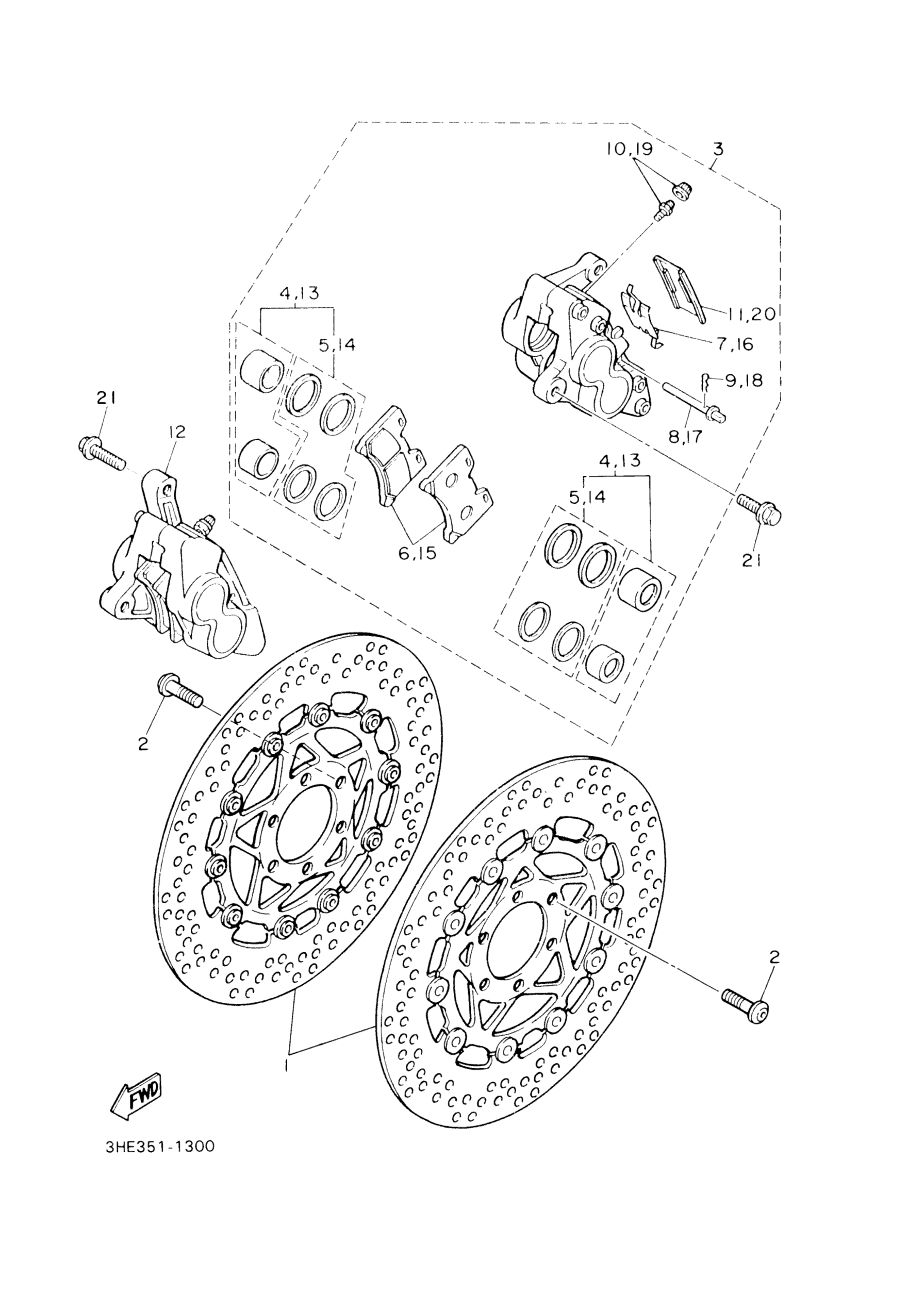

Схема переднего суппорта тормоза для V-MAX (VMX1200R)
Схема
Детали
Номер
Наименование детали
Цена
1
Disk Brake Assy art. 3LR-2581T-01-00
По запросу
2
Bolt art. 90111-08057-00
По запросу
3
Caliper Assy (Left) art. 3JP-2580T-00-00
По запросу
4
. Piston Assy, Caliper art. 3HE-W0057-50-00
По запросу
5
. . Caliper Seal Kit art. 3HE-W0047-50-00
По запросу
6
. . Brake Pad Kit art. 3GM-W0045-03-00
По запросу
7
. Support, Pad art. 3GM-25919-00-00
По запросу
8
. .Pin, Pad art. 3HE-25924-00-00
По запросу
9
. .Clip art. 3GM-25925-00-00
от 1 800 ₽
10
. .Bleed Screw Kit art. 1J3-W0048-00-00
По запросу
11
. Cover, Dust art. 1KT-25836-01-00
По запросу
12
Caliper Assy (Right) art. 3JP-2580U-00-00
По запросу
13
. Piston Assy, Caliper art. 3HE-W0057-50-00
По запросу
14
. . Caliper Seal Kit art. 3HE-W0047-50-00
По запросу
15
. . Brake Pad Kit art. 3GM-W0045-03-00
По запросу
16
. Support, Pad art. 3GM-25919-00-00
По запросу
17
. .Pin, Pad art. 3HE-25924-00-00
По запросу
18
. .Clip art. 3GM-25925-00-00
от 1 800 ₽
19
. .Bleed Screw Kit art. 1J3-W0048-00-00
По запросу
20
. Cover, Dust art. 1KT-25836-01-00
По запросу
21
Bolt, Flange art. 90105-10638-00
По запросу
