модель 2003 года
- Модель V-max
- Код модели V-MAX (VMX1200R)

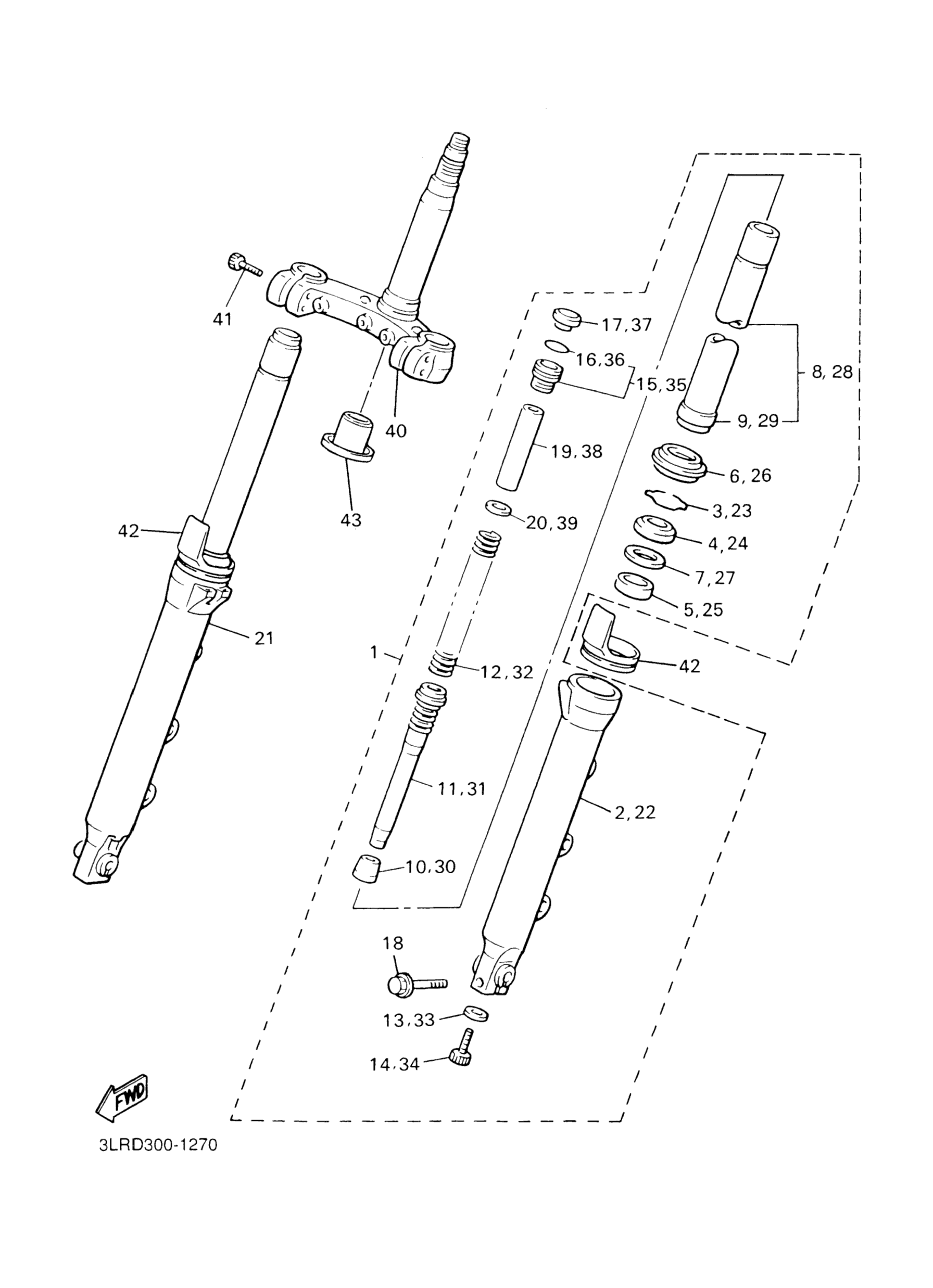

Схема передней вилки для V-MAX (VMX1200R)
Схема
Детали
Номер
Наименование детали
Цена
1
Front Fork Assy (L.H) art. 5GK-23102-00-00
По запросу
2
. .Tube, Outer (Left) art. 5GK-23126-10-00
По запросу
3
Кольцо стопорное Yamaha art. 4V4-23153-L0-00
По запросу
4
Сальник пера вилки Yamaha art. 4PU-23145-01-00
от 2 856 ₽
5
. . .Metal, Slide 1 art. 5EB-23125-00-00
По запросу
6
Сальник пера вилки Yamaha art. 4PU-23144-00-00
от 2 762 ₽
7
. ..Washer, Oil Seal art. 4V4-23146-L0-00
По запросу
8
. Inner Tube Comp. 1 art. 3LR-23110-01-00
По запросу
9
. . . . Piston, Front Fork art. 5EB-23171-00-00
По запросу
10
. .Spindle, Taper art. 3GM-23173-00-00
По запросу
11
. .Cylinder Comp., Front Fork art. 3LR-23170-20-00
По запросу
12
. .Spring, Front Fork art. 3LR-23141-00-00
По запросу
13
. .Gasket art. 509-23158-L0-00
По запросу
14
. .Bolt, Hexagon Socket Head art. 3D8-23181-00-00
По запросу
15
. Bolt, Cap art. 3LR-23111-00-00
По запросу
16
. . ..O-Ring art. 4V4-23188-L1-00
По запросу
17
. Cap, Front Fork art. 3LR-23168-00-00
По запросу
18
. . Bolt, Flange art. 95814-08045-00
По запросу
19
. Spacer art. 3YF-23118-00-00
По запросу
20
. Washer, Spring Upper art. 3LR-23149-00-00
По запросу
21
Front Fork Assy (R.H) art. 5GK-23103-00-00
По запросу
22
. .Tube, Outer (Right) art. 5GK-23136-10-00
По запросу
23
Кольцо стопорное Yamaha art. 4V4-23153-L0-00
По запросу
24
Сальник пера вилки Yamaha art. 4PU-23145-01-00
от 2 856 ₽
25
. . .Metal, Slide 1 art. 5EB-23125-00-00
По запросу
26
Сальник пера вилки Yamaha art. 4PU-23144-00-00
от 2 762 ₽
27
. ..Washer, Oil Seal art. 4V4-23146-L0-00
По запросу
28
. Inner Tube Comp. 1 art. 3LR-23110-01-00
По запросу
29
. . . . Piston, Front Fork art. 5EB-23171-00-00
По запросу
30
. .Spindle, Taper art. 3GM-23173-00-00
По запросу
31
. .Cylinder Comp., Front Fork art. 3LR-23170-20-00
По запросу
32
. .Spring, Front Fork art. 3LR-23141-00-00
По запросу
33
. .Gasket art. 509-23158-L0-00
По запросу
34
. .Bolt, Hexagon Socket Head art. 3D8-23181-00-00
По запросу
35
. Bolt, Cap art. 3LR-23111-00-00
По запросу
36
. . ..O-Ring art. 4V4-23188-L1-00
По запросу
37
. Cap, Front Fork art. 3LR-23168-00-00
По запросу
38
. Spacer art. 3YF-23118-00-00
По запросу
39
. Washer, Spring Upper art. 3LR-23149-00-00
По запросу
40
Under Bracket Comp. art. 3LR-23340-10-00
По запросу
41
Bolt art. 91314-08032-00
По запросу
42
Cover art. 4PU-2331G-00-00
По запросу
43
Cover, Under 1 art. 4KM-23123-01-00
По запросу
