модель 2003 года
- Модель V-max
- Код модели V-MAX (VMX12RC) CA

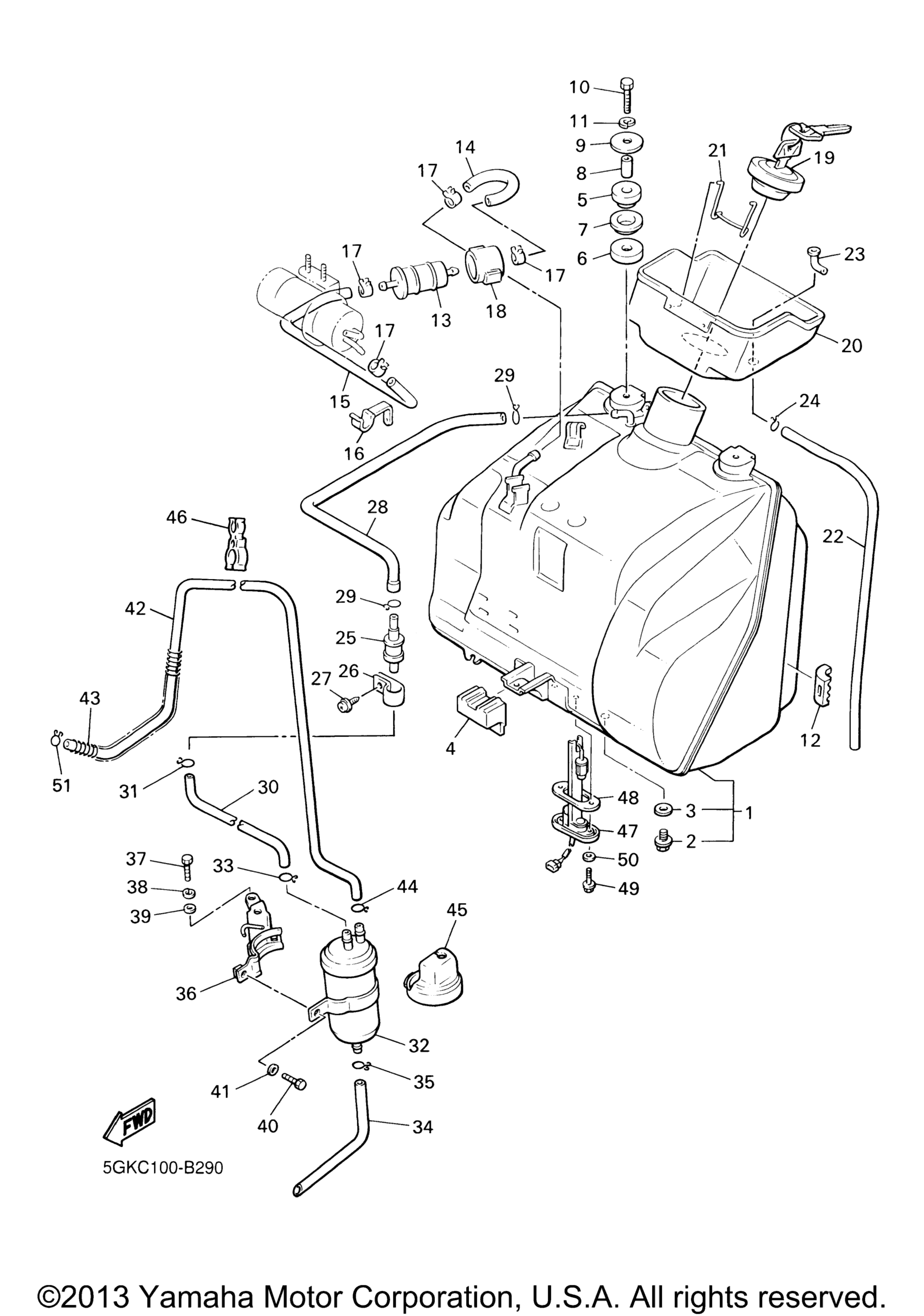

Схема топливного бака для V-MAX (VMX12RC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp YB art. 1FK-24110-10-33
По запросу
2
Болт Yamaha 95801-08012-00 art. 95817-08012-00
По запросу
3
Шайба Yamaha art. 90201-08087-00
от 578 ₽
4
Damper, Locating 1 art. 1FK-24181-00-00
По запросу
5
Damper, Locating 2 art. 1FK-24182-00-00
По запросу
6
Damper, Seat art. 23T-24183-00-00
По запросу
7
Washer, Special art. 1FK-24724-01-00
По запросу
8
Collar art. 90387-06387-00
По запросу
9
Washer, Plate art. 90201-065G8-00
По запросу
10
Болт Yamaha art. 97017-06030-00
По запросу
11
Шайба Yamaha art. 92907-06600-00
от 221 ₽
12
Damper, Locating 4 art. 1FK-24184-00-00
По запросу
13
Filter Assy art. 1FK-24560-10-00
По запросу
14
Pipe 4 art. 1FK-24314-00-00
По запросу
15
Pipe 5 art. 1FK-24315-00-00
По запросу
16
Clamp art. 90464-13M34-00
По запросу
17
Clip art. 90467-13133-00
По запросу
18
Bracket, Filter art. 1FK-24566-00-00
По запросу
19
Cap Assy art. 54K-24602-10-00
По запросу
20
Cover, Filler art. 1FK-2414A-00-00
По запросу
21
Spring art. 1FK-24393-00-00
По запросу
22
Шланг ( 1,5 м ) Yamaha art. 90445-084J0-00
от 2 006 ₽
23
Pipe, Joint 1 art. 1FK-24376-00-00
По запросу
24
Зажим art. 90467-08021-00
По запросу
25
Roll Over Valve Assy art. 4WM-24180-00-00
По запросу
26
Зажим Yamaha art. 90464-15014-00
По запросу
27
Screw, Tapping art. 97707-50612-00
По запросу
28
Pipe, Fuel 1 art. 1FK-24311-02-00
По запросу
29
Clip art. 90467-100A1-00
По запросу
30
Pipe 6 art. 1JH-24316-02-00
По запросу
30
Hose (L590) art. 90445-113K3-00
По запросу
31
Clip art. 90467-100A1-00
По запросу
32
Canister Assy art. 1JH-24170-00-00
По запросу
33
Clip art. 90467-100A1-00
По запросу
34
Pipe, Suction 1 art. 1JH-24335-00-00
По запросу
35
Clip art. 90467-11106-00
По запросу
36
Canister Holder Assy art. 1JH-24190-00-00
По запросу
36
Holder art. 1FK-2419A-00-00
По запросу
37
Болт art. 97017-06016-00
По запросу
38
Шайба Yamaha art. 92907-06600-00
от 221 ₽
39
Шайба Yamaha art. 92907-06200-00
от 168 ₽
40
Bolt art. 97017-06014-00
По запросу
41
Шайба Yamaha art. 92907-06600-00
от 221 ₽
42
Hose (L500) art. 90445-11M71-00
По запросу
43
Пружина трубка карбюратора Yamaha art. 90501-08668-00
По запросу
44
Clip art. 90467-100A1-00
По запросу
45
Cover, Canister art. 1JH-2419E-00-00
По запросу
46
Clamp art. 90464-20070-00
По запросу
47
Sender Unit Assy, Fuel Meter art. 1FK-85752-02-00
По запросу
48
Gasket, Sender Unit art. 42X-85753-00-00
По запросу
49
Screw art. 90149-06011-00
По запросу
50
Washer, Plate art. 90202-05187-00
По запросу
51
Clip art. 90467-100A1-00
По запросу
