модель 2003 года
- Модель V-max
- Код модели V-MAX (VMX12RC) CA

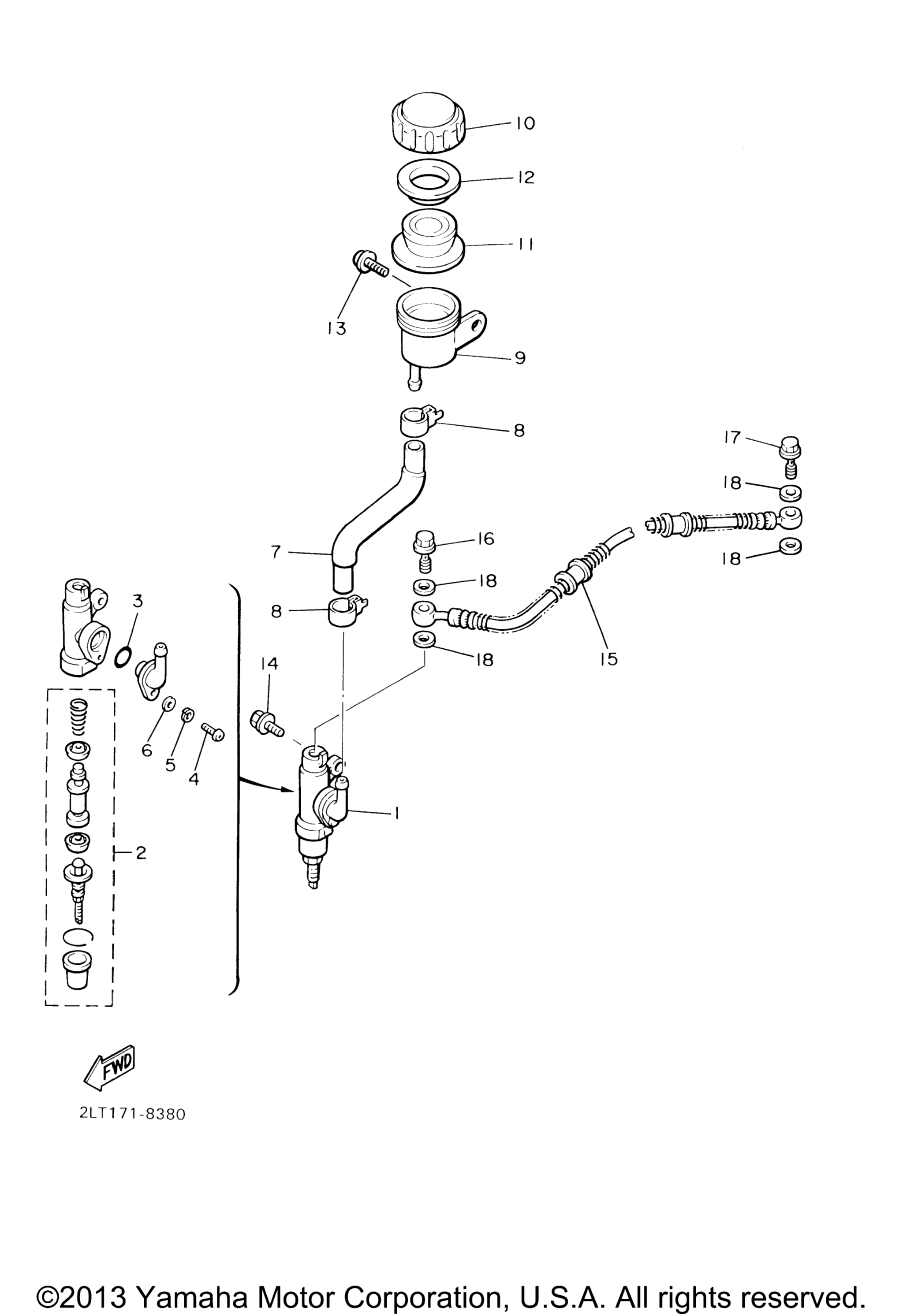

Схема заднего главного цилиндра тормоза для V-MAX (VMX12RC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Master Cylinder Assy art. 1FK-25850-50-00
По запросу
2
. .Cylinder Kit, Master art. 1FK-W0042-50-00
По запросу
3
Кольцо резиновое Yamaha art. 93210-15566-00
от 882 ₽
4
Винт, головка поддона art. 98517-04012-00
от 8 900 ₽
Аналог
8 900 ₽
Требуется 1 шт.
5
Шайба Yamaha art. 92990-04100-00
от 168 ₽
6
. . Washer, Plate art. 92990-04600-00
По запросу
7
Hose, Reservoir art. 1FK-25895-00-00
По запросу
8
Clip art. 90467-14057-00
По запросу
9
Tank, Reservoir art. 31A-25894-01-00
По запросу
10
Cap, Reservoir art. 2KF-25852-50-00
По запросу
11
Diaphragm, Reservoir art. 360-25854-01-00
По запросу
12
Bush, Diaphragm art. 2GU-25855-00-00
По запросу
13
Винт Yamaha art. 98517-06020-00
от 263 ₽
14
Bolt, Flange art. 90105-081A1-00
По запросу
15
Hose, Brake art. 1FK-25874-03-00
По запросу
16
Болт, штуцер art. 90401-10159-00
По запросу
17
Болт, штуцер art. 90401-10159-00
По запросу
18
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
