модель 2004 года
- Модель FZ1 / FZ1000
- Код модели FZ-1 (FZS1SC) CA

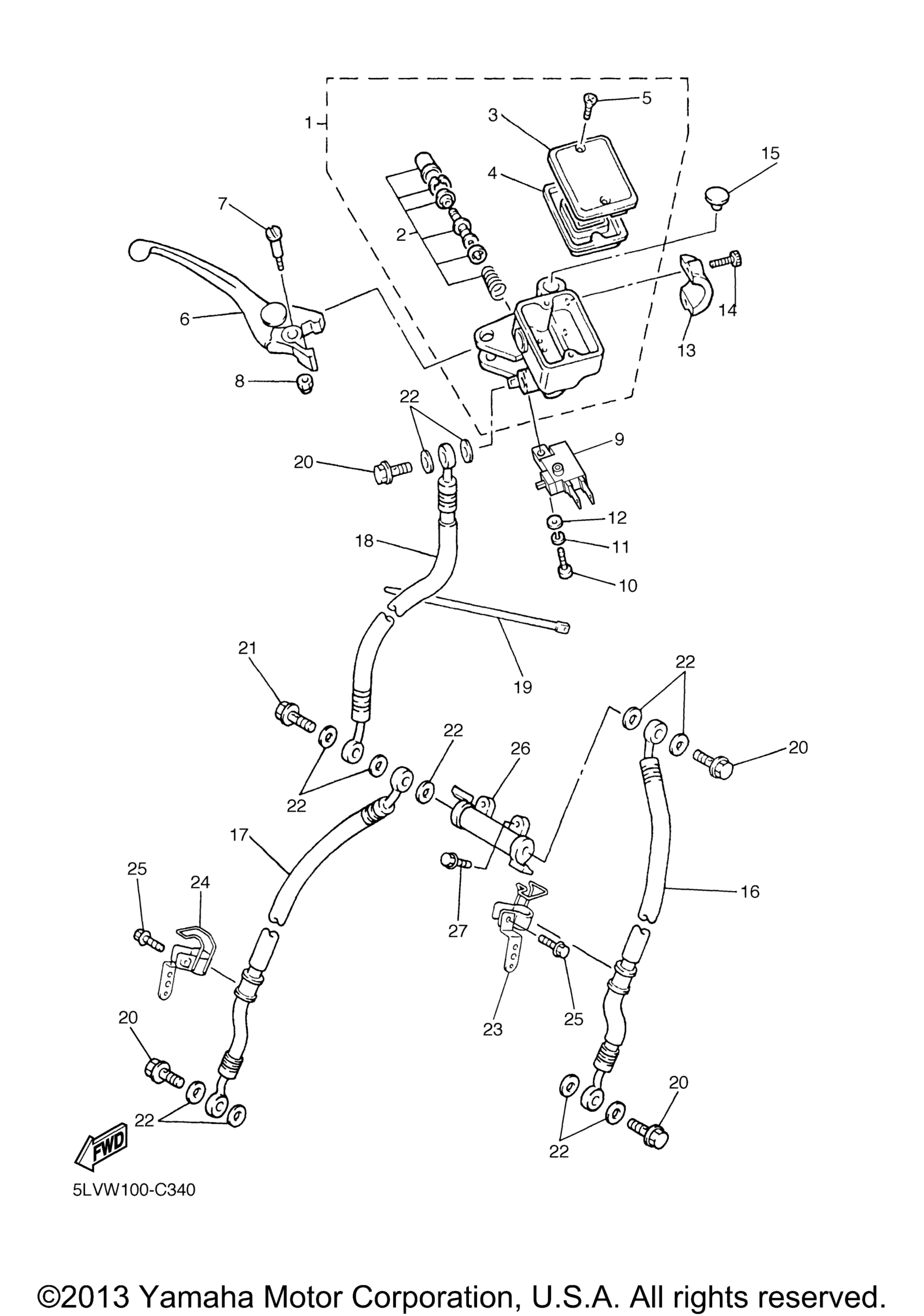

Схема переднего главного цилиндра тормоза для FZ-1 (FZS1SC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Master Cylinder Sub Assy art. 5DM-W2587-01-00
По запросу
2
. .Cylinder Kit, Master art. 5DM-W0041-50-00
По запросу
3
. .Reservoir Cap Set art. 4HM-W2585-01-00
По запросу
4
. .Diaphragm, Reservoir art. 4HM-25854-00-00
По запросу
5
Винт плоская головка Yamaha art. 98707-04012-00
По запросу
6
Lever 2 art. 5EB-83922-01-00
По запросу
7
Bolt, Lever art. 3FV-2589F-00-00
По запросу
8
Гайка Yamaha art. 95617-06100-00
от 368 ₽
9
Выключатель стоп-сигнала Yamaha art. 4HM-83980-00-00
По запросу
10
Screw, Pan Head art. 98511-04012-00
По запросу
11
Шайба Yamaha art. 92990-04100-00
от 168 ₽
12
Washer, Plate art. 92990-04600-00
По запросу
13
Bracket, Master Cylinder art. 4HM-25867-00-00
По запросу
14
Болт art. 91317-06020-00
По запросу
15
Plug art. 90338-09012-00
По запросу
16
Hose, Brake 1 art. 5LV-25872-01-00
По запросу
17
Hose, Brake 2 art. 5LV-25873-01-00
По запросу
18
Hose, Brake art. 5LV-25874-01-00
По запросу
19
Band art. 1UA-82591-00-00
По запросу
20
Болт, штуцер art. 90401-10159-00
По запросу
21
Bolt, Union art. 90401-10038-00
По запросу
22
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
23
Holder, Brake Hose 1 art. 5LV-25875-20-00
По запросу
24
Holder, Brake Hose 2 art. 5LV-25876-20-00
По запросу
25
Bolt, Flange art. 90105-060A0-00
По запросу
26
Joint art. 42H-25885-01-00
По запросу
27
Bolt, Flange art. 95027-06020-00
По запросу
