модель 2004 года
- Модель FZ1 / FZ1000
- Код модели FZ-1 (FZS1SC) CA

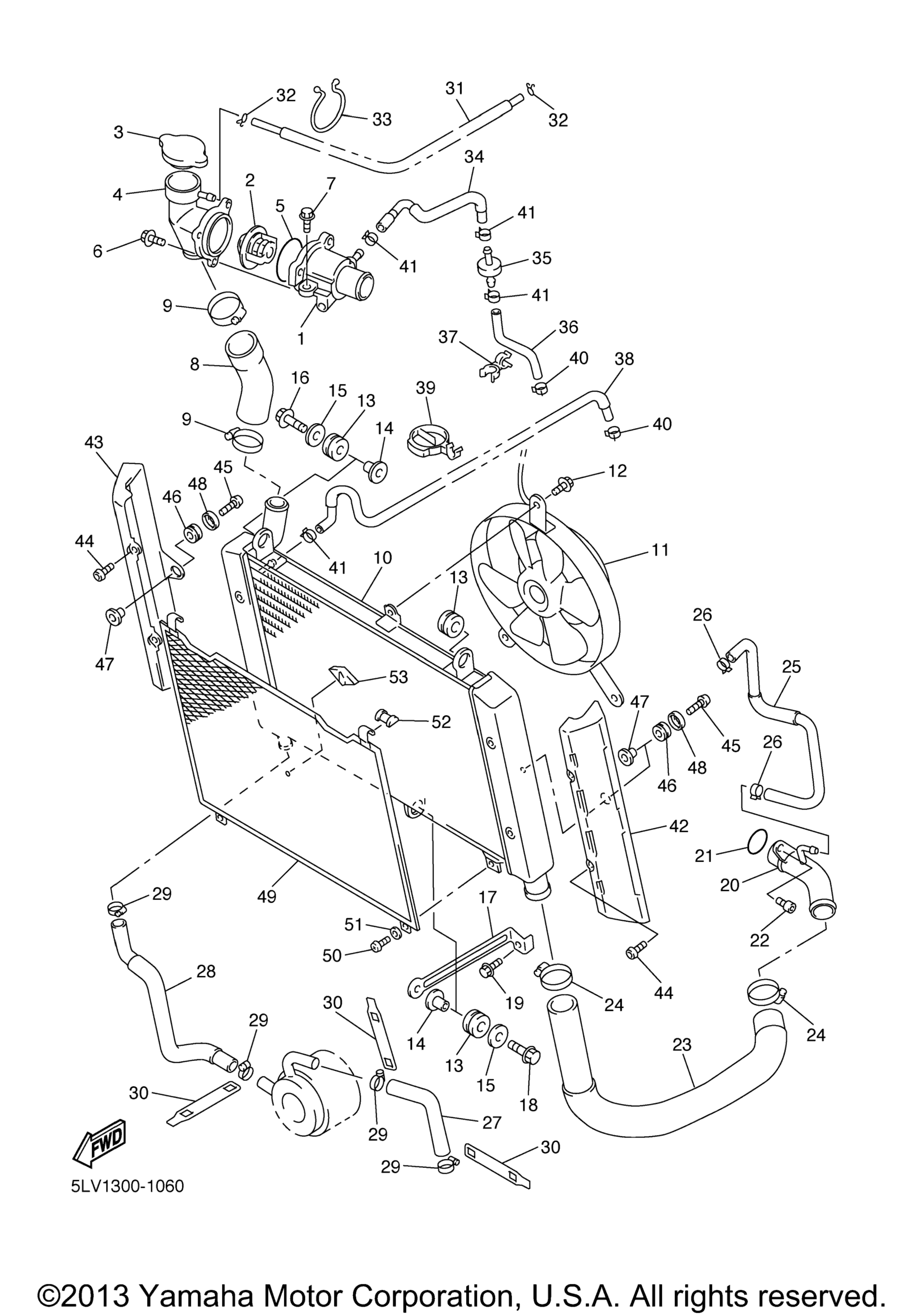

Схема шланга радиатора для FZ-1 (FZS1SC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Housing, Thermostat art. 5LV-12417-00-00
По запросу
2
Thermostat art. 5LP-12411-01-00
По запросу
3
Крышка радиатора Yamaha art. 4FL-12462-00-00
По запросу
4
Supt, Filler Neck art. 1AE-12591-01-00
По запросу
5
Кольцо Yamaha art. 93210-49046-00
от 160 ₽
Аналог
Кольцо уплотнительное крышки тяги переключения передач для Yamaha 6-90/F6-100, Skipper
art. SK93210-49046
160 ₽
Требуется 1 шт.
6
Болт с фланцем Yamaha art. 95817-06020-00
от 250 ₽
7
Болт с фланцем art. 95027-06012-00
По запросу
8
Hose 8 art. 5LV-12552-00-00
По запросу
9
Hose Clamp Assy art. 90450-38040-00
По запросу
10
Radiator Assy art. 5LV-12461-00-00
По запросу
11
Blower Assy art. 5LV-12405-00-00
По запросу
12
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
13
Grommet art. 90480-15363-00
По запросу
14
.Collar art. 90387-07391-00
По запросу
15
Washer, Plate art. 90201-063J2-00
По запросу
16
Bolt, Flange art. 95822-06025-00
По запросу
17
Stay, Radiator art. 5LV-12464-00-00
По запросу
18
Bolt, Flange art. 95822-06025-00
По запросу
19
Болт с фланцем art. 95817-06012-00
По запросу
20
Pipe 4 art. 5LV-12484-00-00
По запросу
21
O-Ring art. 93210-23787-00
По запросу
22
Болт Yamaha art. 91317-06012-00
По запросу
23
Hose 7 art. 5LV-12551-00-00
По запросу
24
Hose Clamp Assy art. 90450-38040-00
По запросу
25
Hose 1 art. 5LV-1243A-10-00
По запросу
26
Clip art. 90467-10135-00
По запросу
27
Hose 5 art. 5LV-12588-00-00
По запросу
28
Hose 6 art. 5LV-12589-00-00
По запросу
29
Hose Clamp Assy art. 90450-22M14-00
По запросу
30
Cover 3 art. 5LV-1246F-00-00
По запросу
31
Hose 1 art. 5LV-12576-00-00
По запросу
32
Зажим Yamaha art. 90467-08003-00
от 1 190 ₽
33
Clamp art. 90464-44109-00
По запросу
34
Hose 2 art. 5LV-1243E-00-00
По запросу
35
Strainer Assy art. 5LV-12470-00-00
По запросу
36
Hose, 4 art. 5LV-1244G-00-00
По запросу
37
Clamp art. 90464-10186-00
По запросу
38
Hose,3 art. 5LV-1243F-00-00
По запросу
39
Clamp art. 90464-36001-00
По запросу
40
Зажим, пружинный art. 90467-06194-00
По запросу
41
Clip art. 90467-08092-00
По запросу
42
Radiator Cover Assy 1 art. 5LV-1240J-00-00
По запросу
43
Radiator Cover Assy 2 art. 5LV-1240K-00-00
По запросу
44
Bolt, Button Head art. 92014-06016-00
По запросу
45
Bolt, Button Head art. 92014-06025-00
По запросу
46
Grommet art. 90480-12596-00
По запросу
47
Collar art. 90387-067W9-00
По запросу
48
Washer art. 90209-06008-00
По запросу
49
Cover, Radiator art. 5LV-12467-00-00
По запросу
50
Screw, Pan Head art. 98507-06014-00
По запросу
51
Шайба Yamaha art. 92907-06600-00
от 221 ₽
52
Gasket art. 1UF-12435-00-00
По запросу
53
Damper, Radiator art. 5LV-12465-00-00
По запросу
