модель 2004 года
- Модель Road Star
- Код модели ROAD STAR (XV17AS)

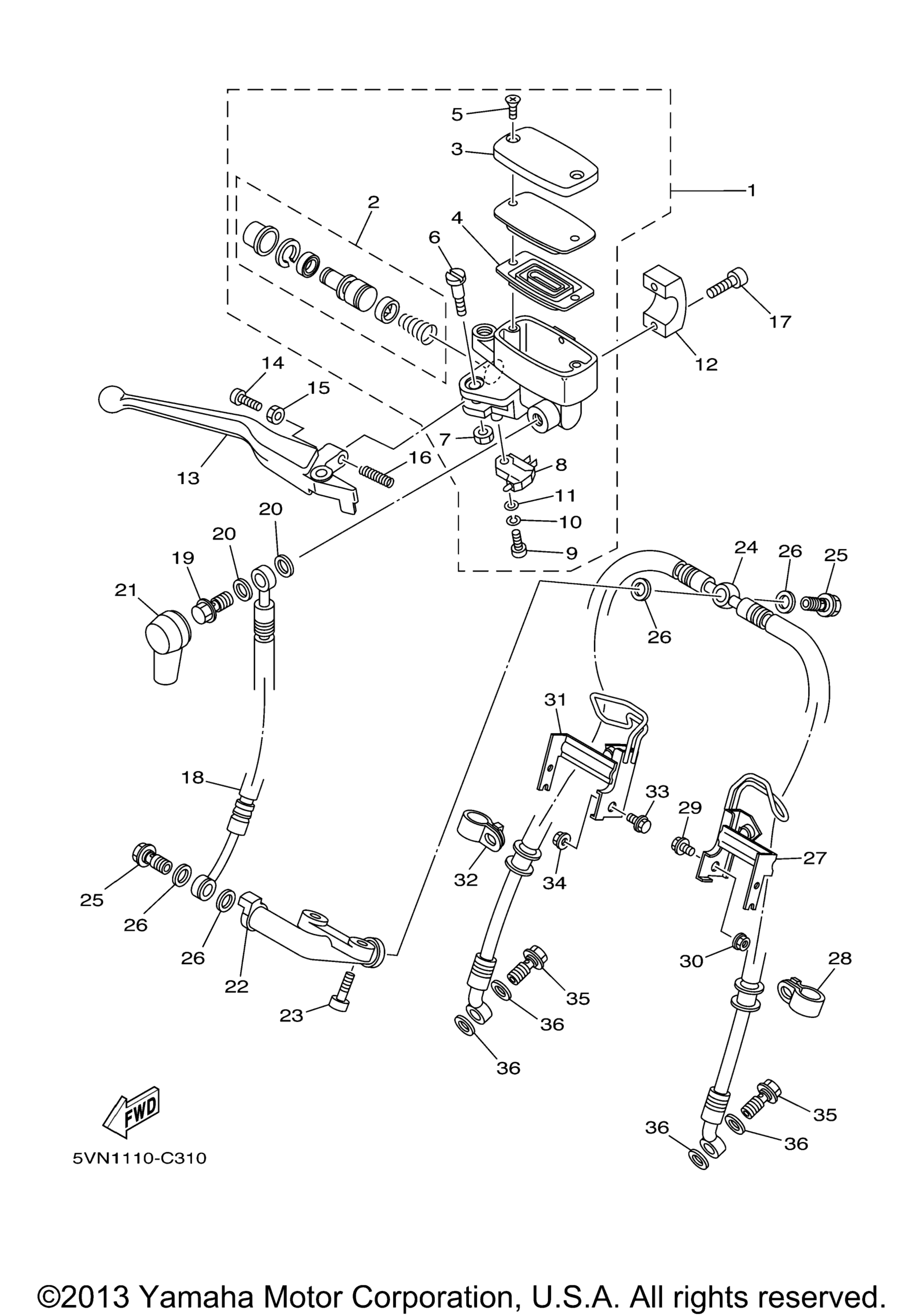

Схема переднего главного цилиндра тормоза для ROAD STAR (XV17AS)
Схема
Детали
Номер
Наименование детали
Цена
1
Master Cylinder Sub Assy art. 5PX-W2587-01-00
По запросу
2
. .Cylinder Kit, Master art. 5PX-W0041-00-00
По запросу
3
. .Reservoir Cap Set art. 4NK-W2585-01-00
По запросу
4
. .Diaphragm, Reservoir art. 4NK-25854-00-00
По запросу
5
. .Screw art. 3D8-2589H-10-00
По запросу
6
. .Bolt, Lever art. 4NK-2589F-00-00
По запросу
7
. Nut, U art. 95604-06100-00
По запросу
8
Выключатель стоп-сигнала Yamaha art. 4HM-83980-00-00
По запросу
9
. .Screw, Pan Head art. 98511-04012-00
По запросу
10
Шайба Yamaha art. 92990-04100-00
от 168 ₽
11
. Washer, Plate art. 92990-04600-00
По запросу
12
Bracket, Master Cylinder art. 4NK-25867-00-00
По запросу
13
Lever 2 art. 5VN-83922-00-00
По запросу
14
Screw art. 90149-06131-00
По запросу
15
Nut art. 90170-06010-00
По запросу
16
Spring, Compression art. 90501-10312-00
По запросу
17
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
18
Hose, Brake 1 art. 5VN-25872-01-00
По запросу
19
Болт, штуцер art. 90401-10159-00
По запросу
20
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
21
Boot, Master Cylinder art. 4L0-25862-01-00
По запросу
22
Joint art. 4NK-25885-00-00
По запросу
23
Болт art. 91317-06020-00
По запросу
24
Hose, Brake 2 art. 5VN-25873-00-00
По запросу
25
Болт, штуцер art. 90401-10159-00
По запросу
26
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
27
Holder, Brake Hose 1 art. 4WM-25875-00-00
По запросу
28
Clamp art. 90461-08031-00
По запросу
29
Bolt, Flange art. 90105-06007-00
По запросу
30
Гайка выпускной трубы Yamaha art. 95707-08500-00
от 116 ₽
31
Holder, Brake Hose art. 4WM-25886-00-00
По запросу
32
Clamp art. 90461-08031-00
По запросу
33
Bolt, Flange art. 90105-06007-00
По запросу
34
Гайка выпускной трубы Yamaha art. 95707-08500-00
от 116 ₽
35
Болт, штуцер art. 90401-10159-00
По запросу
36
Шайба болта тормозной системы Yamaha art. 90201-10118-00
от 473 ₽
