модель 2004 года
- Модель Road Star
- Код модели ROAD STAR (XV17AS)

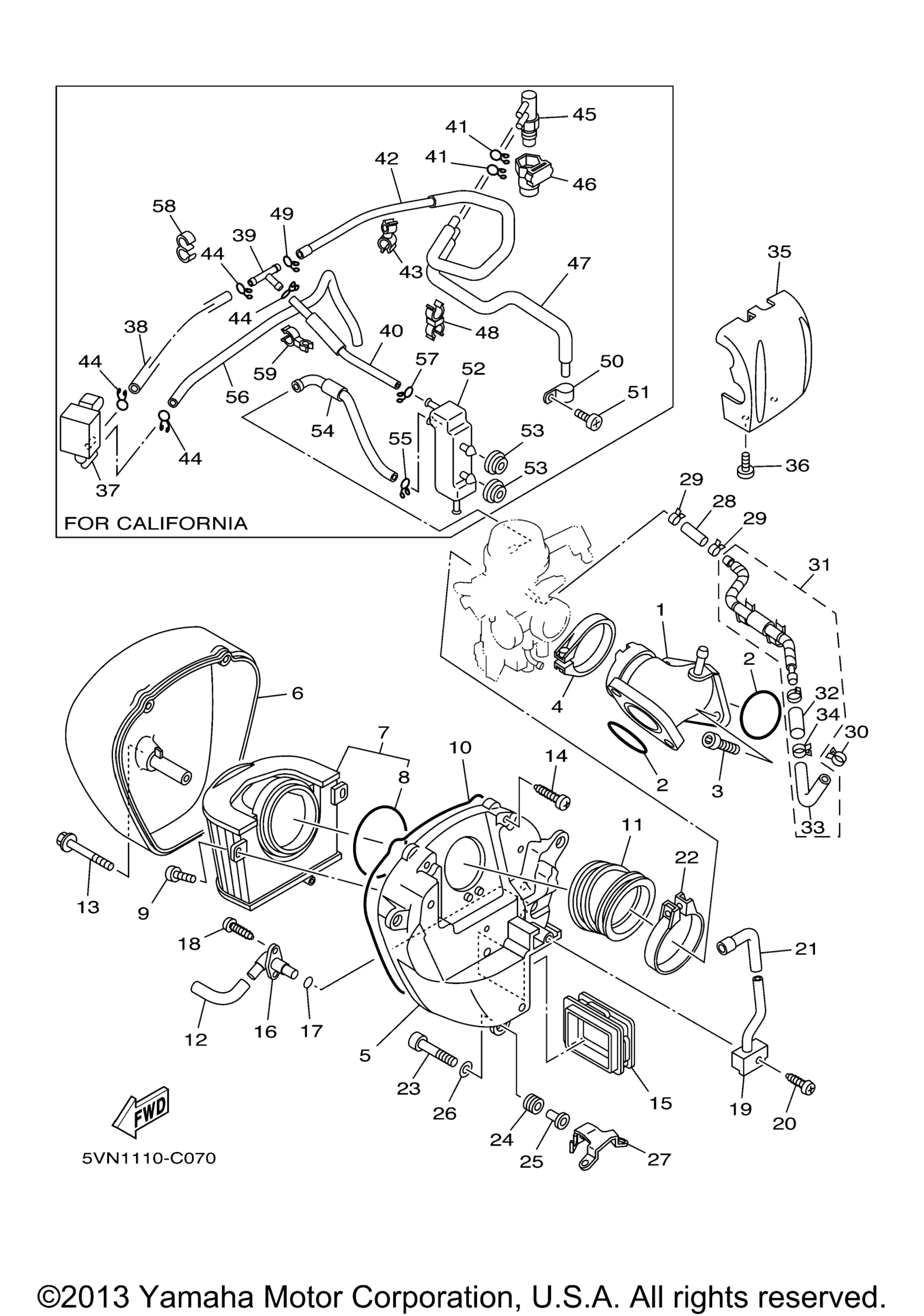

Схема впускной системы для ROAD STAR (XV17AS)
Схема
Детали
Номер
Наименование детали
Цена
1
Joint, Carburetor 1 art. 5VN-13586-01-00
По запросу
2
O-Ring art. 93210-505A4-00
По запросу
3
Болт art. 91317-06020-00
По запросу
4
Хомут Yamaha art. 90450-62006-00
По запросу
5
Case, Air Cleaner 1 art. 5VN-14411-00-00
По запросу
6
Case, Air Cleaner 2 art. 4WM-14421-00-00
По запросу
7
Element, Air Cleaner art. 5VN-14451-10-00
По запросу
8
. .O-Ring art. 93210-77040-00
По запросу
9
Screw, Bind art. 98980-06014-00
По запросу
10
Seal art. 51Y-14462-00-00
По запросу
11
Joint, Air Cleaner 1 art. 4WM-14453-00-00
По запросу
12
Pipe, Drain art. 5VN-1443E-00-00
По запросу
13
Screw art. 90149-06331-00
По запросу
14
Screw, Tapping art. 97707-60540-00
По запросу
15
Duct art. 5VN-14437-00-00
По запросу
16
Pipe, Joint art. 5VN-14485-00-00
По запросу
17
Кольцо резиновое Yamaha art. 93210-13361-00
от 500 ₽
18
Screw, Tapping art. 97707-50525-00
По запросу
19
Stay art. 5VN-14413-00-00
По запросу
20
Screw, Tapping art. 97707-50516-00
По запросу
21
Pipe art. 5VN-14419-00-00
По запросу
22
Hose Clamp Assy art. 90450-67002-00
По запросу
23
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
24
Grommet art. 90480-14023-00
По запросу
25
Collar art. 90387-07391-00
По запросу
26
Washer, Plate art. 90201-06062-00
По запросу
27
Stay 1 art. 5VN-14498-00-00
По запросу
28
Hose (L30) art. 90445-146K8-00
По запросу
29
Clip art. 90467-13133-00
По запросу
30
Clip art. 90467-11028-00
По запросу
31
Pipe, Fuel art. 5VN-14295-01-00
По запросу
32
. Protector art. 5VN-1442F-00-00
По запросу
33
. Hose art. 5VN-14294-00-00
По запросу
34
. Clip art. 90467-11028-00
По запросу
35
Cover, Control Rack art. 4WM-13993-01-00
По запросу
36
Винт Yamaha art. 98507-05016-00
По запросу
37
Valve, Outer Vent Control 2 art. 4WM-14896-00-00
По запросу
38
Pipe 14 art. 5VN-24325-00-00
По запросу
39
Way 3 art. 90413-07007-00
По запросу
40
Pipe 13 art. 5VN-24324-00-00
По запросу
41
Зажим art. 90467-08021-00
По запросу
42
Pipe, Drain 2 art. 5VN-1443G-00-00
По запросу
43
Clip art. 90468-80181-00
По запросу
44
Clip art. 90467-100A1-00
По запросу
45
Compensator Assy art. 5VN-14303-00-00
По запросу
46
Holder art. 5VN-14261-00-00
По запросу
47
Pipe, Drain 3 art. 5VN-1443H-00-00
По запросу
48
Clamp art. 90464-13260-00
По запросу
49
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
50
Зажим Yamaha art. 90464-15014-00
По запросу
51
Винт Yamaha art. 98907-05012-00
По запросу
52
Tank, Surge art. 4WM-1446E-00-00
По запросу
53
Уплотнительная втулка Yamaha art. 90480-13567-00
По запросу
54
Pipe art. 4WM-14349-02-00
По запросу
55
Clip art. 90467-100A1-00
По запросу
56
Pipe 1 art. 5VN-14348-00-00
По запросу
57
Clip art. 90467-100A1-00
По запросу
58
Зажим Yamaha art. 90464-09M31-00
от 987 ₽
59
Clamp art. 90464-11001-00
По запросу
