модель 2004 года
- Модель V-max
- Код модели V-MAX (VMX12S1)

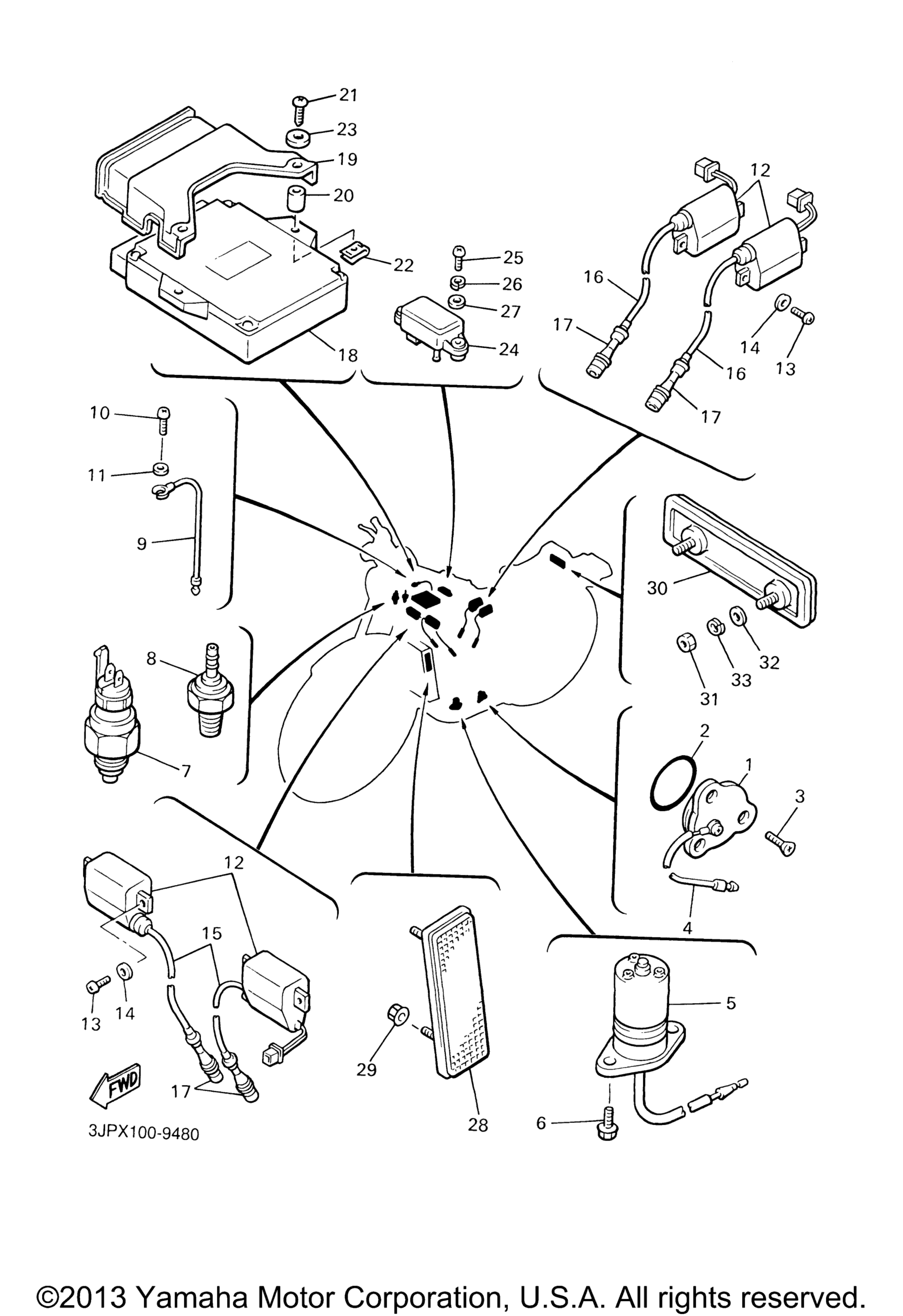

Схема электрооборудования 1 для V-MAX (VMX12S1)
Схема
Детали
Номер
Наименование детали
Цена
1
Neutral Switch Assy art. 1L9-82540-00-00
По запросу
2
Кольцо уплотнительное Yamaha art. 93210-29196-00
По запросу
3
Screw art. 90149-05245-00
По запросу
4
Wire, Lead art. 2JX-82541-00-00
По запросу
5
Oil Level Gauge Assy art. 1FK-85720-00-00
По запросу
6
Болт с фланцем art. 90105-06696-00
По запросу
7
Thermo Switch Assy art. 3LN-82560-01-00
По запросу
8
Thermo Unit art. 11H-83591-00-00
По запросу
9
Wire, Earth Lead 1 art. 4NK-83354-00-00
По запросу
10
Винт карбюратора Yamaha art. 98507-04008-00
от 368 ₽
11
Шайба металлическая art. 92907-04600-00
По запросу
12
Ignition Coil Assy art. 25G-82310-10-00
По запросу
13
Винт Yamaha art. 98517-06020-00
от 263 ₽
14
Шайба Yamaha art. 92907-06600-00
от 221 ₽
15
Cord, High Tension 1 art. 4X7-82341-00-00
По запросу
16
Cord, High Tension 2 art. 4X7-82341-00-00
По запросу
17
Plug Cap Assy art. 4XY-82370-00-00
По запросу
18
Ignitor Unit Assy art. 3JP-82305-13-00
По запросу
19
Damper, Ignition Coil art. 2EN-82317-00-00
По запросу
20
Collar art. 90387-045R4-00
По запросу
21
Screw, Tapping art. 97707-40616-00
По запросу
22
Nut, Spring art. 90183-04027-00
По запросу
23
Washer art. 92907-04200-00
По запросу
24
Sensor, Pressure INTAKE PRESSURE art. 22N-82380-10-00
По запросу
25
Винт Yamaha art. 98517-06020-00
от 263 ₽
26
Шайба Yamaha art. 92907-06600-00
от 221 ₽
27
Шайба, пластина art. 90201-06557-00
По запросу
28
Reflector Assy art. 11H-85110-01-00
По запросу
29
Гайка art. 95707-05500-00
По запросу
30
Rear Reflector Assy art. 1FK-85130-00-00
По запросу
31
.Nut art. 95317-05700-00
По запросу
32
Washer art. 92907-05200-00
По запросу
33
Washer, Spring art. 92907-05100-00
По запросу
