модель 2004 года
- Модель V-max
- Код модели V-MAX (VMX12S1)

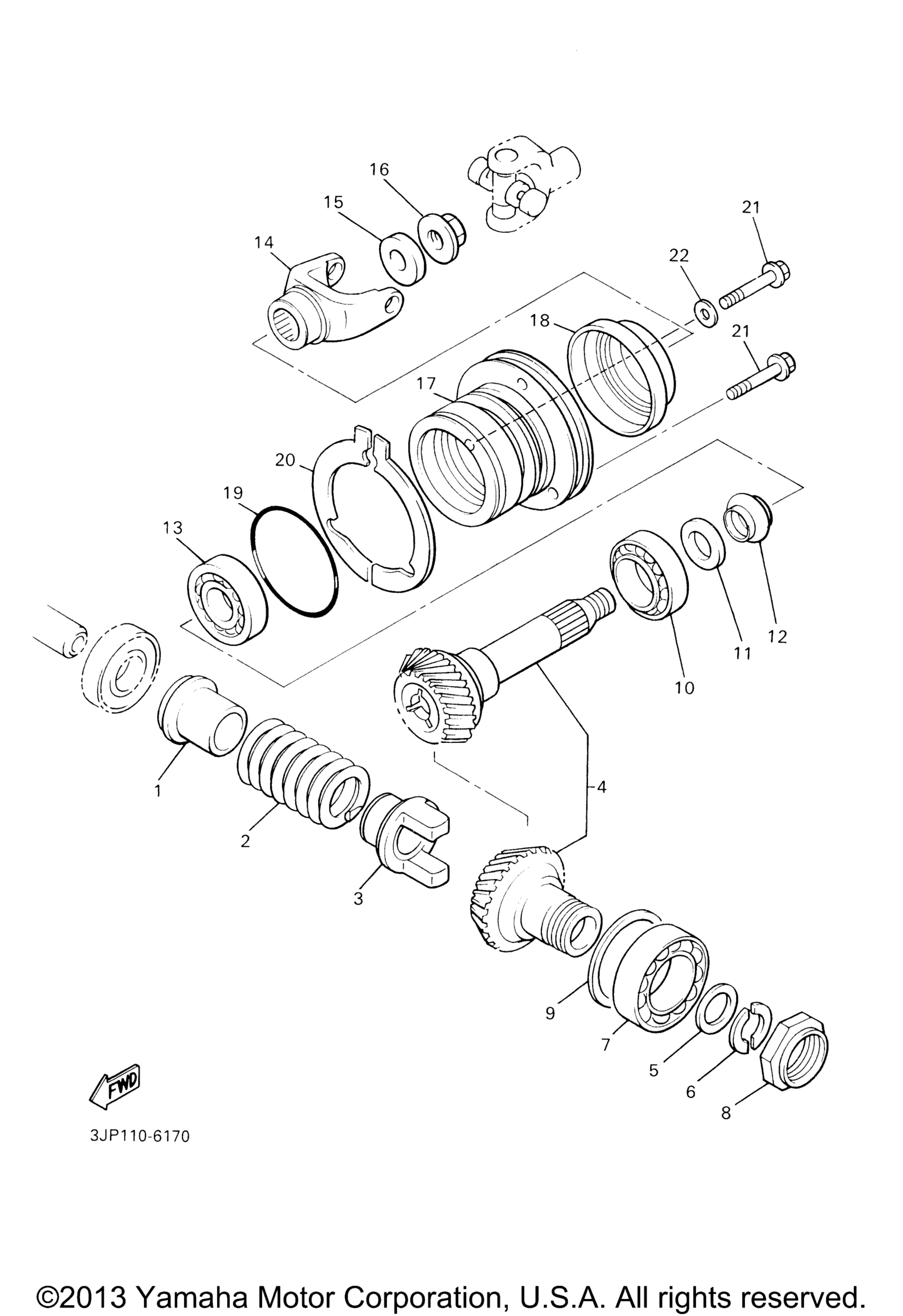

Схема средней передачи привода для V-MAX (VMX12S1)
Схема
Детали
Номер
Наименование детали
Цена
1
Holder art. 2WE-17524-00-00
По запросу
2
Spring, Compression art. 90501-75638-00
По запросу
3
Cam, Driven art. 2WE-17527-00-00
По запросу
4
Middle Gear Comp art. 26H-W1751-02-00
По запросу
5
Washer, Plate art. 90201-252K4-00
По запросу
6
Washer art. 90209-21281-00
По запросу
7
Bearing art. 93306-20901-00
По запросу
8
Nut art. 90179-44328-00
По запросу
9
Shim, Pinion (0.50T) UR art. 4X7-17531-00-50
По запросу
9
Shim, Pinion (0.15T) UR art. 4X7-17531-00-15
По запросу
9
Shim, Pinion (0.30T) UR art. 4X7-17531-00-30
По запросу
10
Bearing art. 93332-00028-00
По запросу
11
Шайба Yamaha art. 90201-25634-00
По запросу
12
Проставка Yamaha art. 2H7-17571-01-00
По запросу
13
Bearing art. 93332-00024-00
По запросу
14
Yoke, Joint art. 26H-17556-00-00
По запросу
15
Washer, Plate art. 90201-166R6-00
По запросу
16
Nut art. 90179-16662-00
По запросу
17
Housing, Bearing art. 26H-17551-00-00
По запросу
18
Oil Seal art. 93101-35085-00
По запросу
19
Уплотнительное кольцо Yamaha art. 93210-71360-00
По запросу
20
Shim, Pinion (0.30T) UR art. 3UF-17531-30-00
По запросу
20
Shim, Pinion (0.10T) UR art. 3UF-17531-00-00
По запросу
20
Shim, Pinion (0.40T) UR art. 3UF-17531-40-00
По запросу
20
Shim, Pinion (0.50T) UR art. 3UF-17531-50-00
По запросу
20
Shim, Pinion (0.15T) UR art. 3UF-17531-10-00
По запросу
20
Shim, Pinion (0.20T) UR art. 3UF-17531-20-00
По запросу
21
Bolt, Flange art. 95817-08030-00
По запросу
22
Шайба Yamaha art. 90201-08649-00
от 788 ₽
