модель 2004 года
- Модель WR450
- Код модели WR450F (WR450FS)

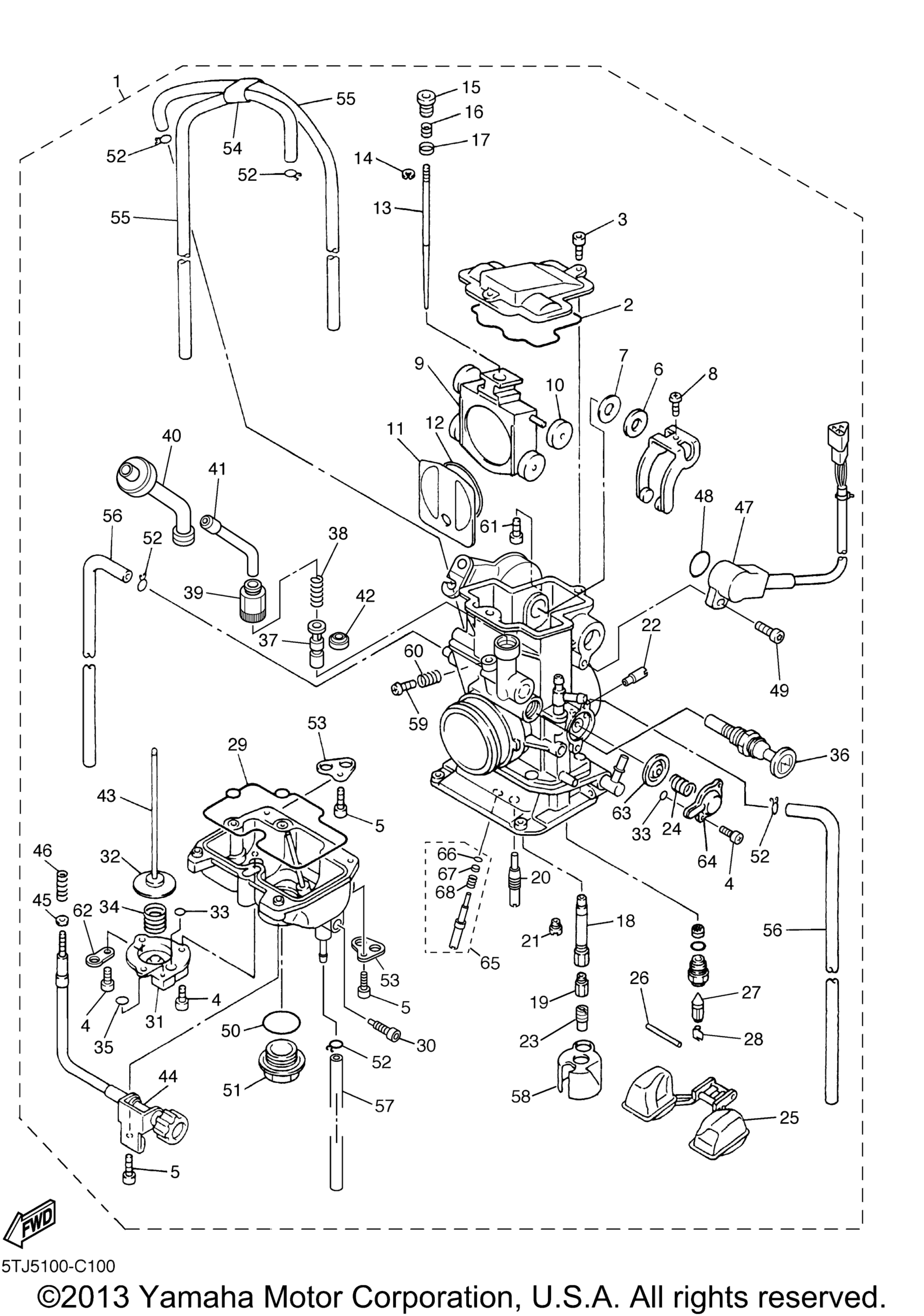

Схема карбюратора для WR450F (WR450FS)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assy 1 art. 5TJ-14101-50-00
По запросу
2
Прокладка карбюратора Yamaha art. 5JG-14959-00-00
от 2 510 ₽
3
. .Bolt art. 91317-04012-00
По запросу
4
. .Screw art. 98580-04008-00
По запросу
5
. .Screw, Pan Head art. 98511-04012-00
По запросу
6
. .Washer, Plate art. 90202-08045-00
По запросу
7
. .Washer art. 5JG-14951-00-00
По запросу
8
. .Screw, Adjust art. 5JG-14522-09-00
По запросу
9
. Valve, Vacuum Control art. 5JG-14388-00-00
По запросу
10
. .Roller art. 3TJ-14267-40-00
По запросу
11
. .Valve, Needle art. 5JG-14546-01-00
По запросу
12
. .Seal art. 4FN-14997-00-00
По запросу
13
. .Needle (#Dwt) AP art. 5TJ-14916-WT-00
По запросу
13
. .Needle (#Dws) AP art. 5TJ-14916-WS-00
По запросу
13
. .Needle (#Dwq) AP art. 5TJ-14916-W1-00
По запросу
13
. .Needle (#Dwp) AP art. 5TJ-14916-WP-00
По запросу
13
. .Needle (#Dwn) AP art. 5TJ-14916-WN-00
По запросу
13
. .Needle (#Dwr) STD art. 5TJ-14916-WR-00
По запросу
13
. .Needle (#Dwu) AP art. 5TJ-14916-WU-00
По запросу
14
. .Clip art. 3TJ-14159-40-00
По запросу
15
. .Screw, Adjust art. 5JG-14521-00-00
По запросу
16
. .Spring art. 5JG-14275-00-00
По запросу
17
. .Collar art. 5JG-14264-00-00
По запросу
18
. Nozzle, Main art. 5JG-14947-01-00
По запросу
19
. .Jet, Main (#175) AP art. 4MX-14943-42-00
По запросу
19
. .Jet, Main (#165) STD art. 4MX-14943-40-00
По запросу
19
. .Jet, Main (#168) AP art. 4MX-14943-91-00
По запросу
19
. .Jet, Main (#170) AP art. 4MX-14943-41-00
По запросу
19
. .Jet, Main (#172) AP art. 4MX-14943-92-00
По запросу
19
. Jet, Main (#158) AP art. 4MX-14943-89-00
По запросу
19
. Jet, Main (#160) AP art. 4MX-14943-39-00
По запросу
19
. .Jet, Main (#162) AP art. 4MX-14943-90-00
По запросу
19
. Jet, Main (#155) AP art. 4MX-14943-38-00
По запросу
20
. .Jet, Slow (#48) AP art. 4MX-14948-06-00
По запросу
20
. .Jet, Slow (#42) AP art. 4MX-14948-04-00
По запросу
20
. .Jet, Slow (#45) STD art. 4MX-14948-05-00
По запросу
20
. .Jet, Slow (#50) AP art. 4MX-14948-07-00
По запросу
20
. .Jet, Slow (#40) AP art. 4MX-14948-03-00
По запросу
21
. .Jet (#60) AP art. 3TJ-1494F-11-00
По запросу
21
. Jet (#62) AP art. 3TJ-1494F-12-00
По запросу
21
. .Jet (#68) AP art. 3TJ-1494F-14-00
По запросу
21
. .Jet (#70) AP art. 3TJ-1494F-15-00
По запросу
21
. .Jet (#65) STD art. 3TJ-1494F-13-00
По запросу
21
. .Jet (#58) AP art. 3TJ-1494F-10-00
По запросу
22
. .Jet, Main (#70) art. 5TA-14943-15-00
По запросу
23
. .Jet (#60) art. 4JT-1494F-11-00
По запросу
24
. Spring, Diaphragm art. 5GS-14933-00-00
По запросу
25
. .Float art. 4SR-14985-00-00
По запросу
26
. .Pin, Float Arm art. 663-14548-00-00
По запросу
27
. .Valve, Needle art. 4MX-14392-00-00
По запросу
28
. .Clip art. 633-14159-00-00
По запросу
29
. .Gasket, Float Chamber art. 5JG-14984-00-00
По запросу
30
. ..Plug, Drain art. 3TJ-14191-40-00
По запросу
31
. .Cover 1 art. 3TJ-14293-40-00
По запросу
32
. .Diaphragm Assy AP art. 5JG-14940-19-00
По запросу
32
. .Diaphragm, Acc Pump (Dph#25) STD art. 5JG-14940-18-00
По запросу
32
. .Diaphragm, Acc Pump (Dph#35) AP art. 5JG-14940-17-00
По запросу
33
Прокладка карбюратора Yamaha art. 3TJ-14536-40-00
от 788 ₽
34
. .Spring, Diaphragm art. 5GS-14933-40-00
По запросу
35
. .O-Ring art. 6H4-14561-00-00
По запросу
36
Рычаг подсоса карбюратора Yamaha art. 5TA-14171-00-00
По запросу
37
. .Plunger, Starter art. 5TA-14371-00-00
По запросу
38
. .Spring, Plunger art. 5TA-14335-00-00
По запросу
39
. .Screw art. 5TA-14991-00-00
По запросу
40
. Cap, Plunger art. 5TA-14374-00-00
По запросу
41
. .Guide, Cable art. 5TA-14155-00-00
По запросу
42
. .Seal art. 5TA-14997-00-00
По запросу
43
. .Rod, Starter art. 5JG-14379-00-00
По запросу
44
. .Screw, Throttle art. 5JG-14922-00-00
По запросу
45
. .Washer, Plate art. 90201-08410-00
По запросу
46
. .Spring, Throttle Stop art. 5TA-14934-00-00
По запросу
47
. .Throttle Sensor Assy art. 5TA-85885-01-00
По запросу
48
. .O-Ring art. 33D-14562-00-00
По запросу
49
. .Screw art. 1DX-14216-00-00
По запросу
50
. .O-Ring art. 4MX-14561-00-00
По запросу
51
. .Plug, Screw art. 4MX-14115-00-00
По запросу
52
. .Clip art. 3TJ-14137-40-00
По запросу
53
. .Plate art. 5BE-14146-00-00
По запросу
54
. .Holder art. 5TA-14261-00-00
По запросу
55
. .Pipe art. 5TA-14196-00-00
По запросу
56
. .Pipe art. 5TA-14197-00-00
По запросу
57
. .Hose art. 5TJ-14987-00-00
По запросу
58
. .Plate art. 5JG-14346-00-00
По запросу
59
. .Screw art. 5JG-14565-00-00
По запросу
60
. .Spring, Adjust Screw art. 5JG-14531-00-00
По запросу
61
. .Screw art. 5TJ-14591-00-00
По запросу
62
. .Plate art. 5PA-14146-00-00
По запросу
63
. .Diaphragm Assy art. 5GS-14940-00-00
По запросу
64
. .Cover, Diaphragm art. 5GS-14958-00-00
По запросу
65
. Pilot Screw Set art. 5NL-14105-00-00
По запросу
66
. . .O-Ring art. 8ES-14147-00-00
По запросу
67
. . Washer art. 3TJ-14952-40-00
По запросу
68
. . Coil, Spring art. 3TJ-14160-40-00
По запросу
