модель 2004 года
- Модель WR450
- Код модели WR450F (WR450FS)

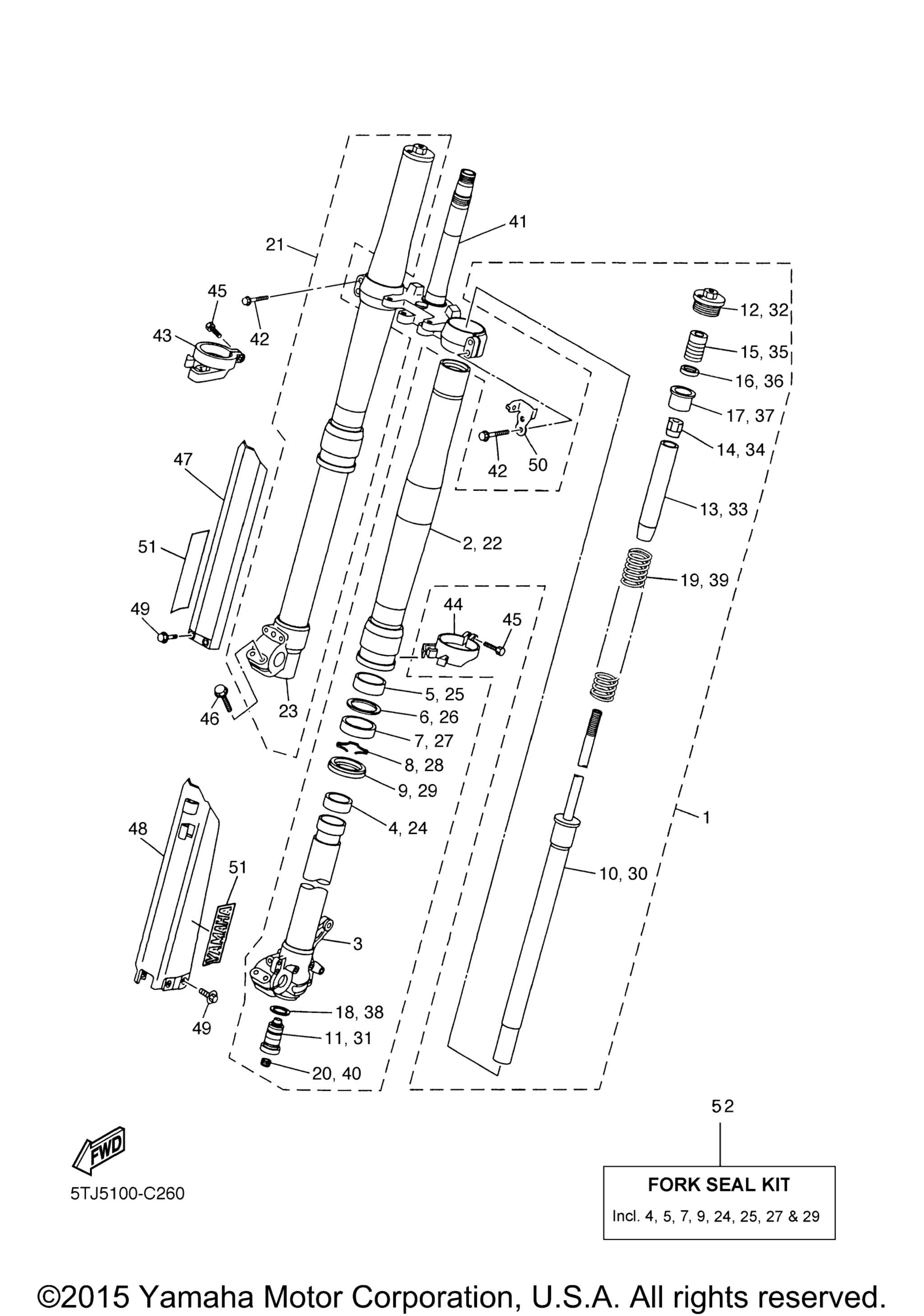

Схема передней вилки для WR450F (WR450FS)
Схема
Детали
Номер
Наименование детали
Цена
1
Front Fork Assy (L.H) art. 5TJ-23102-50-00
По запросу
2
. .Tube, Outer (Right) art. 5TJ-23136-50-00
По запросу
3
. . Inner Tube Comp. 2 art. 5DH-23120-L0-00
По запросу
4
. .Piston, Front Fork INCL. IN FORK SEAL KIT art. 5ET-23171-L0-00
По запросу
5
. . Metal, Slide INCL. IN FORK SEAL KIT art. 5TJ-23125-50-00
По запросу
6
. .Washer, Oil Seal art. 5UN-23146-L0-00
По запросу
7
. .Oil Seal INCL. IN FORK SEAL KIT art. 5UN-23145-L0-00
По запросу
8
. .Ring, Snap art. 4SS-23153-L0-00
По запросу
9
. .Seal, Dust INCL. IN FORK SEAL KIT art. 5HD-23144-L0-00
По запросу
10
. .Cylinder Comp., Front Fork art. 5TJ-23170-50-00
По запросу
11
. .Valve Comp art. 5TJ-2316A-50-00
По запросу
12
. Bolt, Cap art. 5UN-23111-L0-00
По запросу
13
. Seat, Spring Upper art. 5DH-23142-L0-00
По запросу
14
. Nut, Special art. 5HD-23393-L0-00
По запросу
15
. Rubber art. 5MV-23195-L0-00
По запросу
16
. Washer, Spring Upper art. 5DH-23149-L0-00
По запросу
17
. Spacer art. 5DH-23118-L0-00
По запросу
18
. .Gasket art. 4SS-23158-L0-00
По запросу
19
. Spring (K=4.51N/Mm) art. 5GR-23141-L0-00
По запросу
20
. .Plug art. 3JD-2312G-L0-00
По запросу
21
Front Fork Assy (R.H) art. 5TJ-23103-50-00
По запросу
22
. .Tube, Outer (Right) art. 5TJ-23136-50-00
По запросу
23
. . Inner Tube Comp. 1 art. 5BF-23110-L0-00
По запросу
24
. .Piston, Front Fork INCL. IN FORK SEAL KIT art. 5ET-23171-L0-00
По запросу
25
. . Metal, Slide INCL. IN FORK SEAL KIT art. 5TJ-23125-50-00
По запросу
26
. .Washer, Oil Seal art. 5UN-23146-L0-00
По запросу
27
. .Oil Seal INCL. IN FORK SEAL KIT art. 5UN-23145-L0-00
По запросу
28
. .Ring, Snap art. 4SS-23153-L0-00
По запросу
29
. .Seal, Dust INCL. IN FORK SEAL KIT art. 5HD-23144-L0-00
По запросу
30
. .Cylinder Comp., Front Fork art. 5TJ-23170-50-00
По запросу
31
. .Valve Comp art. 5TJ-2316A-50-00
По запросу
32
. Bolt, Cap art. 5UN-23111-L0-00
По запросу
33
. Seat, Spring Upper art. 5DH-23142-L0-00
По запросу
34
. Nut, Special art. 5HD-23393-L0-00
По запросу
35
. Rubber art. 5MV-23195-L0-00
По запросу
36
. Washer, Spring Upper art. 5DH-23149-L0-00
По запросу
37
. Spacer art. 5DH-23118-L0-00
По запросу
38
. .Gasket art. 4SS-23158-L0-00
По запросу
39
. Spring (K=4.51N/Mm) art. 5GR-23141-L0-00
По запросу
40
. .Plug art. 3JD-2312G-L0-00
По запросу
41
Under Bracket Comp art. 5UP-23340-L0-00
По запросу
42
Bolt 1 art. 5NY-23346-L0-00
По запросу
43
Protector Guide Comp., 2 art. 5XE-2314G-L0-00
По запросу
44
Protector Guide Comp., 1 art. 5XE-2314F-L0-00
По запросу
45
Bolt 1 art. 4SS-23346-L0-00
По запросу
46
Bolt, Flange art. 95027-08040-00
По запросу
47
Protector Comp., 2 art. 5TJ-2314J-00-00
По запросу
48
Protector Comp., 1 art. 5TA-2314H-00-00
По запросу
49
Bolt 2 art. 3SP-23356-L0-00
По запросу
50
Guide, Cable art. 5HC-2331E-00-00
По запросу
51
Emblem, Yamaha art. 4XL-2153A-11-00
По запросу
52
Fork Seal Kit art. 5ET-W003B-00-00
По запросу
