модель 2004 года
- Модель XT225
- Код модели XT225 (XT225SC) CA

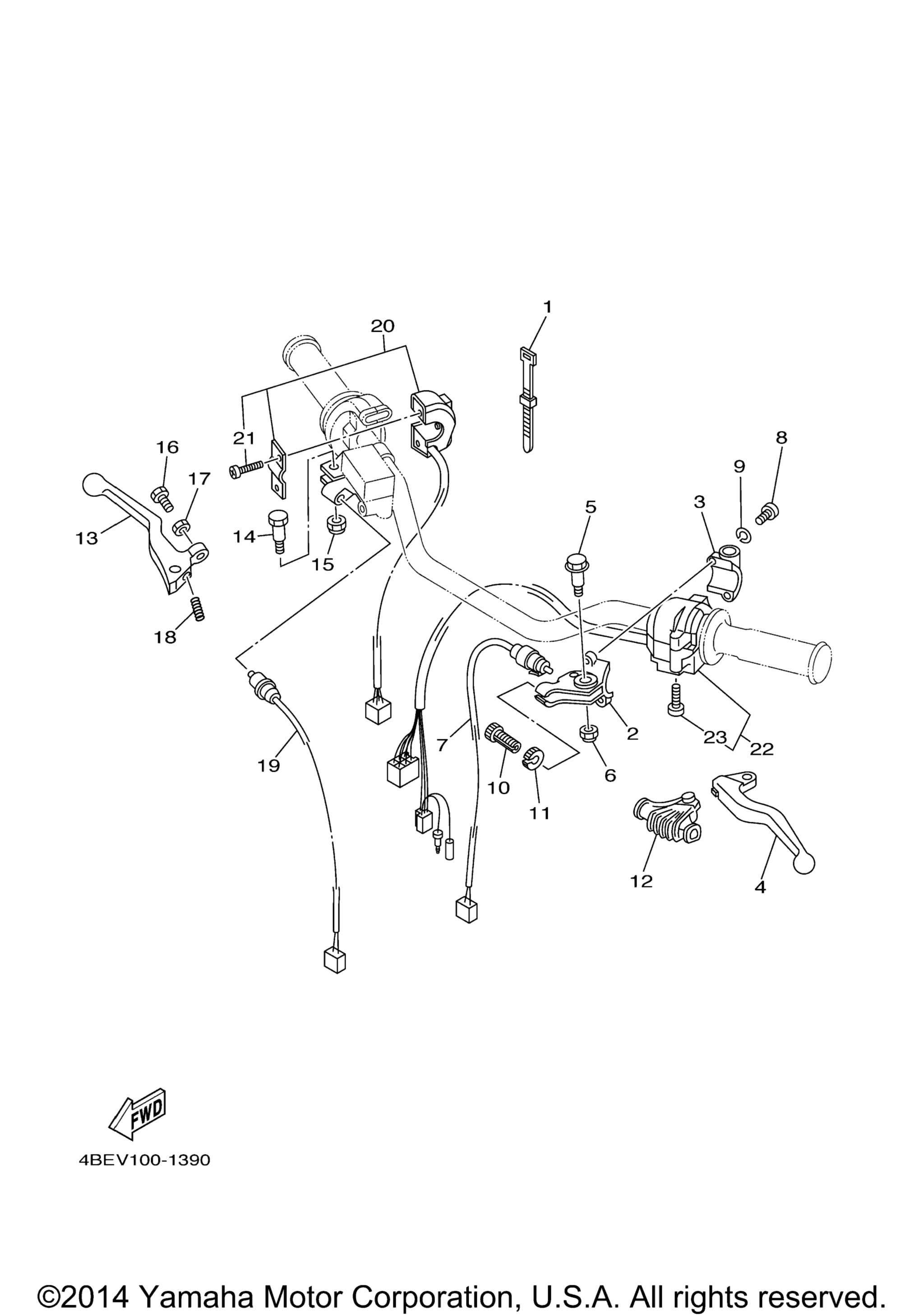

Схема рычагов управления и переключателей для XT225 (XT225SC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Зажим пластиковый art. 437-83936-01-00
По запросу
2
Holder, Lever 1 art. 1LN-82911-00-00
По запросу
3
Holder, Lever Lower 1 art. 33G-82913-01-00
По запросу
4
Lever 1 art. 23X-83912-02-00
По запросу
5
Bolt art. 90109-06799-00
По запросу
6
Гайка Yamaha art. 95617-06100-00
от 368 ₽
7
Switch art. 2UJ-82917-00-00
По запросу
8
Винт Yamaha art. 98517-05020-00
от 525 ₽
9
Washer, Spring art. 92907-05100-00
По запросу
10
Болт регулировки натяжения Yamaha art. 90123-08002-00
По запросу
11
Гайка Yamaha art. 90179-08030-00
По запросу
12
Cover, Handle Lever 1 art. 1E6-26372-00-00
По запросу
13
Lever 2 art. 55Y-83922-02-00
По запросу
14
Bolt art. 90109-06577-00
По запросу
15
Гайка Yamaha art. 95617-06100-00
от 368 ₽
16
Screw art. 90149-06131-00
По запросу
17
Nut art. 90170-06010-00
По запросу
18
Spring, Compression art. 90501-10312-00
По запросу
19
Front Stop Switch Assy art. 2UJ-83980-00-00
По запросу
20
Switch, Handle 2 art. 5MP-83975-00-00
По запросу
21
. .Screw, Pan Head art. 98507-05018-00
По запросу
22
Switch, Handle 3 art. 3FW-83973-01-00
По запросу
23
Винт Yamaha art. 98517-05030-00
от 1 187 ₽
