модель 2004 года
- Модель XT225
- Код модели XT225 (XT225SC) CA

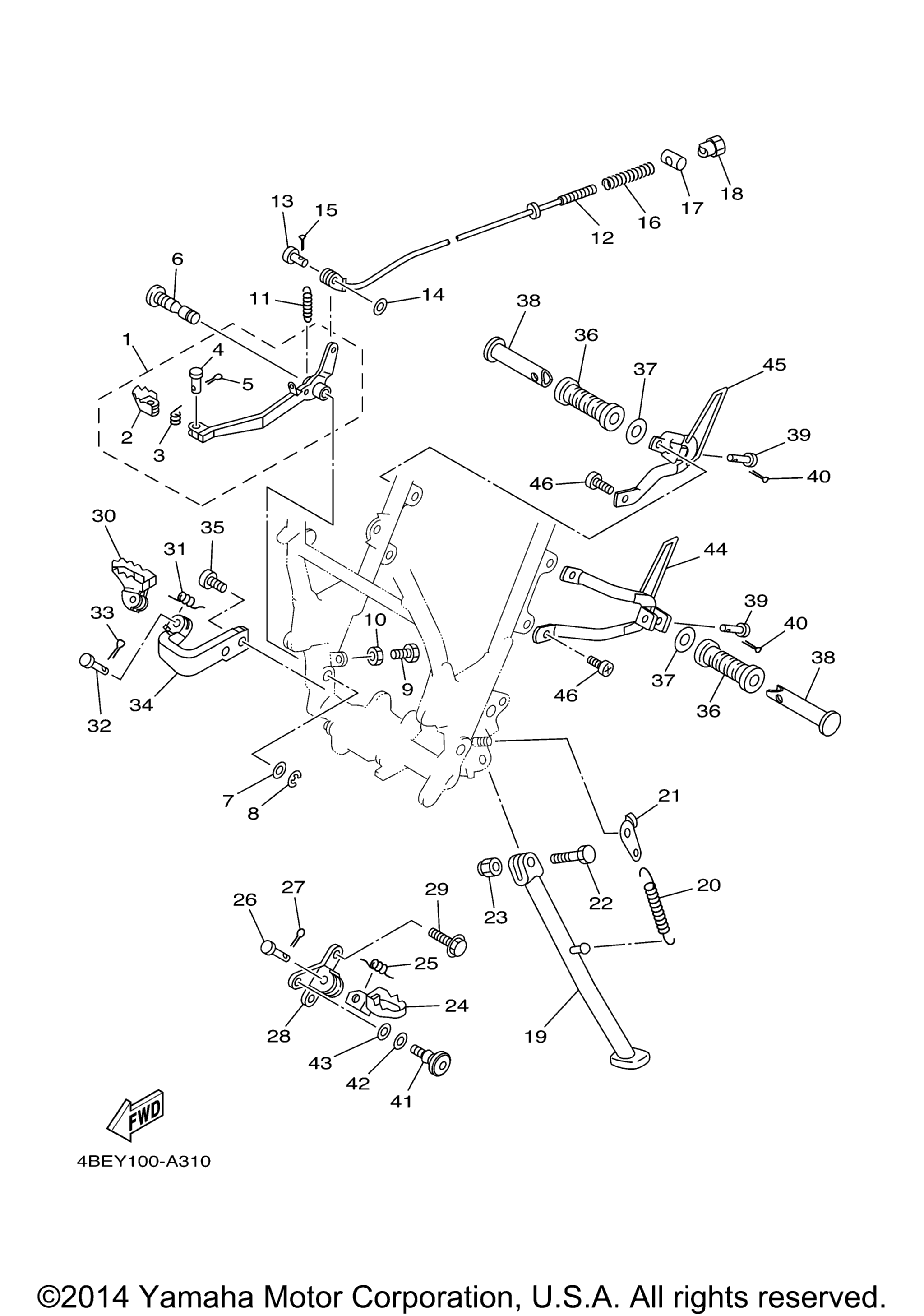

Схема подножки и подставки для XT225 (XT225SC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Pedal, Brake art. 1KH-27200-00-00
По запросу
2
. Pedal, Brake art. 55V-27242-00-00
По запросу
3
. Spring, Torsion art. 90508-14352-00
По запросу
4
. Pin art. 91701-06022-00
По запросу
5
Штифт-фиксатор Yamaha art. 91490-20015-00
По запросу
6
Shaft, Brake Pedal art. 1KH-27212-01-00
По запросу
7
Washer, Plate art. 90201-12541-00
По запросу
8
Circlip art. 93430-09038-00
По запросу
9
Болт art. 97017-06020-00
По запросу
10
Nut art. 95317-06700-00
По запросу
11
Spring, Tension art. 90506-18305-00
По запросу
12
Rod, Brake art. 1KH-27231-01-00
По запросу
13
Фиксатор Yamaha art. 90240-06076-00
По запросу
14
Шайба Yamaha art. 92907-06200-00
от 168 ₽
15
Штифт-фиксатор Yamaha art. 91490-20015-00
По запросу
16
Spring, Compression art. 90501-10245-00
По запросу
17
Pin art. 90249-12008-00
По запросу
18
Nut art. 90179-06411-00
По запросу
19
Stand, Side art. 4BE-27311-01-00
По запросу
20
Spring, Tension art. 4KN-27116-00-00
По запросу
21
Link, Side Stand art. 42U-27315-01-00
По запросу
22
Bolt art. 90109-104E6-00
По запросу
23
Nut, Self-Locking art. 90185-10037-00
По запросу
24
Footrest 1 ZK art. 22W-27411-01-90
По запросу
25
.Spring, Torsion art. 90508-20023-00
По запросу
26
Pin, Clevis art. 91701-08038-00
По запросу
27
Шплинт Yamaha art. 91490-25020-00
По запросу
28
Bracket, Footrest 1 art. 1KH-27412-00-00
По запросу
29
Bolt, Flange art. 95817-10016-00
По запросу
30
Footrest 2 ZK art. 1KH-27421-00-90
По запросу
31
Spring, Torsion art. 90508-20155-00
По запросу
32
Pin, Clevis art. 91701-08038-00
По запросу
33
Шплинт Yamaha art. 91490-25020-00
По запросу
34
Bracket, Footrest 2 art. 1KH-27422-01-00
По запросу
35
Bolt art. 91317-10020-00
По запросу
36
Cover, Rear Footrest art. 120-27433-00-00
По запросу
37
Washer, Plate art. 90201-20279-00
По запросу
38
Footrest, Rear 1 art. 2GV-27431-00-00
По запросу
39
.Pin art. 91701-06032-00
По запросу
40
Штифт-фиксатор Yamaha art. 91490-20015-00
По запросу
41
Bolt art. 4BP-27434-11-00
По запросу
42
Washer, Plate art. 90201-120K4-00
По запросу
43
Washer, Plate art. 90201-08784-00
По запросу
44
Bracket 1 art. 3RW-27432-00-00
По запросу
45
Bracket 2 art. 3RW-27442-00-00
По запросу
46
Bolt, Button Head art. 92017-08020-00
По запросу
