модель 2005 года
- Модель Road Star
- Код модели ROAD STAR MIDNIGHT WARRIOR (XV17PCTB)

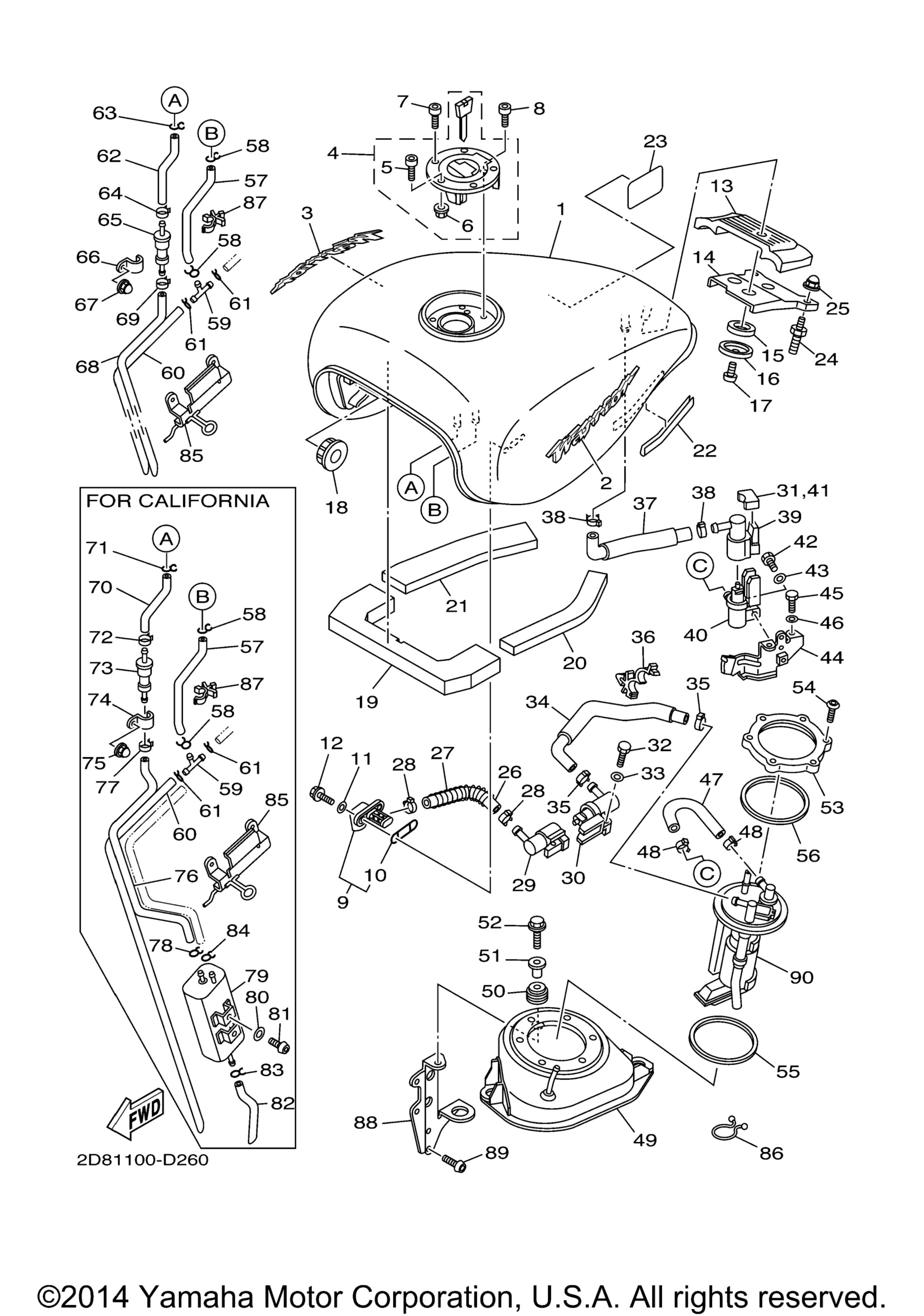

Схема топливного бака для ROAD STAR MIDNIGHT WARRIOR (XV17PCTB)
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp YB art. 5PX-YK241-10-33
По запросу
2
Emblem art. 5PX-2416B-00-00
По запросу
3
Emblem art. 5PX-2417B-00-00
По запросу
4
Cap Assy art. 5PX-24602-02-00
По запросу
5
. Bolt art. 91380-05012-00
По запросу
6
Гайка art. 95707-05500-00
По запросу
7
Bolt, Hexagon Socket Head art. 90110-05112-00
По запросу
8
Bolt, Hex. Socket Head art. 91317-05010-00
По запросу
9
Filter Assy art. 5PX-24560-00-00
По запросу
10
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
11
Washer, Plate art. 90202-05187-00
По запросу
12
Болт с фланцем art. 90105-06696-00
По запросу
13
Damper, Locating 2 art. 5PX-24182-01-00
По запросу
14
Bracket, Tank Fitting art. 5PX-2413Y-01-00
По запросу
15
Damper, Locating 3 art. 5PX-24183-01-00
По запросу
16
Washer, Special art. 5PX-24186-01-00
По запросу
17
Bolt, Button Head art. 92017-08012-00
По запросу
18
Damper, Locating 1 art. 4H7-24181-00-00
По запросу
19
Damper, Plate 3 art. 5PX-2414K-00-00
По запросу
20
Damper, Plate 1 art. 5PX-2414H-00-00
По запросу
21
Damper, Plate 2 art. 5PX-2414J-00-00
По запросу
22
Mold, Fuel Tank art. 1HX-24188-01-00
По запросу
23
Seal 2 art. 1JK-21735-00-00
По запросу
24
Bolt 1 art. 5PX-24176-01-00
По запросу
25
Nut, Crown art. 90176-06055-00
По запросу
26
Pipe, Fuel 1 art. 5PX-24311-00-00
По запросу
27
Spring art. 5PX-24393-00-00
По запросу
28
Clip art. 5PX-2411M-00-00
По запросу
29
Fuel Pipe Joint Comp. 2 art. 5PX-24305-00-00
По запросу
30
Fuel Pipe Joint Comp. 1 art. 5PX-24304-01-00
По запросу
31
Damper, Locating 4 art. 5PX-24184-01-00
По запросу
32
Bolt art. 97027-05020-00
По запросу
33
Washer, Plate art. 92907-05600-00
По запросу
34
Pipe 2 art. 5PX-24312-00-00
По запросу
35
Clip art. 5PX-2411M-00-00
По запросу
36
Зажим Yamaha art. 90464-16006-00
По запросу
37
Pipe 3 art. 5PX-24313-00-00
По запросу
38
Clip art. 5PX-2411M-00-00
По запросу
39
Fuel Pipe Joint Comp. 2 art. 5PX-24305-00-00
По запросу
40
Fuel Pipe Joint Comp. 1 art. 5PX-24304-11-00
По запросу
41
Damper, Locating 4 art. 5PX-24184-01-00
По запросу
42
Bolt art. 97027-05020-00
По запросу
43
Washer, Plate art. 92907-05600-00
По запросу
44
Bracket, Canistor art. 5PX-2419F-00-00
По запросу
45
Bolt, Hexagon art. 97017-05012-00
По запросу
46
Washer, Plate art. 92907-05600-00
По запросу
47
Pipe 4 art. 5PX-24314-00-00
По запросу
48
Clip art. 5PX-2411M-00-00
По запросу
49
Tank, Fuel art. 5PX-24280-00-00
По запросу
50
Grommet art. 90480-18003-00
По запросу
51
Collar art. 90387-0614M-00
По запросу
52
Болт Yamaha art. 95817-06030-00
от 525 ₽
53
Bracket, Fuel Pump art. 5PX-24491-00-00
По запросу
54
Screw art. 90111-05026-00
По запросу
55
O-Ring art. 5PX-24486-00-00
По запросу
56
Plate, Damper art. 5PX-24145-00-00
По запросу
57
Pipe, Overflow art. 5PX-24318-01-00
По запросу
58
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
59
Way 3 art. 90413-07007-00
По запросу
60
Pipe 10 CA art. 5PX-24321-01-00
По запросу
61
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
62
Шланг Yamaha art. 5PX-24322-20-00
от 3 266 ₽
63
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
64
Clip art. 90467-09001-00
По запросу
65
Клапан опрокидывания Yamaha art. 5PX-24180-00-00
от 5 817 ₽
66
Clamp 2 art. 5PX-24136-00-00
По запросу
67
Nut, Crown art. 90176-05054-00
По запросу
68
Pipe 12 art. 5PX-24323-01-00
По запросу
69
Clip art. 90467-09001-00
По запросу
70
Шланг Yamaha art. 5PX-24322-20-00
от 3 266 ₽
71
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
72
Clip CA art. 90467-09001-00
По запросу
73
Клапан опрокидывания Yamaha art. 5PX-24180-00-00
от 5 817 ₽
74
Clamp 2 CA art. 5PX-24136-00-00
По запросу
75
Nut, Crown CA art. 90176-05054-00
По запросу
76
Pipe 12 CA art. 5PX-24323-20-00
По запросу
77
Clip CA art. 90467-09001-00
По запросу
78
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
79
Canister Assy CA art. 5PX-24170-00-00
По запросу
80
Шайба Yamaha art. 90201-06057-00
от 630 ₽
81
Bolt, Hex. Socket Button CA art. 90111-06046-00
По запросу
82
Pipe 14 CA art. 5PX-24325-00-00
По запросу
83
Clip CA art. 90467-100A1-00
По запросу
84
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
85
Stay art. 5PX-24364-01-00
По запросу
86
Clamp art. 90464-25267-00
По запросу
87
Clamp art. 90464-10M32-00
По запросу
88
Stay, Side Cover 1 art. 5PX-2172E-00-00
По запросу
89
Bolt, Button Head art. 92017-08025-00
По запросу
90
Fuel Pump Comp art. 5PX-13907-01-00
По запросу
