модель 2005 года
- Модель Road Star
- Код модели ROAD STAR MIDNIGHT WARRIOR (XV17PCTB)

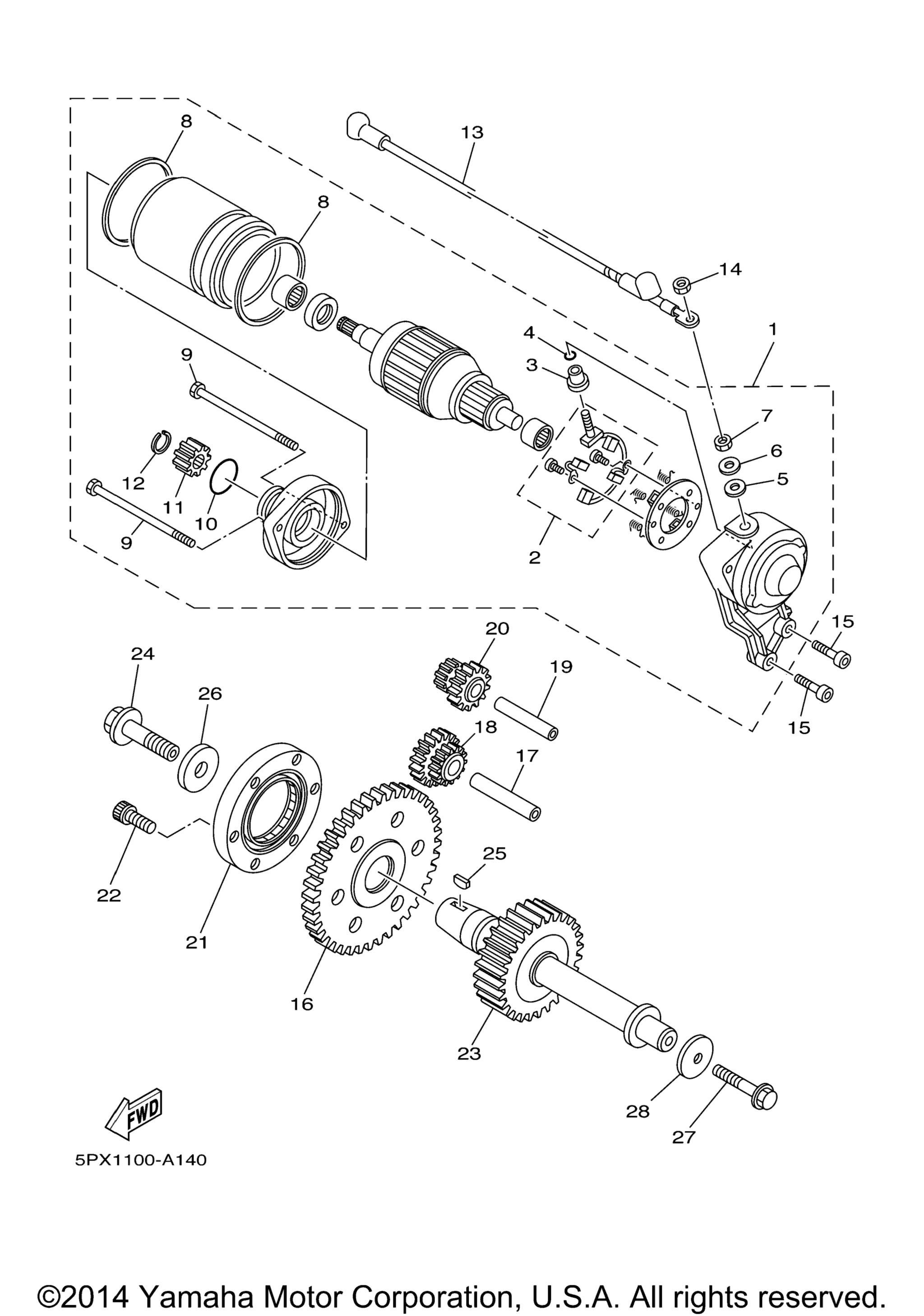

Схема стартера для ROAD STAR MIDNIGHT WARRIOR (XV17PCTB)
Схема
Детали
Номер
Наименование детали
Цена
1
Motor Assy art. 5PX-81890-01-00
По запросу
2
. .Brush Set art. 1D7-81801-00-00
По запросу
3
. .Bush, Terminal art. 5PX-8182G-00-00
По запросу
4
. .O-Ring art. 93210-06632-00
По запросу
5
. .Washer, Plain art. 5PX-8181L-00-00
По запросу
6
. .Washer, Plate art. 90201-06726-00
По запросу
7
. Nut art. 95380-06700-00
По запросу
8
Прокладка стартера Yamaha art. 5PX-81861-00-00
По запросу
9
. .Screw art. 5PX-81846-00-00
По запросу
10
. .O-Ring art. 93210-25711-00
По запросу
11
. .Gear, Starting Motor art. 5PX-15511-00-00
По запросу
12
. .Circlip art. 99009-10800-00
По запросу
13
Cord Comp art. 1D7-8183G-00-00
По запросу
14
Nut art. 95380-06700-00
По запросу
15
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
16
Gear 3 art. 4WM-15515-00-00
По запросу
17
Shaft 2 art. 4WM-15522-00-00
По запросу
18
Gear, Idler 2 art. 4WM-15517-00-00
По запросу
19
Shaft 1 art. 4WM-15521-00-00
По запросу
20
Gear, Idler 1 art. 4WM-15512-00-00
По запросу
21
Starter One-Way Assy art. 4WM-15590-00-00
По запросу
22
Bolt, Hexagon Socket Head art. 91314-08020-00
По запросу
23
Shaft art. 5VN-15659-00-00
По запросу
24
Bolt, Flange art. 90105-12005-00
По запросу
25
Шпонка коленвала Yamaha art. 90280-05001-00
от 1 438 ₽
26
Шайба Yamaha art. 90201-12191-00
По запросу
27
Bolt, Flange art. 95817-08045-00
По запросу
28
Washer art. 4WM-15653-00-00
По запросу
