модель 2006 года
- Модель YZF R6
- Код модели R6 (YZFR6VC) CA

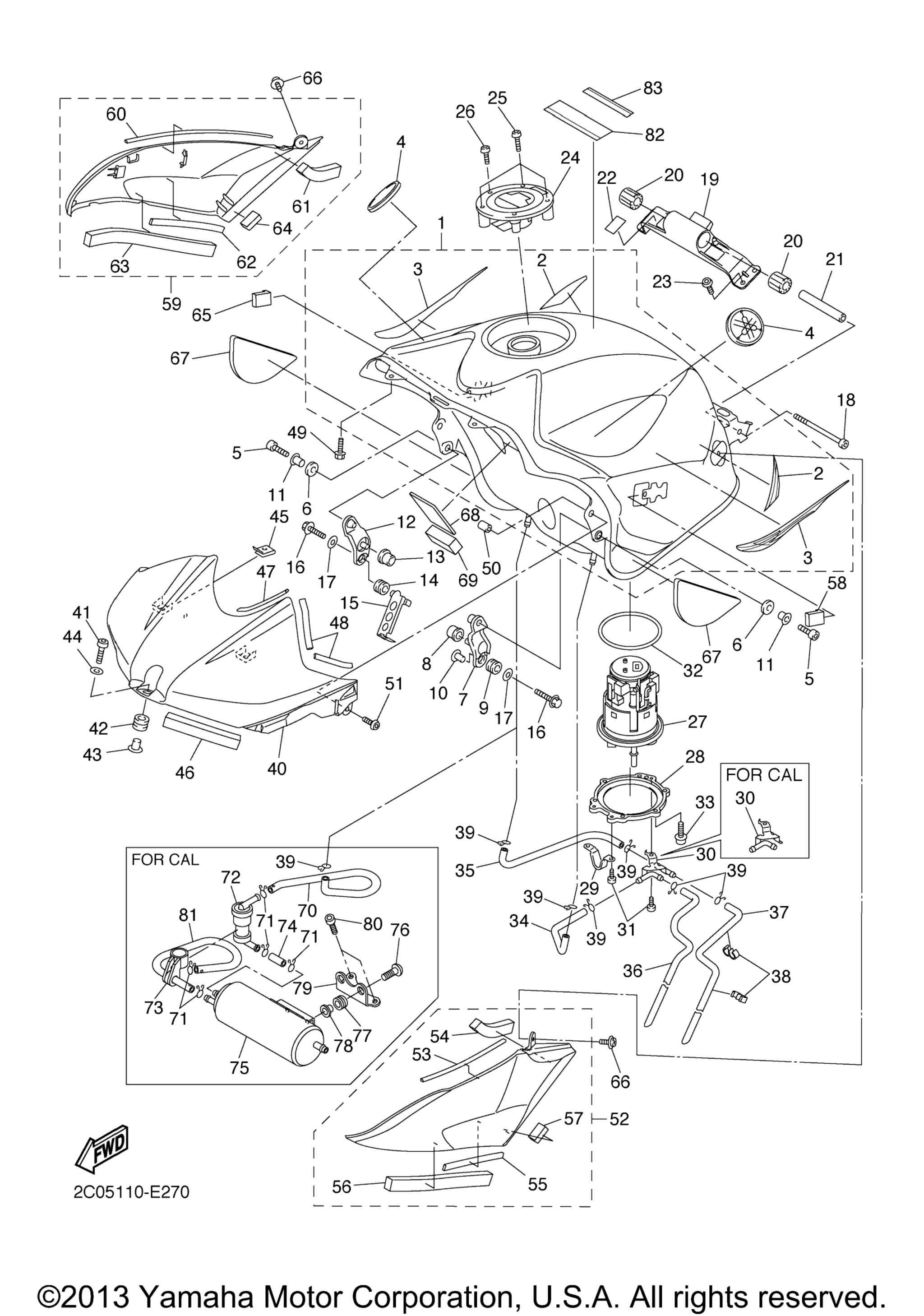

Схема топливного бака для R6 (YZFR6VC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp UR SMX art. 2C0-Y2410-00-02
По запросу
1
Fuel Tank Comp UR DPBMC art. 2C0-Y2410-00-03
По запросу
2
. Graphic Set FOR DPBMC art. 2C0-24240-10-00
По запросу
3
. Graphic Set FOR SMX art. 2C0-24240-00-00
По запросу
4
Emblem art. 5SL-2413B-00-00
По запросу
5
Болт Yamaha art. 91317-06016-00
По запросу
6
Damper, Locating 3 art. 5VY-24183-00-00
По запросу
7
Bracket, Fuel Tank 1 art. 5VY-24191-10-00
По запросу
8
Damper, Locating 1 art. 5VY-24181-00-00
По запросу
9
Grommet art. 90480-10542-00
По запросу
10
Collar art. 90387-066Y6-00
По запросу
11
Collar art. 90387-06143-00
По запросу
12
Bracket, Fuel Tank 2 art. 5VY-24192-10-00
По запросу
13
Damper, Locating 1 art. 5VY-24181-00-00
По запросу
14
Grommet art. 90480-10542-00
По запросу
15
Guide, Wire art. 2C0-21339-00-00
По запросу
16
Болт с фланцем art. 95027-06030-00
По запросу
17
Washer, Plate art. 90201-06095-00
По запросу
18
Bolt art. 91317-06090-00
По запросу
19
Bracket, Tank Fitting art. 2C0-2413Y-00-00
По запросу
20
Damper, Locating 3 art. 5SL-24183-00-00
По запросу
21
Collar art. 90387-06055-00
По запросу
22
Tape, 1 art. 2C0-21566-00-00
По запросу
23
Bolt, Hex. Socket Button art. 90111-06038-00
По запросу
24
Cap Assy art. 39P-24602-00-00
По запросу
25
Bolt, Hexagon Socket Head art. 90110-05112-00
По запросу
26
Bolt, Hex. Socket Head art. 91317-05010-00
По запросу
27
Fuel Pump Comp art. 2C0-13907-03-00
По запросу
28
Bracket, Fuel Pump art. 2C0-24491-00-00
По запросу
29
Bracket, Fuel Tank 2 art. 5PW-24192-00-00
По запросу
30
Clamp 1 CA (2C06) art. 2C0-24135-10-00
По запросу
30
Clamp 1 U49 (2C05) art. 2C0-24135-00-00
По запросу
31
Screw, Binding art. 98907-05008-00
По запросу
32
O-Ring art. 19B-24486-01-00
По запросу
33
Bolt, Hexagon Socket Head art. 90110-05014-00
По запросу
34
Pipe 5 art. 2C0-24315-00-00
По запросу
35
Pipe 6 art. 2C0-24316-00-00
По запросу
36
Pipe 7 U49 (2C05) art. 2C0-24317-00-00
По запросу
36
Pipe 7 CA (2C06) art. 2C0-24317-10-00
По запросу
37
Pipe 3 art. 2C0-24313-00-00
По запросу
38
Зажим Yamaha art. 90464-09M31-00
от 987 ₽
39
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
40
Cover, Top UR MBL2 art. 2C0-2171A-00-P2
По запросу
40
Cover, Top UR DPBMC art. 2C0-2171A-00-P0
По запросу
41
Bolt, Hexagon Socket Head art. 91314-06025-00
По запросу
42
Втулка резиновая Yamaha art. 90480-12497-00
от 420 ₽
43
.Collar art. 90387-06159-00
По запросу
44
Washer, Plate art. 90201-06M30-00
По запросу
45
Nut, Spring art. 90183-05074-00
По запросу
46
Damper, Plate 2 art. 2C0-2414J-00-00
По запросу
47
Damper, Plate 3 art. 2C0-2414K-00-00
По запросу
48
.Damper, Plate 4 art. 90520-03016-00
По запросу
49
Bolt, Flange art. 90105-05002-00
По запросу
50
Гайка Yamaha art. 90179-05523-00
от 525 ₽
51
.Screw, Bind art. 98907-05014-00
По запросу
52
Tank Side Cover Assy 1 art. 2C0-24106-00-00
По запросу
53
. Damper, Plate 1 art. 2C0-2414H-00-00
По запросу
54
. .Damper, Plate 5 art. 2C0-2414P-00-00
По запросу
55
. Damper, Plate 2 art. 5PW-2414J-00-00
По запросу
56
. .Damper, Locating 4 art. 2C0-24184-00-00
По запросу
57
. Damper, Plate 6 art. 2C0-2414R-00-00
По запросу
58
Damper, Side Cover art. 5PW-2411J-01-00
По запросу
59
Tank Side Cover Assy 2 art. 2C0-24108-00-00
По запросу
60
. Damper, Plate 1 art. 2C0-2414H-00-00
По запросу
61
. .Damper, Plate 5 art. 2C0-2414P-00-00
По запросу
62
. Damper, Plate 2 art. 5PW-2414J-00-00
По запросу
63
. .Damper, Locating 4 art. 2C0-24184-00-00
По запросу
64
. Damper, Plate 6 art. 2C0-2414R-00-00
По запросу
65
Damper, Side Cover art. 5PW-2411J-01-00
По запросу
66
Винт с шайбой Yamaha art. 90159-05015-00
от 788 ₽
67
Damper, Side Cover art. 2C0-24145-00-00
По запросу
68
.Damper, Plate 1 art. 5EJ-2414H-00-00
По запросу
69
Seal 1 art. 5JX-21732-00-00
По запросу
70
Pipe 4 art. 2C0-24314-00-00
По запросу
71
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
72
Roll Over Valve Assy art. 2C0-24180-00-00
По запросу
73
Band 1 art. 2C0-24398-00-00
По запросу
74
Hose (L30) art. 90445-113E8-00
По запросу
75
Canister Assy art. 5EL-24170-00-00
По запросу
76
Болт Yamaha art. 90110-06200-00
По запросу
77
Втулка резиновая Yamaha art. 90480-13018-00
от 368 ₽
78
Collar art. 90387-062L2-00
По запросу
79
Bracket, Canistor art. 2C0-2419F-00-00
По запросу
80
Болт art. 91317-06020-00
По запросу
81
Pipe art. 2C0-1443J-01-00
По запросу
82
Label, Caution art. 5GK-2118K-00-00
По запросу
83
Label, Caution art. 5PW-2415E-12-00
По запросу
