модель 2006 года
- Модель YZF R6
- Код модели R6 (YZFR6VC) CA

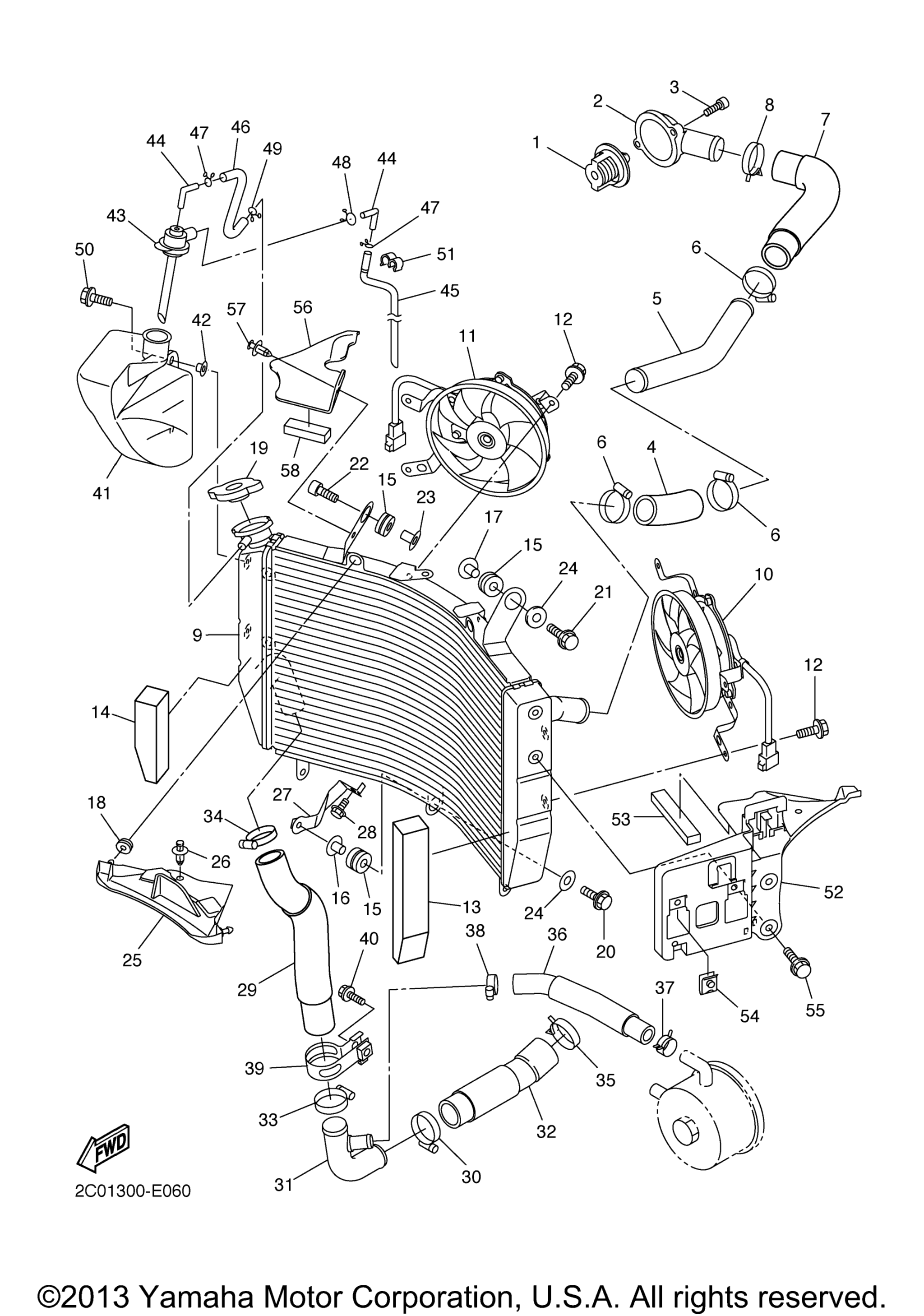

Схема шланга радиатора для R6 (YZFR6VC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Термостат Yamaha art. 5SL-12410-01-00
По запросу
2
Cover, Thermostat art. 2C0-12413-00-00
По запросу
3
Болт Yamaha art. 91314-06020-00
от 263 ₽
4
Hose 3 art. 2C0-12578-01-00
По запросу
5
Трубка металлическая системы охлаждения Yamaha art. 2C0-12481-00-00
от 5 775 ₽
6
Hose Clamp Assy art. 90450-35001-00
По запросу
7
Hose 8 art. 2C0-12552-00-00
По запросу
8
Clip art. 90467-29174-00
По запросу
9
Radiator Assy art. 2C0-12461-00-00
По запросу
10
Blower Assy art. 2C0-12405-00-00
По запросу
11
Blower Assy art. 2C0-12405-10-00
По запросу
12
Bolt, Blower Holding art. 5GJ-12675-00-00
По запросу
13
Damper, Air Shroud 2 art. 2C0-12659-00-00
По запросу
14
Damper, Air Shroud 3 art. 2C0-12668-00-00
По запросу
15
Grommet art. 90480-15363-00
По запросу
16
Collar art. 90387-07391-00
По запросу
17
Collar art. 90387-0614M-00
По запросу
18
Grommet art. 90480-11005-00
По запросу
19
Cap, Radiator art. 5SL-12462-00-00
По запросу
20
Bolt, Flange art. 90105-06040-00
По запросу
21
Bolt, Flange art. 95817-06035-00
По запросу
22
Bolt,Hex.Socket Head art. 91317-06035-00
По запросу
23
Collar art. 90387-0614M-00
По запросу
24
Washer, Plate art. 90201-063J2-00
По запросу
25
Plate art. 2C0-12535-00-00
По запросу
26
Rivet art. 90269-07007-00
По запросу
27
Bracket 1 art. 2C0-1244E-00-00
По запросу
28
Болт с фланцем art. 95817-06012-00
По запросу
29
Hose 4 art. 2C0-12579-00-00
По запросу
30
Hose Clamp Assy art. 90450-35001-00
По запросу
31
Joint, Hose 2 art. 2C0-12582-00-00
По запросу
32
Hose 7 art. 2C0-12551-00-00
По запросу
33
Hose Clamp Assy art. 90450-35001-00
По запросу
34
Hose Clamp Assy art. 90450-35001-00
По запросу
35
Clip art. 90467-310A0-00
По запросу
36
Hose 6 art. 2C0-12589-00-00
По запросу
37
Clip art. 90467-200A0-00
По запросу
38
Hose Clamp Assy art. 90450-22M14-00
По запросу
39
Clamp 1 art. 2C0-12491-00-00
По запросу
40
Bolt, Flange art. 95027-10020-00
По запросу
41
Tank, Recovery art. 2C0-21871-00-00
По запросу
42
Collar art. 90387-06681-00
По запросу
43
Cap art. 2C0-21875-00-00
По запросу
44
Elbow art. 26H-21828-00-00
По запросу
45
Pipe 1 art. 2C0-21816-01-00
По запросу
46
Hose,3 art. 2C0-1243F-00-00
По запросу
47
Зажим Yamaha art. 90467-08003-00
от 1 190 ₽
48
Clip art. 90467-10M04-00
По запросу
49
Зажим Yamaha art. 90467-08003-00
от 1 190 ₽
50
Bolt, Flange art. 95817-06014-00
По запросу
51
Clamp art. 90464-10M38-00
По запросу
52
Bracket 5 art. 2C0-2836H-00-00
По запросу
53
Damper art. 2C0-2139X-00-00
По запросу
54
Гайка-скоба 90183-06800-00 art. 90183-06069-00
По запросу
55
Bolt, Flange art. 95817-06014-00
По запросу
56
Cover 5 art. 2C0-1246H-00-00
По запросу
57
Rivet art. 90269-06001-00
По запросу
58
Damper 2 art. 2C0-2139U-00-00
По запросу
