модель 2007 года
- Модель Road Star
- Код модели ROAD STAR MIDNIGHT (XV17AMWC) CA

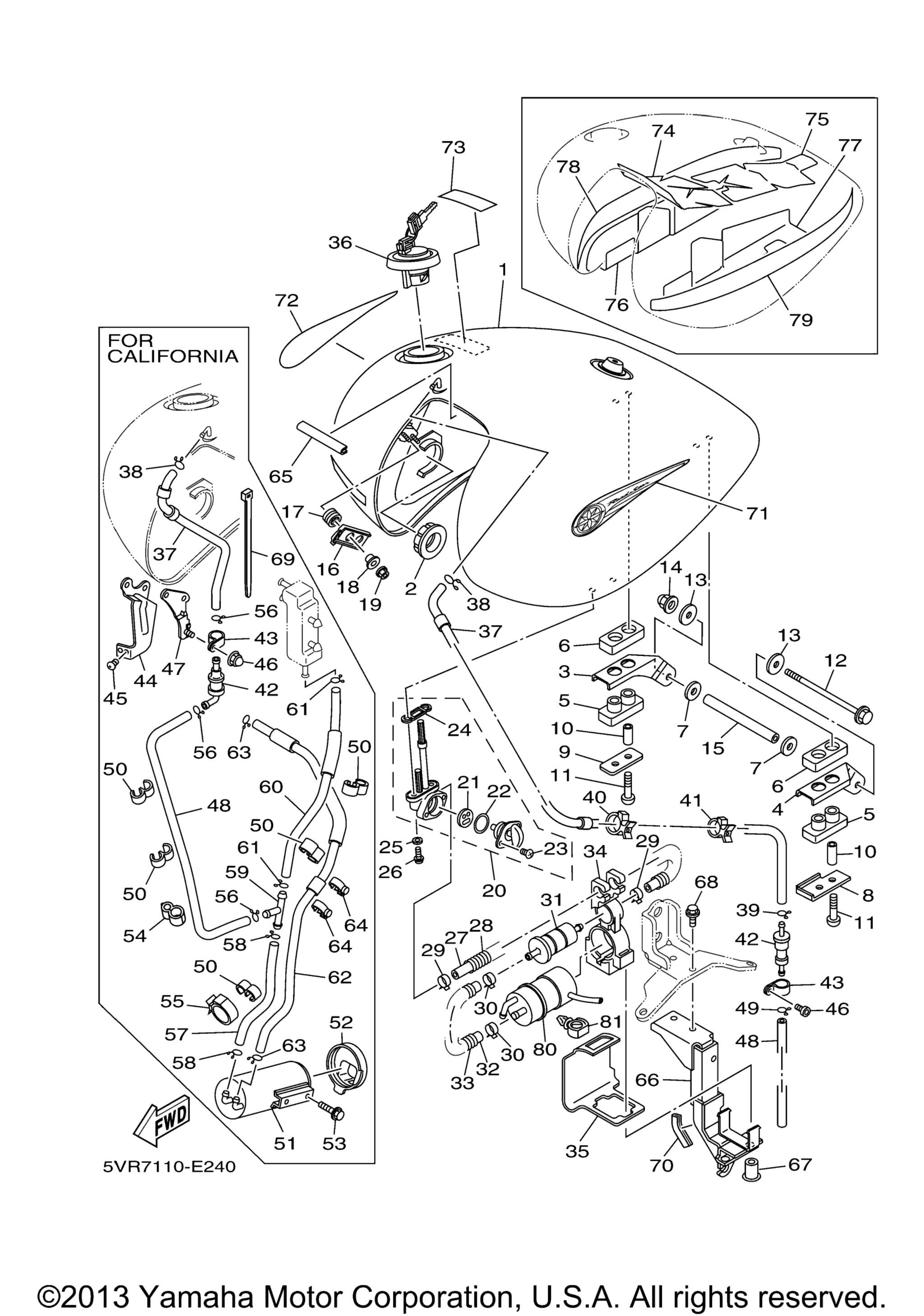

Схема топливного бака для ROAD STAR MIDNIGHT (XV17AMWC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp FOR SMX art. 4WM-YK241-31-P7
По запросу
2
Damper, Locating 1 art. 4H7-24181-00-00
По запросу
3
Bracket, Fuel Tank 1 art. 5MB-24191-00-00
По запросу
4
Bracket, Fuel Tank 2 art. 5MB-24192-00-00
По запросу
5
Damper, Locating 1 art. 5MB-24181-00-00
По запросу
6
Damper, Locating 2 art. 5MB-24182-00-00
По запросу
7
Damper, Locating 3 art. 5MB-24183-00-00
По запросу
8
Washer, Special art. 5MB-24186-00-00
По запросу
9
Washer, Special art. 2GH-24186-00-00
По запросу
10
Collar art. 90387-06062-00
По запросу
11
Bolt, Button Head art. 92017-06035-00
По запросу
12
Bolt, Flange art. 95817-06140-00
По запросу
13
Washer, Plate art. 90201-06066-00
По запросу
14
Nut, Crown art. 90176-06055-00
По запросу
15
Collar art. 90387-06061-00
По запросу
16
Bracket, Fuel Tank 1 art. 4WM-24291-00-00
По запросу
17
Grommet art. 4WM-24339-00-00
По запросу
18
Collar art. 90387-050T5-00
По запросу
19
Гайка art. 95707-05500-00
По запросу
20
Fuel Cock Assy 1 art. 4WM-24500-10-00
По запросу
21
Прокладка топливного крана Yamaha art. 3AC-24523-00-00
По запросу
22
Уплотнительное кольцо Yamaha art. 3AJ-24534-01-00
от 473 ₽
23
. .Screw, Pan Head art. 98580-03008-00
По запросу
24
Прокладка бензокрана Yamaha art. 4X8-24512-00-00
от 788 ₽
25
Washer, Plate art. 90202-05187-00
По запросу
26
Screw art. 90149-06011-00
По запросу
27
Pipe, Fuel 1 art. 5VN-24311-00-00
По запросу
28
Spring art. 4WM-24393-00-00
По запросу
29
Clip art. 90467-11044-00
По запросу
30
Clip art. 90467-13133-00
По запросу
31
Filter Assy art. 1FK-24560-10-00
По запросу
32
Pipe 2 art. 4WM-24312-00-00
По запросу
33
Spring art. 4WM-24394-00-00
По запросу
34
Band 1 art. 4WM-24398-00-00
По запросу
35
Cover art. 4WM-24217-00-00
По запросу
36
Cap Assy art. 4NK-24602-20-00
По запросу
37
Pipe 10 U49 (5VRA) art. 5VN-24321-00-00
По запросу
37
Pipe 10 CA (5VRB) art. 5VN-24321-10-00
По запросу
38
Clip art. 90467-09002-00
По запросу
39
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
40
Clamp art. 90464-25217-00
По запросу
41
Clamp art. 90464-15192-00
По запросу
42
Roll Over Valve Assy CA (5VRB) art. 5RB-24180-00-00
По запросу
42
Клапан опрокидывания Yamaha art. 5PX-24180-00-00
от 5 817 ₽
43
Зажим Yamaha art. 90464-15014-00
По запросу
44
Bracket 4 art. 4WM-2148X-00-00
По запросу
45
Винт, головка поддона art. 98507-05008-00
По запросу
46
Винт Yamaha art. 98907-05012-00
По запросу
46
Nut, Crown CA (5VRB) art. 90176-05054-00
По запросу
47
Stay art. 5VN-24662-00-00
По запросу
48
Шланг топливный Yamaha art. 90445-116K9-00
По запросу
48
Pipe 11 CA (5VRB) art. 5VN-24322-00-00
По запросу
49
Clip art. 90467-100A1-00
По запросу
50
Зажим Yamaha art. 90464-09M31-00
от 987 ₽
51
Canister Assy art. 4WM-24170-00-00
По запросу
52
Cover, Canister art. 4WM-2419E-00-00
По запросу
53
Bolt, Flange art. 95822-06025-00
По запросу
54
Clamp art. 90464-10233-00
По запросу
55
Clamp art. 90464-20191-00
По запросу
56
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
57
Pipe 12 art. 5VN-24323-00-00
По запросу
58
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
59
Way 3 art. 90413-07007-00
По запросу
60
Pipe, Overflow art. 5VN-24318-00-00
По запросу
61
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
62
Pipe, Suction 1 art. 5VN-24335-00-00
По запросу
63
Зажим пружинный Yamaha art. 90467-090A2-00
По запросу
64
Clamp art. 90464-11201-00
По запросу
65
Mold, Fuel Tank art. 1HX-24188-01-00
По запросу
66
Bracket, Fuel Pump art. 5VN-24491-00-00
По запросу
67
Гайка Yamaha art. 90179-05271-00
от 882 ₽
68
Болт с фланцем Yamaha art. 95817-06016-00
от 326 ₽
69
Clamp 1 art. 5Y9-12491-00-00
По запросу
70
Mold, Fuel Tank art. 5VN-24188-00-00
По запросу
71
Emblem art. 5VN-2416B-31-00
По запросу
72
Emblem art. 5VN-2417B-31-00
По запросу
73
Label, Caution art. 5GK-2118K-00-00
По запросу
74
Damper, Side Cover CA (5VRB) art. 5VN-24145-00-00
По запросу
74
Damper, Side Cover U49 (5VRA) art. 5VR-24145-00-00
По запросу
75
Damper, Side Cover CA (5VRB) art. 5VN-24145-10-00
По запросу
75
Damper, Side Cover U49 (5VRA) art. 5VR-24145-10-00
По запросу
76
Damper, Side Cover CA (5VRB) art. 5VN-24145-20-00
По запросу
76
Damper, Side Cover U49 (5VRA) art. 5VR-24145-20-00
По запросу
77
Damper, Side Cover CA (5VRB) art. 5VN-24145-30-00
По запросу
77
Damper, Side Cover U49 (5VRA) art. 5VR-24145-30-00
По запросу
78
Damper, Side Cover CA (5VRB) art. 5VN-24145-40-00
По запросу
78
Damper, Side Cover U49 (5VRA) art. 5VR-24145-40-00
По запросу
79
Damper, Side Cover CA (5VRB) art. 5VN-24145-50-00
По запросу
79
Damper, Side Cover U49 (5VRA) art. 5VR-24145-50-00
По запросу
80
Fuel Pump Comp art. 5VN-13907-01-00
По запросу
81
Зажим-клипса Yamaha art. 90464-13249-00
от 578 ₽
