модель 2007 года
- Модель Road Star
- Код модели ROAD STAR MIDNIGHT (XV17AMWC) CA

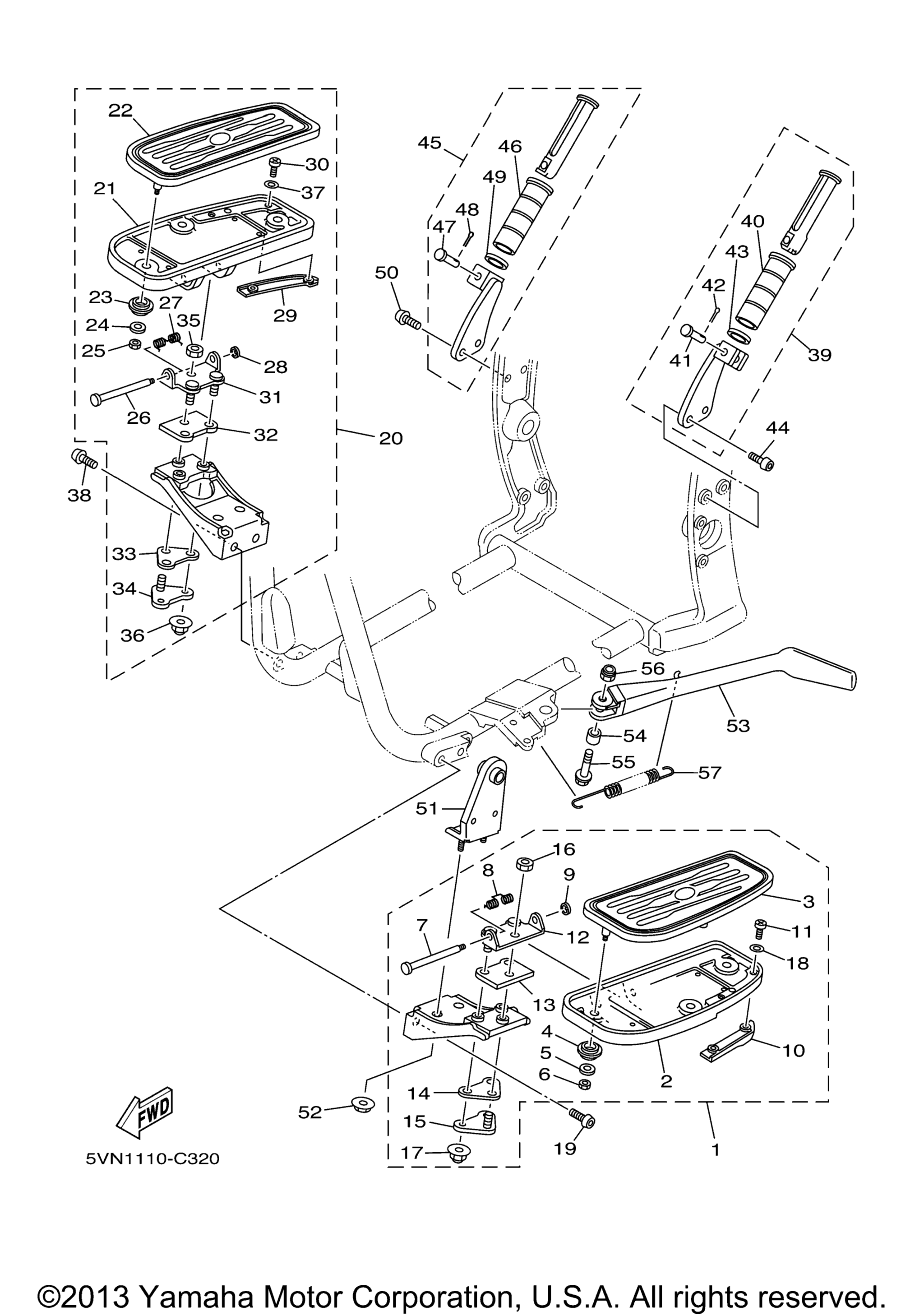

Схема подножки и подставки для ROAD STAR MIDNIGHT (XV17AMWC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Front Footrest Assy (Left) art. 5VN-27410-00-00
По запросу
2
. .Footrest art. 4NK-27451-10-00
По запросу
3
. .Cover, Footrest art. 4WM-27413-00-00
По запросу
4
. .Damper, Footrest art. 4WM-27414-00-00
По запросу
5
. Washer, Plate art. 90201-05033-00
По запросу
6
. Nut, U art. 95617-05100-00
По запросу
7
. Shaft art. 3D8-27427-00-00
По запросу
8
. .Spring, Return art. 4NK-27426-00-00
По запросу
9
. Circlip art. 99001-06600-00
от 52 ₽
Аналог
Кольцо стопорное подшипника ведущего вала Skipper для Yamaha 2-8
art. SK93430-06005
52 ₽
Требуется 1 шт.
10
. .Mole 1 art. 4WM-27496-00-00
По запросу
11
. .Screw, Pan Head art. 98517-05010-00
По запросу
12
. .Bracket, Footrest 2 art. 5VN-27422-00-00
По запросу
13
. .Damper, Footrest art. 5VN-27414-00-00
По запросу
14
. .Damper, Footrest 2 art. 5VN-27424-00-00
По запросу
15
. .Plate, Stopper art. 5VN-27123-00-00
По запросу
16
Гайка Yamaha art. 95317-06600-00
По запросу
17
. .Nut, Crown art. 90176-06007-00
По запросу
18
. Washer art. 92907-05200-00
По запросу
19
Bolt, Button Head art. 92017-10020-00
По запросу
20
Front Footrest Assy (Right) art. 5VN-27420-00-00
По запросу
21
. .Footrest art. 4NK-27461-10-00
По запросу
22
. .Cover, Footrest art. 4WM-27423-00-00
По запросу
23
. .Damper, Footrest art. 4WM-27414-00-00
По запросу
24
. Washer, Plate art. 90201-05033-00
По запросу
25
. Nut, U art. 95617-05100-00
По запросу
26
. Shaft art. 3D8-27427-00-00
По запросу
27
. .Spring, Return art. 4NK-27426-00-00
По запросу
28
. Circlip art. 99001-06600-00
от 52 ₽
Аналог
Кольцо стопорное подшипника ведущего вала Skipper для Yamaha 2-8
art. SK93430-06005
52 ₽
Требуется 1 шт.
29
Накладка правой подножки Yamaha art. 4WM-27497-00-00
от 6 279 ₽
30
. .Screw, Pan Head art. 98517-05010-00
По запросу
31
. .Bracket, Footrest 2 art. 5VN-27422-00-00
По запросу
32
. .Damper, Footrest art. 5VN-27414-00-00
По запросу
33
. .Damper, Footrest 2 art. 5VN-27424-00-00
По запросу
34
. .Plate, Stopper art. 5VN-27123-00-00
По запросу
35
Гайка Yamaha art. 95317-06600-00
По запросу
36
. .Nut, Crown art. 90176-06007-00
По запросу
37
. Washer art. 92907-05200-00
По запросу
38
Bolt, Button Head art. 92017-10020-00
По запросу
39
Rear Footrest Assy 1 art. 4WM-27430-11-00
По запросу
40
. .Cover, Rear Footrest art. 4WM-27433-00-00
По запросу
41
. .Pin, Clevis art. 90240-06146-00
По запросу
42
Штифт-фиксатор Yamaha art. 91490-20015-00
По запросу
43
. .Washer, Plate art. 90201-210U0-00
По запросу
44
Bolt, Hex. Socket Button art. 90111-08002-00
По запросу
45
Rear Footrest Assy 2 art. 4WM-27440-11-00
По запросу
46
. .Cover, Rear Footrest art. 4WM-27433-00-00
По запросу
47
. .Pin, Clevis art. 90240-06146-00
По запросу
48
Штифт-фиксатор Yamaha art. 91490-20015-00
По запросу
49
. .Washer, Plate art. 90201-210U0-00
По запросу
50
Bolt, Hex. Socket Button art. 90111-08002-00
По запросу
51
Bracket 3 art. 5VN-27443-00-00
По запросу
52
Гайка Yamaha art. 90185-08169-00
По запросу
53
Stand, Side art. 4WM-27311-00-00
По запросу
54
Collar art. 90387-1007K-00
По запросу
55
Bolt, Flange art. 90105-10778-00
По запросу
56
Nut, Self-Locking art. 90185-10037-00
По запросу
57
Spring, Tension art. 90506-29358-00
По запросу
