модель 2007 года
- Модель Stratoliner
- Код модели STRATOLINER CA (XV19CTWC) CA

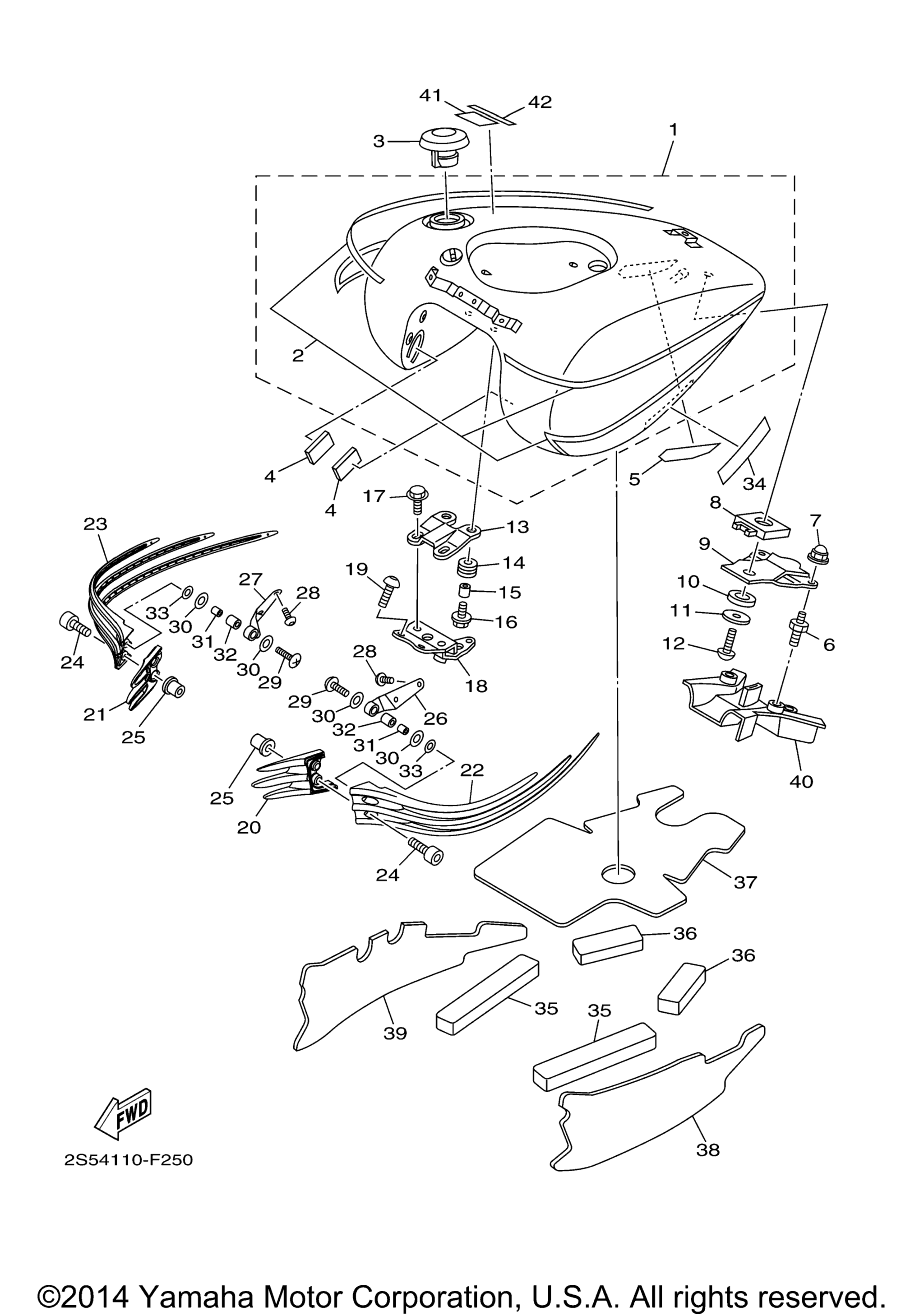

Схема топливного бака для STRATOLINER CA (XV19CTWC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Fuel Tank Comp FOR DPBMU art. 1D7-Y2410-00-09
По запросу
2
. Graphic Set art. 1D7-24240-60-00
По запросу
3
Cap Assy art. 4NK-24602-20-00
По запросу
4
Damper art. 1FK-21746-00-00
По запросу
5
Plate art. 1D7-2413X-00-00
По запросу
6
Bolt 1 art. 5PX-24176-01-00
По запросу
7
Nut, Crown art. 90176-06055-00
По запросу
8
Damper, Locating 2 art. 1D7-24182-00-00
По запросу
9
Bracket, Tank Fitting art. 1D7-2413Y-00-00
По запросу
10
Damper, Locating 3 art. 4TR-24183-00-00
По запросу
11
Washer, Plate art. 90201-06110-00
По запросу
12
Bolt, Button Head art. 92017-06012-00
По запросу
13
Bracket, Fuel Tank 1 art. 1D7-24191-01-00
По запросу
14
Втулка резиновая Yamaha art. 90480-15483-00
от 683 ₽
15
Collar art. 90387-06054-00
По запросу
16
Bolt, With Washer art. 90119-06234-00
По запросу
17
Болт Yamaha 95801-08012-00 art. 95817-08012-00
По запросу
18
Bracket, Fuel Tank 2 art. 1D7-24192-00-00
По запросу
19
Bolt, Button Head art. 92017-08025-00
По запросу
20
Cover, Side 1 art. 1D7-24129-01-00
По запросу
21
Cover, Side 2 art. 1D7-24139-01-00
По запросу
22
Tank Side Cover Assy 1 art. 1D7-24106-00-00
По запросу
23
Tank Side Cover Assy 2 art. 1D7-24108-00-00
По запросу
24
Bolt, Hexagon Socket Head art. 90110-05037-00
По запросу
25
Гайка Yamaha art. 90179-05523-00
от 525 ₽
26
Stay, Fuel Tank 1 art. 1D7-24115-00-00
По запросу
27
Stay, Fuel Tank 2 art. 1D7-24116-00-00
По запросу
28
Bolt, Button Head art. 92012-05010-00
По запросу
29
.Screw, Tapping art. 97707-50025-00
По запросу
30
Washer, Plate art. 90201-06079-00
По запросу
31
Collar art. 90387-09009-00
По запросу
32
Bush art. 90386-08003-00
По запросу
33
Washer, Plate art. 90202-04182-00
По запросу
34
Tape art. 3TU-28344-00-00
По запросу
35
Damper, Plate 4 art. 1D7-2414N-00-00
По запросу
36
Damper, Plate 5 art. 1D7-2414P-00-00
По запросу
37
Damper, Plate 3 art. 1D7-2414K-00-00
По запросу
38
Damper, Plate 1 art. 1D7-2414H-00-00
По запросу
39
Damper, Plate 2 art. 1D7-2414J-00-00
По запросу
40
Cover art. 1D7-24217-00-00
По запросу
41
Label, Caution art. 5GK-2118K-00-00
По запросу
42
Label, Caution ENGLISH art. 5PW-2415E-12-00
По запросу
