модель 2007 года
- Модель Stratoliner
- Код модели STRATOLINER CA (XV19CTWC) CA

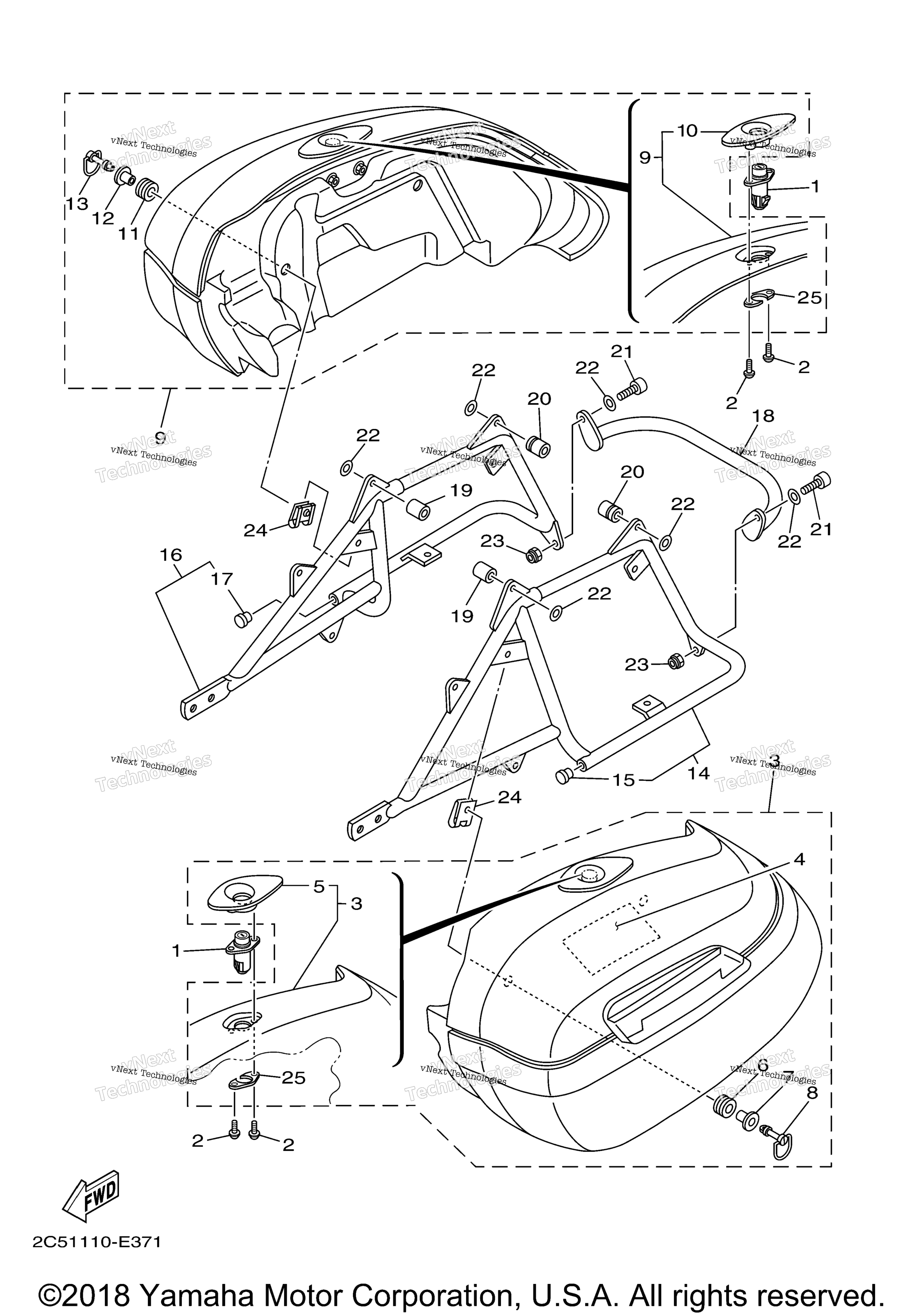

Схема кофр 1 для STRATOLINER CA (XV19CTWC) CA
Схема
Детали
Номер
Наименование детали
Цена
1
Lock Assy 1 art. 2C5-28408-01-00
По запросу
2
.Bolt, Button Head art. 92014-05010-00
По запросу
3
Saddle Bag 1 art. 2C5-F8441-01-00
По запросу
4
. .Label, Caution art. 4YE-28446-01-00
По запросу
5
. Cover Lock Assy 2 art. 2C5-F8493-00-00
По запросу
6
. Damper 2 art. 2C5-F8416-00-00
По запросу
7
. Plate art. 2C5-F843L-00-00
По запросу
8
. Hook 3 art. 2C5-F8494-00-00
По запросу
9
Saddle Bag 2 art. 2C5-F8442-01-00
По запросу
10
. Cover Lock Assy 2 art. 2C5-F849K-00-00
По запросу
11
. Damper 2 art. 2C5-F8416-00-00
По запросу
12
. Plate art. 2C5-F843L-00-00
По запросу
13
. Hook 3 art. 2C5-F8494-00-00
По запросу
14
Frame, Saddlebag 1 art. 2C5-F8473-00-00
По запросу
15
. .Cover 1 art. 2C5-F842M-00-00
По запросу
16
Frame, Saddlebag 2 art. 2C5-F8474-00-00
По запросу
17
. .Cover 1 art. 2C5-F842M-00-00
По запросу
18
Stay, Side Bag art. 2C5-F8423-00-00
По запросу
19
Pipe, 1 art. 2C5-F841B-00-00
По запросу
20
Pipe, 5 art. 2C5-F841C-00-00
По запросу
21
Bolt, Hexagon Socket Head art. 91314-08020-00
По запросу
22
Шайба Yamaha art. 92990-08200-00
от 368 ₽
23
Nut, U art. 95614-08100-00
По запросу
24
Clip art. 2C5-F8457-00-00
По запросу
25
. Plate, Lock 1 art. 2C5-F848T-00-00
По запросу
