модель 2007 года
- Модель TT-R50
- Код модели TT-R50E (TTR50EW)

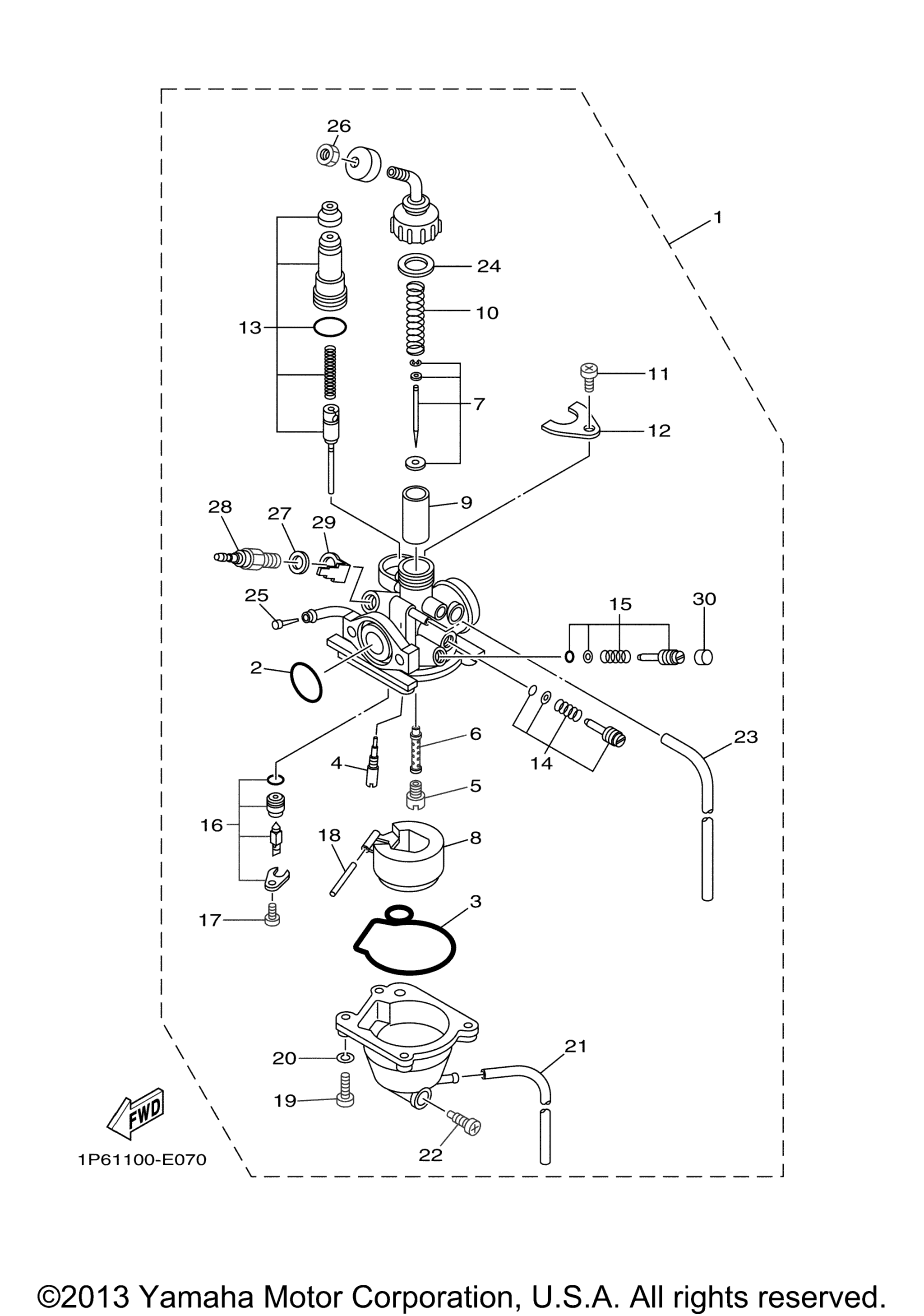

Схема карбюратора для TT-R50E (TTR50EW)
Схема
Детали
Номер
Наименование детали
Цена
1
Carburetor Assy 1 art. 1P6-E4101-10-00
По запросу
2
. .O-Ring 1 art. 68V-8182L-00-00
По запросу
3
. .O-Ring art. 1P6-14147-00-00
По запросу
4
. Jet, Pilot (#12.5) art. 1P6-14142-12-00
По запросу
5
. Jet, Main (#62.5) art. 18A-1414A-63-00
По запросу
6
. .Nozzle, Main art. 1P6-14141-12-00
По запросу
7
. Needle Set art. 1P6-1490J-00-00
По запросу
8
. .Float art. 1P6-14185-00-00
По запросу
9
. Valve, Throttle 1 art. 1P6-14112-25-00
По запросу
10
. Spring, Throttle Valve art. 1P6-14131-00-00
По запросу
11
Винт, головка поддона art. 98507-05008-00
По запросу
12
. Plate art. 5GJ-14945-00-00
По запросу
13
. Starter Set art. 1P6-1410A-00-00
По запросу
14
. Throttle Screw Set art. 1P6-14103-00-00
По запросу
15
. .Air Screw Set art. 1P6-14104-00-00
По запросу
16
. Needle Valve Set art. 1P6-14107-12-00
По запросу
17
. Screw, Pan Head art. 98507-03006-00
По запросу
18
. .Pin, Float art. 53L-14186-00-00
По запросу
19
Винт, головка поодона art. 98507-04014-00
По запросу
20
. .Washer, Spring art. 92907-04100-00
По запросу
21
. .Pipe, Over Flow 1 art. 1P6-14196-00-00
По запросу
22
. .Plug, Drain art. 5LW-14191-00-00
По запросу
23
. Pipe art. 1P6-14197-00-00
По запросу
24
. Gasket art. 1P6-14126-00-00
По запросу
25
. .Net, Filter art. 5LW-14994-00-00
По запросу
26
. Nut, Cable Adjusting art. 522-14161-00-00
По запросу
27
Шайба Yamaha art. 5CY-14951-00-00
По запросу
28
. Heater Assy (15W) art. 5FU-83790-00-00
По запросу
29
. .Terminal 1 art. 5FU-82103-00-00
По запросу
30
. .Cap art. 3F9-14118-00-00
По запросу
